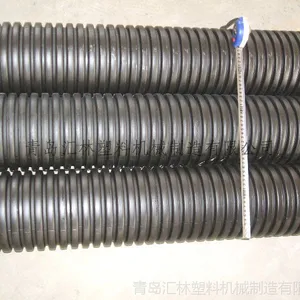

埋地式高压电力电缆用改性聚丙烯（M-PP）单壁波纹管/HDPE/PP单壁电力波纹管生产线设备配置

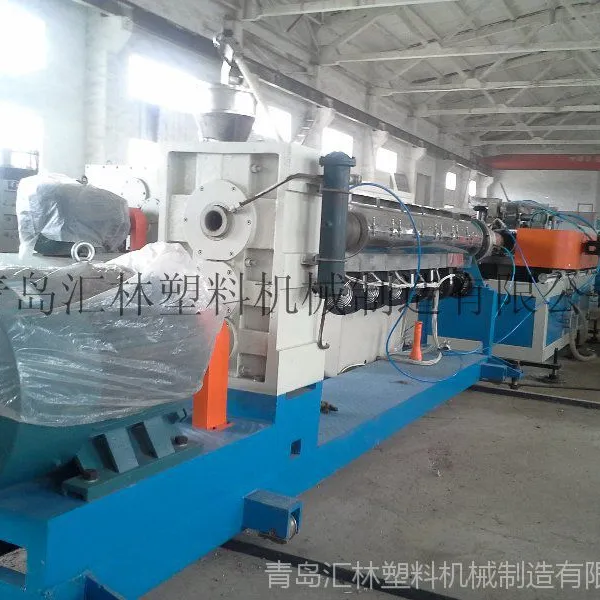

一、SJ-90/33单螺杆挤出机

由于采用优化的螺杆和新型开槽套筒设计，使挤出机具有如下优点，高塑化率，熔体均匀，生产连续稳定。高性能的齿轮箱减速机.扭矩大，寿命长，噪音低。

1）型号    SJ-90×33

2）螺杆                           （PP\PE专用螺杆）

—直径    90mm

—长径比      33：1

—材质    38CrMoAlA

—表面处理            渗氮，抛光

3）机筒

—材质    38CrMoAlA

—内表面处理                渗氮，衍磨

—加热方式            铸铝加热圈

—加热功率            48kw

—加热区段                         6区

—冷却系统        机筒风机冷却

—冷却功率         0.25kw×6区

4）减速箱（齿轮箱）

—箱体材质                HT200

—齿轮形式        斜齿轮

—齿轮材质        20CrMnTi

—齿轮表面热处理                  齿面淬火

—冷却方式            内循环水冷却

5）驱动电机

—方式    交流电机

—功率    55kw

—电机控制器       变频调速

6）电器设备

—接触器                           正泰产品

—温控仪表                         常州汇邦

—断路器                           正泰产品

—电源指示灯                       正泰产品

—控制按钮                         正泰产品

—变频器（主机）                   55kw青岛科润

7）烘干自动上料机：

-容积75kg,                      有效容积50kg

-上料形式：                      真空吸取，时间控制自动上料

-烘干方式：                      电加热，风机吹送热风

-烘干功率：                      4KW

二、模具

1）模具规格                       直径150MM

2）模具材质                       优质模具钢

3）模具结构                       蓝式或螺旋式结构

4）机头加热                       不锈钢加热圈

三、成型机   1套

1）生产线中心高度：                   1000mm

2）生产线冷却方式：                   水冷

3) 生产线总压力：                     0.2~0.4MPa

4) 生产线模块运行速度：               5-10m/min

5) 随机模块：                         42对(加两对备用)

6) 模块材质：                         优质合金钢氮化处理

7）模块运动形式                       齿条式

8 ) 传动主电机功率：                   4kw

9）传动方式：                         上下双面齿轮传动

10) 计长方式：                        自动计长装置

五、牵引机

牵引机中心高：1000±20mm。

牵引速度0.5～11米。

牵引电机1台，功率3KW。

履带接触有效长度：1200mm。

牵引电机调速方式：变频调速，采用科润公司产品。

橡胶块与履带的联接方式：直接式，螺钉紧固。

六、定长切割

       切割形式                     锯自动切割

       电机功率                     2.2KW

       移动方式                     随行，气缸自动复位

       定长切割                     光电控制

       切割范围：                   63-250mm

七、卸料平台                       不锈钢制作
