1、该泵为带有增速箱的自吸离心泵，主要由泵体、叶轮、机械密封、轴、增速箱等部件组成。
      2、泵工作时需要的动力直接由汽车发动机通过取力器提供。
      3、泵的吸入管路不必安装底阀。具有结构紧凑，操作维护方便，效***等优点。

三、型号：

型号：65QZ40/45 洒水车水泵 流量：40m3/h 转速：660转/分钟 扬程：45m 输入轴转速：1450n/min 轴功率：9.25KW 自吸高度：6.5m 自吸时间：1.5min/5m 输入轴旋转方向：左、右旋转

型号：65QZ40/50 洒水车水泵 流量：40m3/h 转速：660转/分钟 扬程：50m 输入轴转速：1080n/min 轴功率：10.05KW 自吸高度：6.5m 自吸时间：1.5min/4m 输入轴旋转方向：左、右旋转

一）安装要求

   泵的外形及安装尺寸见图五

1、泵在汽车上安装时，首先把泵两侧的撑脚卸下，泵轴心线与联轴器对准后，将齿轮箱上的四个底脚螺栓拧紧，然后装上两侧的撑脚并拧紧螺栓。

2、泵进出口管路安装时，必须坚固在车身上，泵不能承受进、出口管路的重量和附加力，泵进口管路中应加装过滤网，网孔应小于Φ6mm，以免较大石块和长纤维吸入。

3泵及管路系统安装完毕，应经压力为泵工作压力1.2倍的压力试验，历时3分钟，以证明各处无泄露（进口有真空表时应关闭该路或卸下真空表）。

4、试运转时，泵内应加注满液体，以防止机械密封干摩擦造成损坏。

5、泵送油料时，必须加接地线，将静电导入地下。

(二)使用要求

1、启动前，首先检查齿轮箱内油是否足够。注意：新泵使用一星期后，应放净齿轮油更换新齿轮油。

2、检查泵内是否存有足够的液体；检查放水阀门是否已关闭。

3、打开出口管路阀门少量，开足进口管阀门。

4、泵的吸入管口应浸在液面30cm下，以防空气吸入，吸入管口的滤网也不能太密，更不得堵塞。

5、泵启动后即开始自吸过程，所以必须适当提速使泵达到或略高于额定转速，因为较长时间的低速运行会延长图自吸时间，甚至完不成自吸任务。当出口压力表显赫压力时，即表明泵已开始正常工作。

6、在正常自吸高度内，当泵启动后2分钟还未吸上请立即停止运转水泵，如果泵不漏水则是泵进口管漏气或堵塞，请检查确认，采取相应措施后再运转水泵。

7、泵结束工作时，先逐渐关闭出口管路阀门，再停止原动机。

工作原理
该类型泵采用外混式轴向回液的泵体结构，泵体由吸入室、储液室、回流孔和气液室组成。泵起动后，叶轮将吸入室内所存的液体及吸入管路中的空气一起吸入，并在叶轮内得以完全混合，在离心力作用下，混合液体通过压出室进入气液分离室，由于气体的比重轻，气体从液体中分离出来，并从出口管中排出，而液体在气液分离室中下沉，经回流孔回到叶轮外缘，进行又一次的气液混合——分离过程，依次循环，直到吸入管内气体排净而充满液体，完成自吸过成；当水流出叶轮后，叶轮中心部分出现真空，吸水池中的水在大气压力作用下经吸水管进入叶轮，由于叶轮不断地旋转，水也不断排出和吸入，形成连续不断的泵水作用

维护保养：

1.该泵增速箱体中的轴承和齿轮是用注入齿轮油的方法进行润滑的，用户在使用时，应先看油尺，是否在标准的油位范围。如不符，则应加入或放出齿轮油。
2.泵工作前，检查泵内储液是否已充满，如不足需向泵内加满储液，不准缺液进行，以免损坏机械密封，并打开吸入管路和输出管路的阀。
3.严格检查吸入管路的安装，绝不允许吸入管路中有漏气现象存在，否则无法自吸。
4.注意检查旋转方向是否正确。
5.注意压力表与真空表的读数，泵启动后，压力表与真空表的读数经一段时间的波动而指示稳定后，说明泵中已经上液，泵即进入正常的输液。
6.泵工作时如发生强烈震动和噪音，有可能是汽蚀现象发生所至，产生汽蚀的原因主要是因流量过大或吸程太高。流量过大可调节输出管路控制阀，升高压力表读数，吸程太高即应设法尽量降低吸入高度。
7.泵结束工作时，先渐关闭输出管路控制阀，然后停止原动机。
8.低温季节，泵不工作时应将泵内储液由放水阀门放出，以防冻裂箱体。
9.泵送汽油易燃易爆介质时，应做好泵及管路的防止静电接地工作，确保安全。
10.泵如长期停止使用，则应拆开清洗零件，并在各加工面上涂一层防锈油，然后组装以便妥善保管。

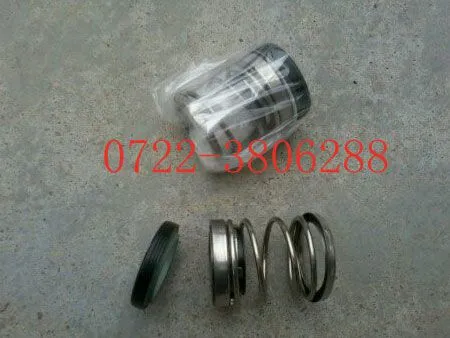

11.机械密封在不泄漏的情况下，不必拆开检查，拆装机械密封应轻拿轻放，注意清洁，保护好动、静环表面，严禁碰撞。机械密封漏液的主要原因多为动、静环镜面拉毛所致。修复方法可对密封端面进行研磨，使镜面恢复。另外，若像胶密封圈安装不当或老化也可使机械密封漏液。此时则应重新仔细安装、调整或更换新的橡胶密封圈。

洒水车水泵一些常见的故障及排除方法：

一、不能自吸

    原因如下：1、泵体内未加储液或储液不足
              2、吸入管路漏气
              3、转速太低
              4、吸程太高或吸入管路被堵塞
              5、机械密封泄露量过大
    排除方法：1、加足储液
              2、检查并消除漏气现象
              3、调整转速
              4、降低吸程或缩短吸入管路
              5、修理或更换
二、压力不足

    原因如下：1、叶轮流道或吸入管道堵塞
              2、功率不足转速太低
              3、进口货出口阀门未开足
    排除方法：1、消除堵塞物
              2、加足马力调整到转速
              3、开足进口或出口阀门
三、轴功率消耗太大

    原因如下: 1、流量过大
              2、转速太高
              3、泵轴歪曲或叶轮卡碰
              4、泵内流道堵塞或被卡住
    排除方法：1、减少流量
              2、适当降低
              3、校正或更换
              4、消除堵塞物

四、噪声振动较大

    原因如下：1、底脚不稳
              2、气蚀现象
              3、轴承磨损严重
              4、泵内流道堵塞或被卡住
              5、泵或进口管道内有杂物
              6、泵或动力机两者主轴不同轴
    排除方法：1、加固
              2、调整工况
              3、更换新轴承
              4、校正或更换
              5、清除杂物
              6、调整同轴度

特别提醒：
1.泵工作前必须将泵内灌满引水，否则机械密封损坏造成漏水；
2.气温低于零度时，工作完成后，必须放干泵内水，否则因结冰胀破泵箱体；
3.当水源含有泥砂、长纤维杂物、取水时应严防吸入泵内损坏机械密封及叶轮；
4.在正常自吸高度内，泵启动后2分钟，还未出水，请立即停机检查！
5.因上述原因造成损失由用户负责。
