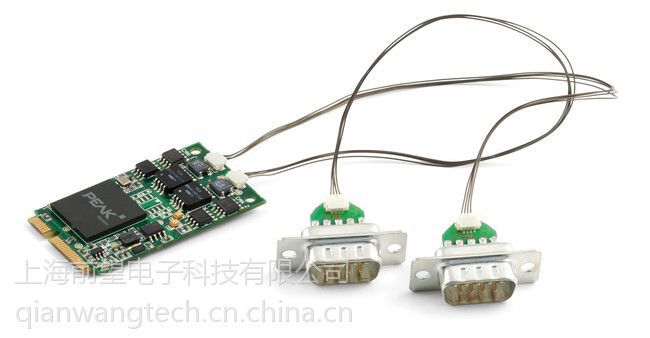

The PCAN-miniPCIe card enables the connection of embedded PCs and laptops with PCI Express Mini slots to CAN networks. There is galvanic ***lation of up to 300 Volts between the computer and CAN sides. The card is available as a single or dual-channel version.

The package is also supplied with the CAN monitor PCAN-View for Windows and the programming interface PCAN-Basic.

CAN interface for the PCI Express Mini slot

CAN bus connection via connection cable and

D-Sub, 9-pin (in accordance with CiA? 102)

Bit rates from 5 kbit/s up to 1 Mbit/s

Compliant with CAN specifications

2.0A (11-Bit-ID) and 2.0B (29-Bit-ID)

FPGA implementation of the CAN-Controller (SJA1000 compatible)

NXP PCA82C251 CAN transceiver

Galvanic ***lation on the CAN connection up to

 300 V, separate for each CAN channel

Space-saving dimensions thanks to SMD technology

Extended operating temperature range from

-40 to 85 °C (-40 to 185 °F)

Optionally available:

Single-channel or dual-channel version

这款PCAN-miniPCIe CAN卡能够把嵌入式PC和带有PCI Express Mini插槽的笔记本电脑连接到CAN总线网络。

该CAN卡有单通道和双通道型号。在电脑和CAN之间的电隔离达到300伏。

套装内含CAN监视软件PCAN-View for Windows和编程接口PCAN-Basic。

规格

CAN接口，用于PCI Express Mini插槽

经由连接线和D-Sub, 9-引脚 (依照CiA 102)连接CAN总线

比特率可达1 Mbit/s

符合CAN规范2.0A (11-bit ID)和2.0B (29-bit ID)

兼容NXP SJA1000 CAN-控制器 (FPGA实现)

NXP PCA82C251 CAN收发器

CAN连接上的电隔离可达300V, 每个CAN通道分开

采用SMD技术***减少外形尺寸

扩展的工作温度范围 -40 至 85 °C (-40 至 185 °F)

选项:

可选单通道或双通道型号

发货清单

PCAN-miniPCIe CAN卡

连接电缆包括每通道的D-Sub插头

Windows设备驱动

PCAN-View CAN监视Windows软件 详细 ...

PCAN-Basic编程接口包含接口DLL、例程、和所有常用编程语言的头文件 详细 ...

使用手册 PDF格式

下载

设备新驱动3.x 重要信息

PCAN-miniPCIe package内含Windows设备驱动、PCAN-Basic API、CAN监视软件PCAN-View、和文档

PCAN-miniPCIe 手册 PDF格式

PCAN-Linux device drive用于PEAK CAN接口，从Kernel 2.4起
