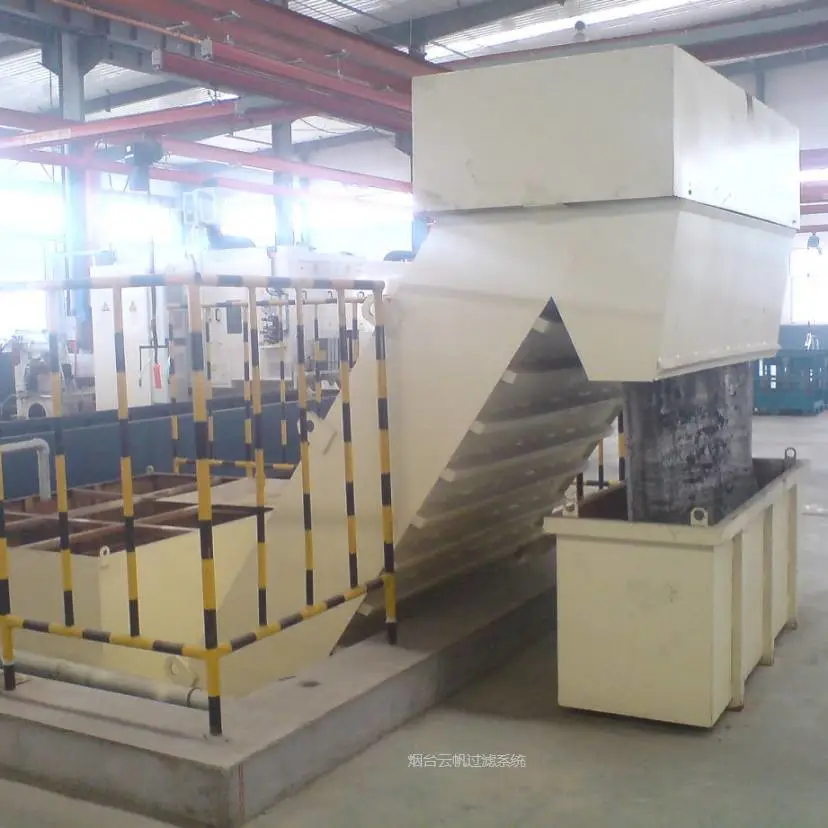

成形磨齿机磨削油负压过滤控温系统

1．所配机床为CNC成形磨齿机。
2．机床所配冷却液为磨削油。
3．冷却液中杂质的为细砂粒和铁削。
4．所需达到的过滤精度：≤20μm。
5．对冷却液需恒温35℃。
6．现场电源电压要求、控制电压要求电源三相380V控制电压直流24伏。
7．冷却液供液泵流量200升/分；扬程70米。冲洗泵2个：1台与主泵一起工作，另一台冲洗用；流量50升/分；扬程10米
8．机床出液口（排渣口）高度要求：回液箱高250mm,方形

9．过滤机主机是自动控制的，给电就可以自动工作。只需要控制这三台泵，另需把过滤机、油冷机、静电吸雾的报警信号线接入数控系统I/O点
