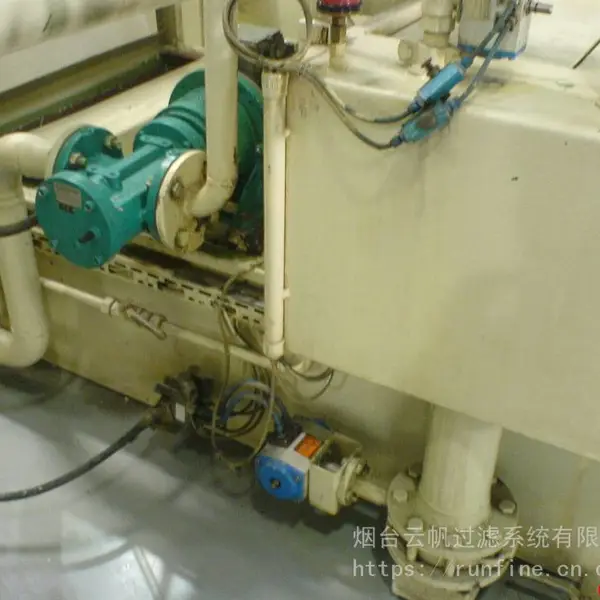

真空负压纸带过滤装置

负压式纸带过滤机的工作原理是将要过滤的冷却液通过污液入口注入过滤箱，过滤箱底部铺着过滤介质-无纺布过滤纸。它由不锈钢栅板支衬，由链条带动的输送刮板搁在过滤纸上，连同过滤纸一起移动。冷却液进入过滤箱后，首先在重力的作用下经过滤纸漏入栅板底下的负压室，把悬浮固体截留在纸上。纸上屑渣堆积到一定厚度，形成滤饼，更有助于过滤精度的提高，因为滤饼也起到了过滤作用。启动抽水泵后，把负压室里的净液抽出的大部分送工作地点，小部分输入贮液箱。当负压室的净液被抽出，液面下降，便开始产生负压，提高了过滤能力与效率。待滤饼增加到一定厚度，此时过滤速度下降，过滤下来的液体渐渐少于抽出的液体。于是负压室液面逐渐下降，负压逐渐升高，待增加到一定值时压力传感器发出讯号，贮液箱下面阀门打开，由贮液箱放液进入负压室。当注满负压室时，输送刮板传动装置启动，带动过滤纸移动一段距离(约200-400m毫米)。新进入的过滤纸进行过滤，过滤速度增大，贮液箱的阀门关闭，进入正常过滤状态，继续进入下个过滤循环。

这种过滤机不需真空泵能自然形成负压．比重力式过滤机提高了过滤能力和过滤精度．是一种较为***的过滤方法。
