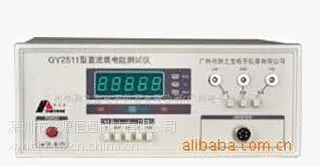

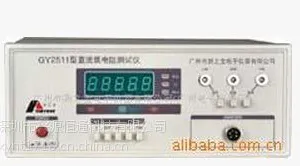

直流低电阻测试仪GY-2511A直流电阻测试仪GY 2511A

本系列适用于专门测量低值直流电阻的测量，是生产线上大批量测量的理想仪器，具有简便的比较功能，操作方便，广泛用于测量各种线圈的电阻、电机、变压器绕组的电阻、电缆的导体电阻、开关、插头的接触电阻、金属铆接电阻等。

  特点：

■恒流源设计，四端子测量，精度高

 ■   四位半数显，操作简便

 ■   上、下限和合格分选功能，超限报警

 ■   比较极限直接设定和显示

 性能指标：

 ■   测量精度：±0.2%+2个字

 ■   测量范围：100?Ω～19.999kΩ

 ■   量       程：五档2Ω/20Ω/200Ω/2kΩ/20kΩ

 ■   测试电流：50mA/5mA/0.5mA/50?A/5?A

 ■   分辨率：10?Ω

      GY2511A系列直流低电阻测试仪详细资料

1． 概述

    GY2511A型直流低电阻测试仪是专门用于测量低值直流电阻的仪器。可广泛用于测量各种线圈的电阻，电动机、变压器绕组的电阻，电缆的导线电阻，开关、插头、插座等电器的接触电阻和金属铆接电阻。本仪器运用了斩波稳零放大器，有效地克服了直流漂移的影响，提高了测量精度。仪器采用了五端测量的方法，有效地消除了测试电缆引线电阻及接触电阻的影响。

2． 技术参数

2.1 本仪器采用4位半数码管显示，最小分辨率为：10μΩ。当被测电阻超出量程范围时，显示器闪烁，提醒操作者切换量程。

2.2 测量范围

  分五档：100?Ω – 19.999kΩ

 量程1: 100?Ω – 1.9999Ω

 量程2: 1mΩ   – 19.999Ω

 量程3: 10mΩ  – 199.99Ω

 量程4: 100mΩ – 1.9999kΩ

 量程5: 1Ω    – 19.999kΩ

2.3 测量误差

2.3.1 工作误差

     在环境温度为20℃±5℃的条件下

量程1、2误差为：±0.2%读数值±4个字

量程3、4、5误差为：±0.2%读数值±2个字

2.3.2 温度系数

环境温度在0℃～15℃或25℃～40℃的条件下，由于温度变化而引起的误差为：（±0.003%读数值±1字）/℃。

2.4 测试电流

 量程1： 约50mA

量程2： 约5.0mA

量程3： 约0.5mA

量程4： 约50?A

量程5： 约5?A

2.5 预热时间15分钟

2.6 测量速度约2次/秒
