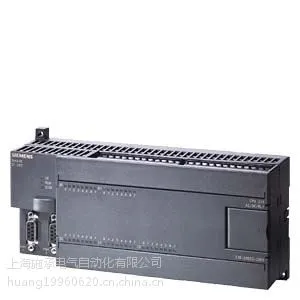

CPU 226  紧凑型单元

• 满足复杂技术任务的高性能套件

• 附加的PPI端口可以增加灵活性和通讯能力

• 本机带40个输入/输出点

• 扩多7个扩展机架的扩展能力

【SIEMENS】

上海施承电气自动化有限公司

联系人：黄春红 (销售经理）

手  机：13564255051

Q    Q：2271387194

座  机：021-3166-2619

订货号： 注释：
6ES7211-0AA23-0XB0 CPU221 DC/DC/DC 6 输入/4 输出
6ES7211-0BA23-0XB0 CPU221 AC/DC/ 继电器6 输入/4 输出
6ES7212-1AB23-0XB0 CPU222 DC/DC/DC 8 输入/6 输出
6ES7212-1BB23-0XB0 CPU222 AC/DC/ 继电器8 输入/6 输出
6ES7214-1AD23-0XB0 CPU224 DC/DC/DC 14 输入/10 输出
6ES7214-1BD23-0XB0 CPU224 AC/DC/ 继电器14 输入/10 输出
6ES7214-2AD23-0XB0 CPU224 XP DC/DC/DC 14 输入/10 输出
6ES7214-2BD23-0XB0 CPU224 XP AC/DC/ 继电器 14 输入/10 输出
6ES7216-2AD23-0XB0 CPU226 DC/DC/DC 24 输入/16 输出
6ES7216-2BD23-0XB0 CPU226 AC/DC/ 继电器24 输入/16 输出


6ES7216-2AD23-0XB0 SIMATIC S7-200，CPU 226紧凑型单元，DC 电源，24 DI DC/16 DO DC，16/24 KB代码/10 KB数据，2个PPI/自由端口

6ES7216-2BD23-0XB0 SIMATIC S7-200，CPU 226紧凑型单元，AC 电源，24 DI DC/16 DO 继电器，16/24 KB代码/10 KB数据，2个PPI/自由端口

CPU 226 装配有：

• 集成式 2 V 编码器/负载电源:
  用于直接连接传感器和编码器。 具有 400 mA 输出电流，它也可用作负载电源。

• 2种型号：
  带多种电源和控制电压

• 内置数字量输入/输出：
  24个输入和 16 个输出。

• 2 个通讯接口:
  可选

  • 作为 PPI接口，用于编程功能、HMI 功能（TD 200、OP），S7-200 内部 CPU / CPU 通信（9.6/19.2/187.5 kbps），或作为 MPI从站，用于和 MPI 主站（S7-300 / -400、OP、TD、按钮板）进行数据交换。

  • 用户可编程接口（FreePort），带中断能力，用于和非西门子设备进行串行数据交换，例如在 ASCII 协议下、波特率为 1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 Kbit/s时，可将 PC / PPI 电缆用作为 RS 232/ RS 485 适配器。

• 作为 PPI接口，用于编程功能、HMI 功能（TD 200、OP），S7-200 内部 CPU / CPU 通信（9.6/19.2/187.5 kbps），或作为 MPI从站，用于和 MPI 主站（S7-300 / -400、OP、TD、按钮板）进行数据交换。

• 用户可编程接口（FreePort），带中断能力，用于和非西门子设备进行串行数据交换，例如在 ASCII 协议下、波特率为 1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 Kbit/s时，可将 PC / PPI 电缆用作为 RS 232/ RS 485 适配器。

• 扩展总线：
  连接扩展模块 (只能使用 22x 系列的扩展模块)。

• 中断输入：
  对过程信号的上升沿或下降沿作出极高速响应

• 高速计数器：
  6 个高速计数器(30 kHz), 可通过参数设置使能和复位输入，具有2个单独的输入端，可同时用作增/减计数器；或者可以连接2个具有90°相差脉冲列(4x20 kHz)的增量编码器。

• 通过数字量和模拟量扩展模块进行无故障扩展(扩展模块，选件)。

• 仿真器（可选）：
  用于集成输入的仿真和用户程序的检验。

• 模拟电位计:
  2 个模拟电位计，可在日常工作中用作一个设定值计数器，例如设定时间。

• 脉冲输出：
  2 个高频脉冲输出（ 20 kHz）；用于定位任务及通过电源电路控制调频电机和步进电机。

• 实时时钟：
  例如用于给报文加时间标记、纪录机器运行时间或用于基于时间的过程控制。

• EEPROM 子模块(选件):
  用于保存完整的 STEP 7-Micro/WIN 用户程序及其它文档。
  用于支持数据记录功能和配方管理。
  允许快速修改程序(即使没有编程器)和其它程序归档。

• 通过电池提供长时间后备：
  可将存储时间提高到200天。无电池模块时，用户数据（如存储器位状态、数据块、定时器和计数器）通过内部的超级电容进行保护,大约 5 天。可以***保存用户程序(免维护)。电池模块插入存储器子模块插槽中。
