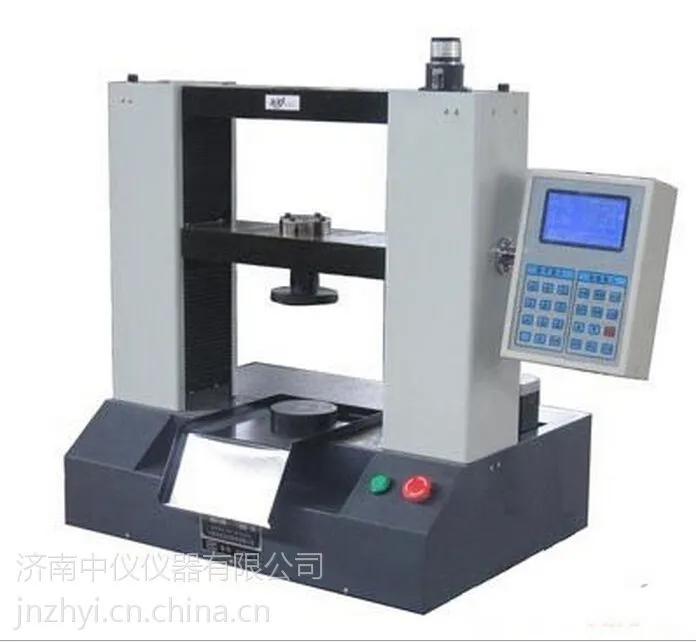

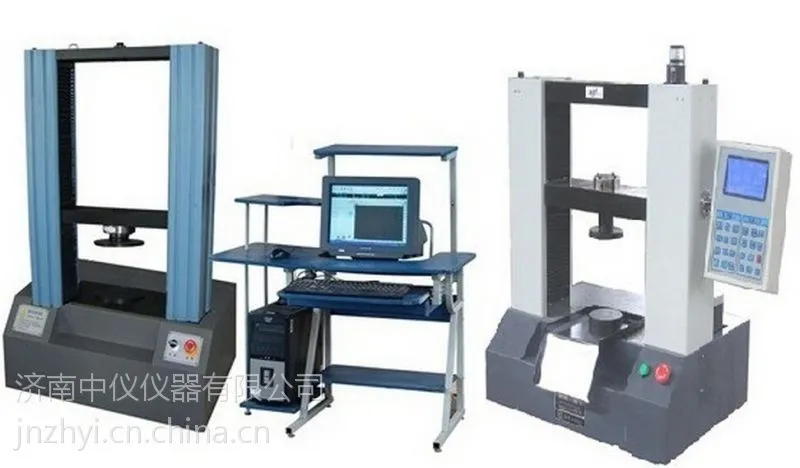

WDS-5型煤、球团压力试验机

一、功能与用途：

本试验机满足《GB/T14201-93铁矿球团抗压强度测定方法》的要求，用于测量铁矿石熔烧球团抗压强度。本机也可用于对其他金属、非金属及复合材料进行力学性能测试和分析研究，广泛应用于铸造、冶金、矿山等行业，可自动计算试验力值、断裂力值、试验自动返回等试验数据，试验结果自动打印。该试验机采用微型直流伺服电动机作为动力源，液晶单片微机实时显示试验数据和试验状态，对试验过程的控制是通过单片机自动控制来实现的。

二、主要技术指标

1）试验力：5 kN；

2）试验力有效测量范围：0.2～5 kN；

3）试验力测量准确度：±1%；

4）位移速度控制：0.1～500mm/min分档调整可选择；

5）试验空间：0～300mm；

6）试验空间宽度：370mm；

7）压盘尺寸：φ100或φ300

9）供电电源功率：220V，50Hz；

10）整机外形尺寸：660×380×800mm。

11）重量：100kg

三、主要配置

1）门式主机一台；

2）专用压缩附具        一套；

3）伺服电机        一台；

4）伺服调速系统        一套；

5）高精度负荷传感器    一只

6）液晶显示控制系统    一套。

四、功能介绍

1）自动停机：试样破坏后，移动横梁自动返回；

2）自动标定：系统可自动实现示值准确度的标定；

3）过程实现：试验过程、测量、显示等均由单片机实现；

4）限位保护：具有程控和机械两级限位保护；

5）过载保护：当负荷超过各档值的3-5%时，自动停机。
