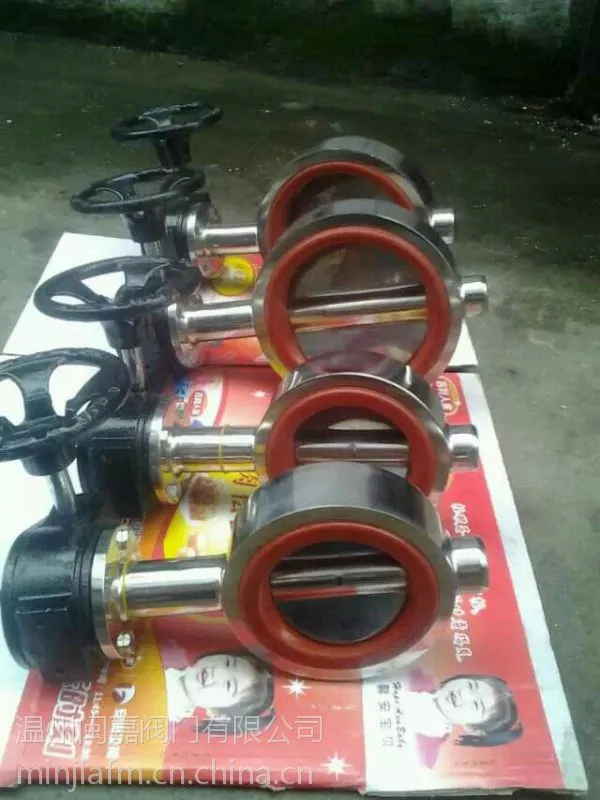

| 品牌：温州闽嘉阀门厂 | 型号：D371X蜗轮不锈钢软密封蝶阀 | 连接形式：对夹 |
| 主体材料：碳钢 | 公称通径：200mm | 适用介质：水 |
| 材质：不锈钢 | 密封形式：硬密封型 | 标准：国标、美标、德标、英标、俄标、日标 |
| 外形：大型 | 流动方向：单向 | 驱动方式：手动 |
| 零部件及配件：配件 | 用途：仪表 | 压力环境：常压 |
| 工作温度：常温 | 类型(通道位置)：二通式 | 规格：DN250 |
| 50～2000 | 50～1600 | |
公称压力PN（MPa) | 0.6 | 1.0 | 1.6 |
密封试验(MPa) | 0.66 | 1.1 | 1.76 |
强度试验(MPa) | 0.9 | 1.5 | 2.4 |
适用温度 | 丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃ | ||
适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | ||
泄漏率 | 符合GB/T13927-92标准 | ||
驱动方式 | 蜗轮传动、电动、气动、液动 | ||
主要零部件材料
零件名称 | 材料 |
阀体 | WCB、QT450-10、HT200、HT250 |
蝶板 | WCB、QT450-10、HT200、HT250 |
阀轴 | 2Cr13 |
密封圈 | 丁腈耐油橡胶 |
填料 | 柔性石墨 |
执行标准
制造标准 | GB/T 122387-89 |
法兰标准 | GB9113-2000、GB17241.6-1998 |
结构长度标准 | GB12221-89 |
检验标准 | GB/T 13927-92 |
主要外形连接尺寸单位：mm
DN | L | H | H1 | A | B | ФD | ||
0.6MPa | 1.0MPa | 1.6MPa | ||||||
50 | 43 | 77 | 309 | 180 | 200 | 88 | 99 | 99 |
65 | 46 | 85 | 320 | 180 | 200 | 108 | 118 | 118 |
80 | 46 | 95 | 340 | 180 | 200 | 124 | 132 | 132 |
100 | 52 | 105 | 360 | 180 | 200 | 144 | 156 | 156 |
125 | 56 | 129 | 405 | 180 | 200 | 174 | 184 | 184 |
150 | 56 | 132 | 450 | 270 | 280 | 199 | 211 | 211 |
200 | 60 | 165 | 607 | 270 | 280 | 254 | 266 | 266 |
250 | 68 | 197 | 659 | 270 | 280 | 309 | 319 | 319 |
300 | 78 | 234 | 742 | 380 | 420 | 363 | 370 | 370 |
350 | 78 | 283 | 792 | 380 | 420 | 413 | 429 | 429 |
400 | 102 | 325 | 887 | 450 | 470 | 463 | 480 | 480 |
450 | 114 | 369 | 935 | 480 | 490 | 518 | 530 | 548 |
500 | 127 | 404 | 985 | 480 | 490 | 568 | 582 | 609 |
600 | 154 | 470 | 1243 | 480 | 490 | 667 | 682 | 720 |
700 | 165 | 503 | 1346 | 640 | 660 | 772 | 794 | 794 |
800 | 190 | 571 | 1466 | 640 | 660 | 878 | 901 | 901 |
900 | 203 | 621 | 1565 | 750 | 860 | 978 | 1001 | 1001 |
1000 | 216 | 702 | 1781 | 850 | 900 | 1078 | 1112 | 1112 |
1200 | 254 | 818 | 1965 | 850 | 900 | 1295 | 1328 | 1328 |
