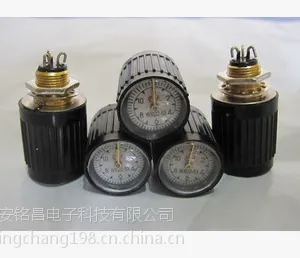

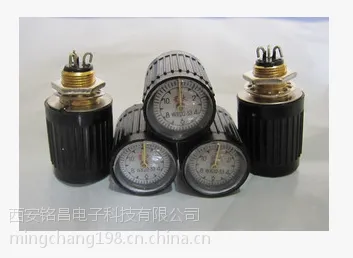

WXD2-53

外型尺寸:整个高40MM;身芯高24.5MM;轴高9.2MM;整个直径23MM;

功率:1.6W

阻值误差:+-5%

线性精度C:+-0.3%

圈数:10圈

阻值：100欧 470欧 560欧 680欧 1K 1.5K 2.2K 3.3K 4.7K 10K 47K   等等常用阻值 都有现货

本产品适用于电讯、电工、电子仪器及设备中，作精密调节直流或低频电压、电流之用。它带有指示度盘，使用方便。

一、 使用环境条件：
环境温度：—40~+70℃；
相对温度：在温度为+40℃时，达98%；
大气压力：750~33mmHg；
振动：振频为10~500HZ，加速度达5g；
碰撞：频率为40~80次/分，加速度达15g；
离心：加速度达15g。

二、 型式、主要参数和尺寸
1． 电位器的品种及外形尺寸见图1、表1。

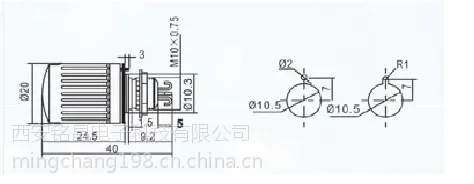

外形尺寸及安装尺寸  如图

2． 电位器标称功率为1.6W，工作电压为160V（直流或交流有效值）。
3． 电位器的标称总阻范围为100Ω~47KΩ，其阻值系列按表2（即E12系列）。总阻误差为±2%、±5%和±10%。
表2

4． 电位器的零基线性精度为±0.2%、±0.3%、±0.5%和±1%。
5． 电位器的型号、品种代号及在合同中的填写示例：WXD2—53—1.6—10KΩ±5%—C  ±0.3%—4—SJ1734—81 示例中为型号和品种代号、额定功率、标称阻值与误差、线性精度、耐磨等级、本标准代号。

三、 主要技术特征
1． 零位电阻：零位电阻不超过其线性精度的规定范围；
2． 绝缘电阻：潮前≥200MΩ，潮后≥20MΩ；
3． 旋转力矩：50~500gf.cm，力矩比为1：3；
4． 耐磨等级：3级10000周，4级5000周；
5． 恒定潮热：40±2℃，相对湿度93±3%，经96小时后ΔR/R不超过±1%；
6． 电负荷：经48小时额定功率负荷后ΔR/R不超过1%。
