消防水池液位报警装置的作用

根据******规范：

GB50974-2013第4.3.9 消防水池的出水、排水和水位应符合下列要求：

消防水池应设置就地水位显示装置，并应在消防控制中心或值

班室等地点设置显示消防水池水

位的装置，同时应有和***报警水位；

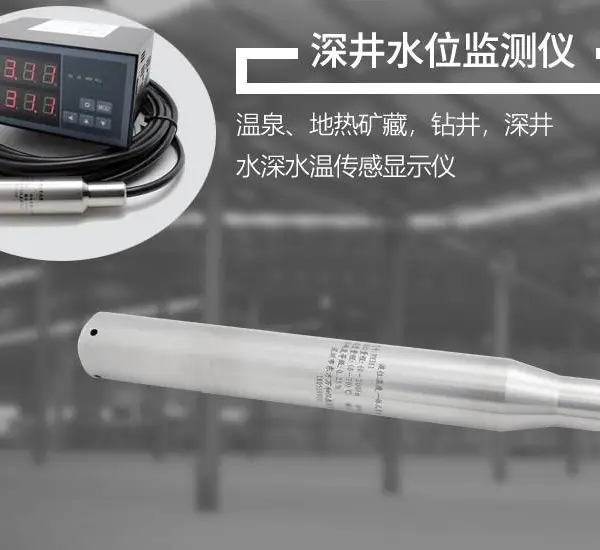

WH311消防水池液位显示传感器投入到液体中的只是一只液位压力传感器探头,电路部分在另一端的接线盒里， 可方便用户调校。安装方式有M20 x 1.5螺纹安装及DN50PN0.6MPa(GB9119-88)标 准法兰安装两种形式供选择 。显示仪表放在控制室实时显示水池水位。

安装方式：

       1.将WH311水位探头投入到消防水池或者水箱底部，

                2.用2*1.5平方延长电缆连接WH311和WH6显示表,连接的时候将WH311水位探头正极接16号，负极接14号接线端子（这个接线方式是160*80*125尺寸表的，其余尺寸稍有不同，详见说明书）

                3.通电，实时显示水位带高低液位报警。

WH311电子液位传感器，水池3m高。万和选用进口带防腐膜片敏感组件，将芯体装入一个不锈钢或聚四氟乙烯壳体内，顶部钢帽既能保护传感器膜片，又能使液体顺畅地接触到膜片；该产品测量准确、稳定性好，并具有良好的密封和防腐性能。其有三种安装方式可供用户选择：投入式、法兰式和铠装式。

消防水池水位计，水池5米高

　　高位水箱和水池液位显示报警装置广泛用于化工、自来水、石油、酿酒、电力、治金等领域。

技 术 指 标

量 程 ： 0-1～100mH2o

输出选择： 4-20mA     0-5V

0-l0mA      1-5V

工 作 温 度 ：-20～85℃

过 载 ：3 倍

测量介质：与 不 锈 钢 （ 1Cr18Ni9Ti ） 或PVC 兼 容 的 介 质

准确度：0.1 ， 0.25 ， 0.5

电源：24VDC

防护等级 ：IP68

稳定性：0.2%FS/ 年

WH311消防水池液位传感器铠装液位变送 器的压力探头及护套为全不锈钢（ 1Cr18Ni9Ti ）材料，变送器的插入 深度可在±20cm范围内自由调整，量 程在2m以下时采用杆式或恺装，量程 在2m以上时采用铠装，以便运输和安 装 。

消防水池水位传感器，水池5米高

WH311电子液位传感器广州压力变送器定制4-20mA压力变送器厂家销售

耐高温型压力变送器采用耐高温的“溅射薄膜”压力芯片组装，传感器可以在高温条件下

长期稳定工作。通过装配不同长度的散热片可以进一步提高所测介质的温度，合理科学的

配置和***的电路设计及温度补偿处理，充分***了变送器可在300℃环境长期稳定

工作。具有反向极性和限流保护；激光调阻温度补偿，零点、量程可现场调节；范围宽抗

腐蚀，适于多种介质；过载及抗干扰能力强，性能稳定。

高位水箱和水池液位显示报警装置水池5米高

WH311电子液位传感器广泛应用于水厂、炼油厂、污水处理厂、建材、轻工、机械等工业领域，实现对液

体、气体、蒸气压力的测量。

高位水箱和水池液位显示报警装置液位变送器的安装及注意事项

变送器探头有M20 x 1.5接口，可方便地用于变送器校准，使用时可把变送器投入到水池或其它液体中，电缆线引至显示仪表、二次仪表或控制室。WH311电子液位传感器注意，地面上的电缆部分需加以保护或架高；被测液体底部若有沉淀物，变送器应提高，或加以过滤保护，以避免变送器进压口被堵塞；若在动水中使用，变器应加以固定，否则会影响测量精度。

消防水池水位计，水池5米高

 消防水池水位计，水池5米高

投入式液位变送器的特点

稳定性好，精度高

直接投入到被测介质中，安装使用相当方便。

固态结构，无可动部件，高可靠性，使用寿命长从水、油到粘度较大的糊状都可以进行高精度测量，不受被测介质起泡、沉积、电气特性的影响

宽范围的温度补偿。

具有电源反相极性保护及过载限流保护。

WH311消防水池液位传感器缆式液位变送器的压力探头为不锈钢（1Cr18Ni9Ti）材料，电缆护套为橡塑，特殊要求可选择聚四氟乙烯探头、不锈钢或聚四氟乙烯电缆护套材料。

直杆式液位变送器的压力探头及电缆护套为全不锈钢（1Cr18Ni9Ti）材料，变送器的插入深度可在±20cm范围内自由调整。

投入式液位变送器的主要技术指标

测量范围：0.3～100m（由用户自选）

精 度：0.2、0.5、1.0级

工作温度：-20～80℃

输出信号：二线制4～20mADC

电源电压：标准24VDC（12～36VDC）

不灵敏区：≤±1.0%FS

负载能力：0-600Ω

相对温度：≤85%

防护等级：IP68

防爆标志：ExiaⅡCT4-6

高位水箱和水池液位显示报警装置

WH311电子液位传感器的安装须知

1、由于罐底或舱底易沉积污泥、油渣等物，建议将测量探头离开罐（舱）底一定高度，以免杂物堵塞探头。

2、在介质波动较大，导气电缆很长的情况下，对探头应采用套筒将其固定，以防探头摆动而影响测量精度。

3、变送器侧面安装时，导气电缆弯曲半径应大于10厘米，避免弯曲过度而将导气电缆损坏。

4、投入式液位变送器接地端子应可靠接地，电源屏蔽线应与其相连。

5、测量易爆危险品时，必须严格按照GB3836.1-83《爆炸性环境用防爆电器设备通用要求》和GB3836.4-83《本质安全型电路和电气设备“i”》中的有关规定进行安装。

 消防水池液位报警装置的作用

WH311电子液位传感器如何安装

1、液位变送器安装在静止的深井、水池中时，通常把内径Φ45mm左右的钢管 （不同高度打若干小孔，以便水通畅进入管内）固定于水中，然后将投入式液位变送器放入钢管中即可使用。

2、测量流动或有搅拌的液体的液位时，通常把内径Φ45mm左右的钢管 （在液体流向的反面不同高度打若干小孔，

以便水通畅进入管内）固定于水中，然后将投入式液位变送器放入钢管中即可使用。

3、变送器的安装方向为垂直，投入式安装位置应远离液体出入口及搅拌器。

4、在有较大振动的使用场合，可在变送器上缠绕钢丝，利用钢丝减震，以免拉断电缆线

高位水箱和水池液位显示报警装置消防水池液位报警装置的作用

WH311电子液位传感器使用注意事项

1、使用中发现异常，应关掉电源，停止使用，进行检查或向技术部联系

2、接供电电源时应严格按照万和仪表接线说明进行连接。

3、液位变送器运输、储存时应恢复原包装，存放在阴凉、干燥、通风的库房内。
