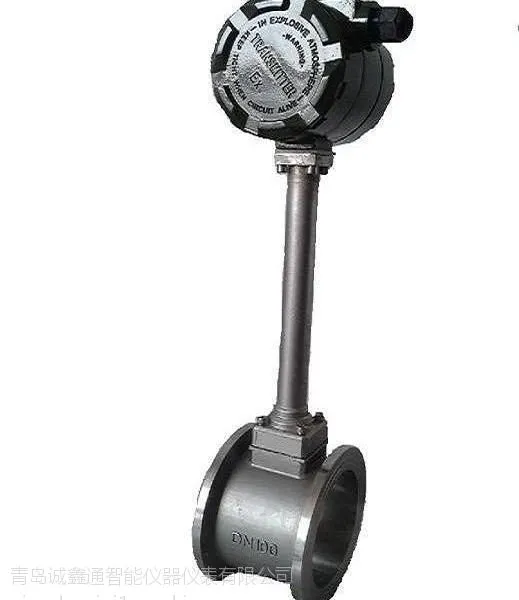

吉林涡街流量计 蒸汽流量计  分体式蒸汽流量计

涡街流量计适合计量的介质：过热蒸汽、饱和蒸汽；压缩空气、氧气、氩气；水：软化水、高温水、和盐碱等（计量液体不能含有条带状的杂物）。

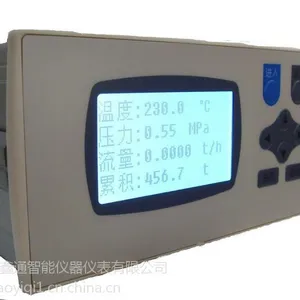

涡街流量计的分类有：远传型（传感器和积算仪分体显示）、现场显示型、稳压补偿现场显示型、插入式涡街流量计

就地显示型涡街流量计、温度压力补偿现场显示型（分锂电池供电、24供电/输出4-20mA）

蒸汽流量计分饱和蒸汽（自备锅炉）和过热蒸汽（热电厂供气）

从计量补偿角度出发，饱和蒸汽温度、压力、密度呈对应关系，补偿形式可以温度、压力选择其一，由于压力变送器的精度高于温度变送器的精度，压力补偿要比温度补偿更要准确，对于流量计最终的计量数据更加准确，但价格略高于温度补偿；

由于热电厂供气绝大多数是过热蒸汽，温度、压力不成对应关系，所以选择补偿形式要考虑温度、压力都要，同是要考虑传感器的温度和流量范围

LUGB系列涡街流量计特点：

1.流量范围可达1:20以上，***测量气体、液体和在蒸汽的流量，而不受介质温度、压力等物理因素的影响

2. 表体采用不锈钢材质，无可动部件、结构牢固，同时不易堵塞，耐高温、高压。
3.安全防爆，适用于恶劣环境。产品无磨损、无需机械维修，使用寿命长。

4.3.6V电池供电、现场显示型流量计：采用微功耗高新技术，待机两年以上；同时显示流量值与累计流量值，不必轮流切换、可以做成温压补偿一体化

5.电流输出均为电隔离型，具有良好的共模干扰抑制能力。
6.采用抗振探头，有效消除外界振动影响。

7.现场液晶显示，脉冲、4-20mA输出或485通讯，可与工业自动化系统连接。
8.电路采用表面贴装工艺，结构紧凑，可靠性高。
9.采用分体式信号转换器，电缆最长100米。
10.仪表整体结构设计合理，动态测量范围宽，压力损失小。可适用于腐蚀性介质的测量。

涡街流量计口径及流量范围：（单位：m?/h）

涡街流量计技术参数：
1、测量介质：气体、液体、蒸气
2、DN15-450规格齐全的管道通径：

3、连接方式：法兰卡装、法兰连接

4、流量测量范围正常测量流速范围雷诺数1.5×10⁴～4×10⁶；气体5～50m/s; 液体0.5～7m/s
5、测量精度1.0级、1.5级
6、被测介质温度:–25℃-250℃；-25℃～350℃
8、输出信号：频率信号，4-20mA ，1-5V
9、传输距离为100m
11、仪表使用环境温度:-25℃～+55℃湿度:5～90% RH

12、表体材质：304不锈钢,

13、电源DC24V或锂电池3.6V
14、防爆等级本安型EXDⅡBT4
15、防护等级IP65

涡街流量计安装与使用：
涡街流量计的安装要求有一定的前后直管段，常见情况如下（D为管道的直径）：

安装条件
1.传感器应安装在水平、垂直、倾斜（液体流向自下而上）的与其通径相同的管道上。传感器的上游和下游应配置一定长度的直管段，表前直管段15～20D，后直管段5～10D的要求。
2.用来测量液体的流量计要确保流量计被测液体满管。
3.传感器应避免安装在有强烈机械振动的管道上。
4.直管段的内径尽可能与传感器通径一致，若不能一致，应采用比传感器通径略大的管道，误差要≤3%，并不超过5mm。
5.传感器应避免安装在有较强电磁场，强烈震动、空间小和维修不方便的场合。
