| 加工定制:是 | 型号:X44W-10C | 品牌:上海怡凌 |
| 材质:铸铁、碳钢 | 连接形式:法兰 | 公称通径:DN25-DN300mm |
| 结构形式:填料式 | 压力环境:常压 | 工作温度:常温 |
| 标准:国标 | 流动方向:换向 | 驱动方式:手动、气动、电动 |
| 零部件及配件:配件 | 用途:换向、分流 | 类型(通道位置):三通式 |
| 适用介质:水;蒸汽;油品;弱酸碱介质;氮气;氧气;氢气;液化气;空气 | 规格:DN25-DN300 |
上海怡凌阀门厂专业生产各类高品质阀门。产品出口欧美、东南亚等地区。与中航天、中石化、康菲国际、3M、LG等建立长期合作伙伴系!
品质***、值得信赖!上海怡凌竭诚为您服务!021-34619331-8100
主要性能规范
型号 | 公称压力 | 试验压力PS(MPa) | 适用介质 | 工作温度(℃) | |
壳体 | 密封 | ||||
X44W-1.0C | 1.0 | 1.5 | 1.1 | 煤气、油品 | ≤200 |

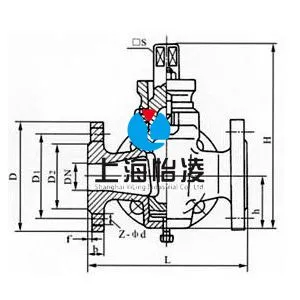

主要尺寸
公称压力PN(MPa) | 公称通径DN(mm) | 尺寸(mm) | |||||||
L | D | D1 | D2 | z-Φd | □s | h | H | ||
1.0 | 25 | 145 | 115 | 85 | 56 | 4χΦ14 | 17 | 38 | 133 |
32 | 170 | 135 | 100 | 78 | 4χΦ18 | 18 | 45 | 152 | |
40 | 180 | 145 | 110 | 85 | 4χΦ18 | 24 | 55 | 212 | |
50 | 200 | 160 | 125 | 100 | 4χΦ18 | 28 | 74 | 260 | |
65 | 220 | 180 | 145 | 120 | 4χΦ18 | 32 | 82 | 295 | |
80 | 250 | 195 | 160 | 135 | 4χΦ18 | 40 | 95 | 327 | |
100 | 300 | 215 | 180 | 155 | 8χΦ23 | 45 | 135 | 425 | |
125 | 350 | 245 | 210 | 185 | 8χΦ23 | 54 | 154 | 482 | |
150 | 400 | 280 | 240 | 210 | 8χΦ23 | 62 | 172 | 512 | |
200 | 450 | 335 | 295 | 265 | 8χΦ23 | 75 | 195 | 605 | |
250 | 530 | 390 | 350 | 320 | 8χΦ23 | 85 | 230 | 660 | |
300 | 580 | 440 | 400 | 368 | 8χΦ23 | 100 | 263 | 760 | |
订货须知
请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。X44W三通铸钢旋塞阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海怡凌X44W三通铸钢旋塞阀说明书的一部分,供选型参考之用。详细说明书以及CAD图纸、CAXA图纸、SW三维图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
以上所有文字、图片、表格版权,皆归上海怡凌实业有限公司所有,未经许可,禁止转载,违者必究。
出自:上海怡凌实业有限公司阀门事业部-
网络报价仅供参考,正式报价以书面报价单为准!感谢您选择上海怡凌!
