公司名称：西安骊创电子科技有限公司
联 系 人：刘丹
电 话：15129210348         029-35533093
传    真：029-35533093
商  务QQ：663878073
地    址：西安市雁塔区太白南路269号中天国际B座2308室

序号 名称          规格，        型号

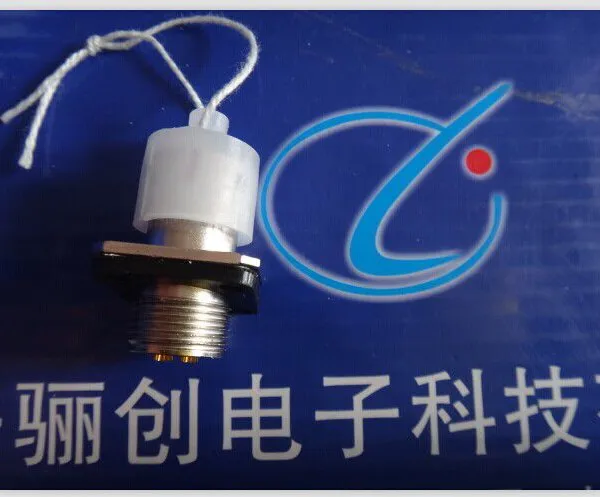

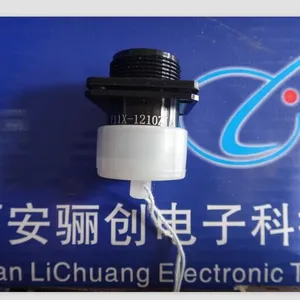

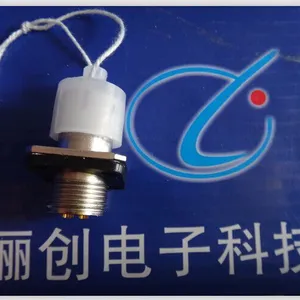

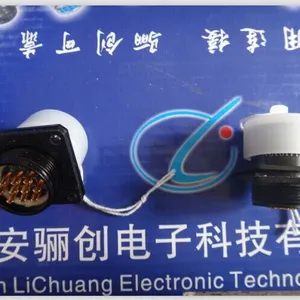

1 Y11X系列圆形连接器,插头插座 Y11X-0804TJ
2 Y11X系列圆形连接器,插头插座 Y11X-0804ZJ
3 Y11X系列圆形连接器,插头插座 Y11X-0804TK
4 Y11X系列圆形连接器,插头插座 Y11X-0804ZK
5 Y11X系列圆形连接器,插头插座 Y11X-1005TJ
6 Y11X系列圆形连接器,插头插座 Y11X-1005ZJ
7 Y11X系列圆形连接器,插头插座 Y11X-1005TK
8 Y11X系列圆形连接器,插头插座 Y11X-1005ZK
9 Y11X系列圆形连接器,插头插座 Y11X-1007TJ
10 Y11X系列圆形连接器,插头插座 Y11X-1007ZJ
11 Y11X系列圆形连接器,插头插座 Y11X-1007TK
12 Y11X系列圆形连接器,插头插座 Y11X-1007ZK
13 Y11X系列圆形连接器,插头插座 Y11X-1204TJ
14 Y11X系列圆形连接器,插头插座 Y11X-1204ZJ
15 Y11X系列圆形连接器,插头插座 Y11X-1204TK
16 Y11X系列圆形连接器,插头插座 Y11X-1204ZK
17 Y11X系列圆形连接器,插头插座 Y11X-1210TJ
18 Y11X系列圆形连接器,插头插座 Y11X-1210ZJ
19 Y11X系列圆形连接器,插头插座 Y11X-1210TK
20 Y11X系列圆形连接器,插头插座 Y11X-1210ZK
21 Y11X系列圆形连接器,插头插座 Y11X-1412TJ
22 Y11X系列圆形连接器,插头插座 Y11X-1412ZJ
23 Y11X系列圆形连接器,插头插座 Y11X-1412TK
24 Y11X系列圆形连接器,插头插座 Y11X-1412ZK
25 Y11X系列圆形连接器,插头插座 Y11X-1419TJ
26 Y11X系列圆形连接器,插头插座 Y11X-1419ZJ
27 Y11X系列圆形连接器,插头插座 Y11X-1419TK
28 Y11X系列圆形连接器,插头插座 Y11X-1419ZK
29 Y11X系列圆形连接器,插头插座 Y11X-1626TJ
30 Y11X系列圆形连接器,插头插座 Y11X-1626ZJ
31 Y11X系列圆形连接器,插头插座 Y11X-1626TK
32 Y11X系列圆形连接器,插头插座 Y11X-1626ZK
33 Y11X系列圆形连接器,插头插座 Y11X-1832TJ
34 Y11X系列圆形连接器,插头插座 Y11X-1832ZJ
35 Y11X系列圆形连接器,插头插座 Y11X-1832TK
36 Y11X系列圆形连接器,插头插座 Y11X-1832ZK
37 Y11X系列圆形连接器,插头插座 Y11X-2016TJ
38 Y11X系列圆形连接器,插头插座 Y11X-2016ZJ
39 Y11X系列圆形连接器,插头插座 Y11X-2016TK
40 Y11X系列圆形连接器,插头插座 Y11X-2016ZK
41 Y11X系列圆形连接器,插头插座 Y11X-2041TJ
42 Y11X系列圆形连接器,插头插座 Y11X-2041ZJ
43 Y11X系列圆形连接器,插头插座 Y11X-2041TK
44 Y11X系列圆形连接器,插头插座 Y11X-2041ZK
45 Y11X系列圆形连接器,插头插座 Y11X-2221TJ
46 Y11X系列圆形连接器,插头插座 Y11X-2221ZJ
47 Y11X系列圆形连接器,插头插座 Y11X-2221TK
48 Y11X系列圆形连接器,插头插座 Y11X-2221ZK
49 Y11X系列圆形连接器,插头插座 Y11X-2255TJ
50 Y11X系列圆形连接器,插头插座 Y11X-2255ZJ
51 Y11X系列圆形连接器,插头插座 Y11X-2255TK
52 Y11X系列圆形连接器,插头插座 Y11X-2255ZK
53 Y11X系列圆形连接器,插头插座 Y11X-2461TJ
54 Y11X系列圆形连接器,插头插座 Y11X-2461ZJ
55 Y11X系列圆形连接器,插头插座 Y11X-2461TK
56 Y11X系列圆形连接器,插头插座 Y11X-2461ZK
Y11系列圆形密封电连接器
Y11系列圆形电连接器适用于战略战术武器系统、航天卫星系统、航空航海运输工具、地面发射和接收系统、高能高热工业系统、通讯和测试系统、工交电力系统等的电讯号连接。
本产品是具有快速连接和快速分离、体积小、重量轻等诸多优点的内卡口式锁紧的圆形电连接器。接触件为焊接式，壳体有屏蔽和非屏蔽两种，有一般密封和高真空、高压密封，还具有防尘和防雨的性能。插座密封有灌胶密封和玻璃封结二种类型，安装方式有法兰盘式、螺母固定式以及穿墙式等。
简 介
● 符合GJB101A(MIL-C-26482)Ⅰ系列
●卡口式快速连接
●接触件端接形式为焊接
● 体积小、密度高，耐环境好
产 品 性 能
机械性能
● 壳   体： 铝合金（X类、P类、P*类）、铁镍合金（H类）、铜合金（S类）、不锈钢（D类）
● 镀   层： X类 黑色阳极化，非导电外壳
                  P类 化学镀镍，导电外壳
                  P*类 镀镍，导电外壳
                  H类   镀镍，导电外壳
S类   镀镍，导电外壳
                  D类   抛光，导电外壳
● 绝 缘 体： 热塑性工程塑料
● 橡 胶 垫： 硅橡胶材料
● 接 触 件： 铜合金镀金、铁镍合金镀金（仅H类）
● 正弦振动： 10～50Hz 双振幅2mm
                  50～2000Hz 加速度196m/s2
● 随机振动： 功率频谱密度为40m2/s4Hz
                  均方根值为239.1m/s2
● 冲   击 ：加速度980m/s2
● 机械寿命： 500次（P类250次）
电气性能
●接触件特性
插配直径（mm） φ1 φ1.5
额定工作电流(A) 5 10
焊杯孔径（mm） φ1.4 φ1.4
材   料 铜合金 铁合金 铜合金 铁合金
接触电阻（mΩ） ≤5 ≤15 ≤3 ≤10

●绝缘电阻：     MΩ
标准大气条件 潮湿条件 淋雨条件 高温条件
≥3000 ≥20 ≥20 ≥500
●耐电压：   Vrms
标准大气条件 低气压条件 湿热条件
AC 1500 AC 200 AC 500
● 外壳间电连续性： 外壳导电性不大于200mΩ
●电磁干扰（P类）： 800MHz时，***衰减45dB
环境性能
● 工作温度： -55℃～+125℃
● 工作气压： 101.33kPa～4.39KPa
● 相对湿度： （40±2）℃时相对湿度90%～95%
● 耐 盐 雾： 48h（P类、X类、P*类、H类）、96h（S类）、500h（D类）
●淋   雨： 降雨量5mm/min
●密封性：灌胶密封插座 0.2Mpa
                  玻璃封结插座 不大于1×10-5Pa·L/s
型号标志
代号 Y 11 X Ⅱ - 20 41 Z J 10 - 2
序号 ① ② ③ ④   ⑤ ⑥ ⑦ ⑧ ⑨   ⑩
①   圆形电连接器
②   设计序号
③   类别号：X-橡胶密封,H-玻璃封结（插座）,P-屏蔽胶封,P*-S-铜壳体胶封,D-不锈钢壳体胶封
④   绝缘安装板位置变换号：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ，Ⅰ号位不标识
⑤   壳体号：08、10、12、14、16、18、20、22、24
⑥   芯数：4、5、7、8、10、12、16、19、21、26、32、41、55、61
⑦   电连接器类别：T-插头，Z-插座
⑧   接触件类型：J-插针，K-插孔，S-穿墙式插针孔
⑨   插座安装方式：10-方形法兰盘式，11-圆形法兰盘式，14-螺母固定式
电缆罩形式：2-夹线板式
一般情况下Y11X为铝合金黑色外壳，Y11P为铝合金银白色外壳，Y11S为铜合金外壳，Y11H为玻璃烧结密封插座
注：⑨-插座安装方式标志只有插座有，插头无该标志。
