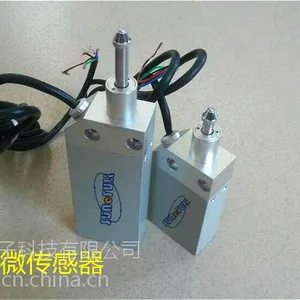

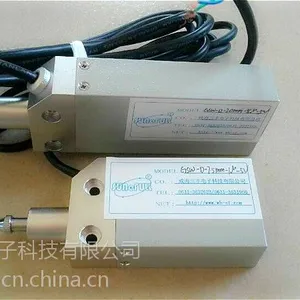

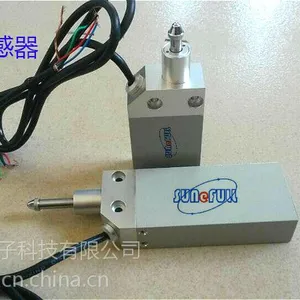

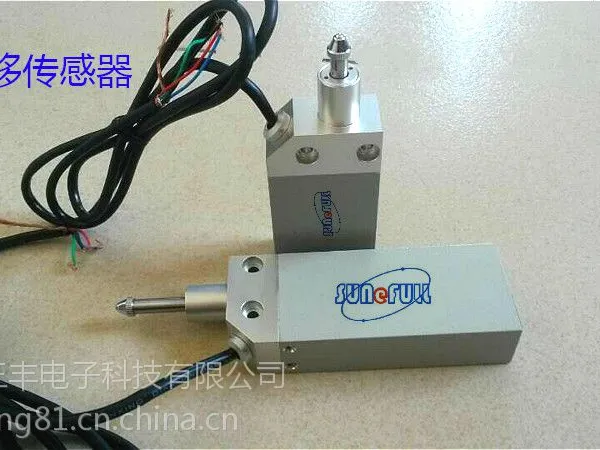

微位移传感器安装

光纤位移传感器使用耦合装置这么一个简单的技术，它是基于强度调整的基础上使用多重状态的塑料50:50 耦合装置来完成的。我们能够非常准确地测量到的位移量已***到了10μm这么狭小的一个范围。制作这么一个使用耦合装置的光纤位移传感器，实验的设备要求包括：发射光源要处在波长为783纳米的IR 区域内，它的输出能量为3兆瓦，除此之外还必须包括模型501 (纽波特)的激光驱动器和模型818 Sl(纽波特)的探测器。在0-1 毫米之间进行的位移测量是相当容易就会引起波动。我们知道，传感器的特征曲线越到后面就会越趋向于倾斜，也就是说随着测量的位移量的逐渐增大，特征曲线也越向后倾斜。随着传感器的工作原理被人们所广泛认识，它的实验结果也被广泛应用到人们的日常生活和工业上。人们发明设计出的一些非常简单的传感器它可以应用在工业中的职位控制和在危害区域进行微位移测量。

1、以位移传感器安装凸台定位，用螺钉、螺母或压板固紧在金属板上。在安装传感器时，严禁对轴、壳体进行车、钻等加工，避免轴或壳体受到外界的冲击力和压力，轴的轴向和径向不允许受到冲击力和压力（静压力应小于300n）。严禁松动传感器上的螺钉，转动固紧环位置。    2、位移传感器出轴与其它机件联接时应注意轴心线要保持在一直线上（包括工作状态），如轴心线有偏差存在，建议使用万向接头或波纹管等转接件，以免传感器出轴弯曲变形，损坏其他器件，从而影响使用。    3、应防止水滴、蒸气、溶剂和腐蚀性气体对位移传感器的侵袭，防止金属屑或其他粉末进入传感器。    4、位移传感器的外部接线应焊接在引出端的腰槽处，尽量不要焊在引出端 的顶部。焊接时应使用不大于45w电铬铁，焊接时间应小于5秒。在焊接及未冷却透时不应拉动导线，以免电刷丝或整个引出端被拉出，甚至脱落。    艾驰商城是国内***的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感 器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

传感器引出端子接线:红线接+12v，绿线接-12v，黄线接输入正，白线接输入负。传感器输出信号为20mv，一般设备无法检测需接信号放大器将信号转换为0-10v或4-20mA，并将放大器输出端连接PLC。
