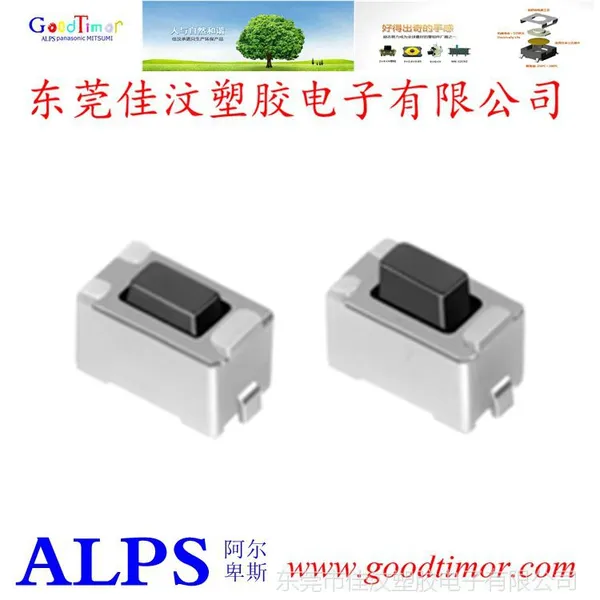

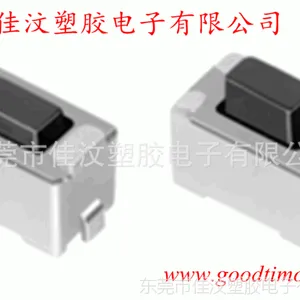

现货供应ALPS贴片开关/小乌龟阿尔卑斯SKQMBAE010轻触开关
| 型 | Surface mount |
| 动作力 | 0.98N |
| 操作方向 | Top push |
| 行程 | 0.25mm |
操作寿命
(5mA 5V DC) | 50,000 cycles |
| 初期接触电阻 | 500mΩ max. |
| 按钮颜色 | Black |
| 按钮高度 | h=4.3mm |
| 系列 | Sharp feeling type |
| 使用温度范围 | -30℃ to +85℃ |
| 额定 | 50mA 12V DC |
| 最小额定 | 10µA 1V DC |
| 电性能 | 绝缘电阻 | 100MΩmin. 100V DC for 1min. |
| 耐电压 | 250V AC for 1 min. |
| 耐久性能 | 耐振性能 | 10 to 55 to 10Hz/分, 全振幅1.5mm X, Y, Z 3方向各2小时 |
| 耐环境性能 | 耐寒性能 | -30±2℃ for 96h |
| 耐热性能 | 80±2℃ for 96h |
| 耐湿性能 | 60±2℃, 90 to 95%RH for 96h |
| 最小订货单位(pcs.) | 日本 | 2,000 |
| 出口 | 2,000 |

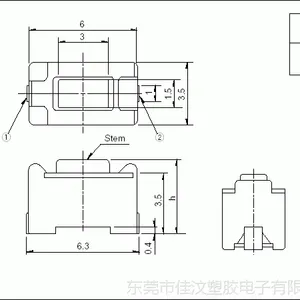

外形图
![表面贴装式 TACT Switch(TM)]()
焊接处尺寸图
![表面贴装式 TACT Switch(TM)]()
电路图
![表面贴装式 TACT Switch(TM)]()
包装规格
| 梱包数(pcs.) | 1卷 | 2,000 |
| 1箱/日本 | 20,000 |
| 1箱/出口包装 | 20,000 |
| 载带宽度(mm) | 12 |
| 出口包装箱尺寸(mm) | 401×401×214 |
焊接条件
|
|
| φ0.1～φ0.2的CA(K)或CC(T)测量??1??71??1??771??1??71??1??7771??1??71??1??771??1??71??1??77771??1??71??1??771??1??71??1??7771??1??71??1??771??1??71??1??77777位置在焊连接部(铜箔面)测量??1??71??1??771??1??71??1??7771??1??71??1??771??1??71??1??77771??1??71??1??771??1??71??1??7771??1??71??1??771??1??71??1??77777固定方式采用耐热胶带??1??71??1??771??1??71??1??7771??1??71??1??771??1??71??1??77771??1??71??1??771??1??71??1??7771??1??71??1??771??1??71??1??77777 |
|
|
|
| (1) 上述条件,为印刷电路板的零部品表面的温度。根据电路板的材质,大小,厚度等,电路板温度和开关表面温度会有很大的不同,关于开关表面温度，也请在上述条件内使用。 |
|
| (2) 根据贴面焊槽的种类,条件不同结果不同,请事先充分进行确认之后使用。 |
|
| 项目 | 条件 | | 焊接温度 | 350℃ max. | | 连续焊接时间 | 3s max. | | 焊剂斗容量 | 60W max. |
|
|
|
|
| 3. 请不要事前在开关端子及印刷电路板的零部件贴装面上涂助焊剂。 |
|
| 4. 进行第2次焊接时，应在开关回复到常温之后进行。 |
|
表示本系列共通的注释。
- 本产品目录中产品的颜色，与实物的颜色有所差异。
- 关于载带品的试制数量，请以最小订货单位（1卷，1箱）的N倍订货。
- 需要直径φ330mm 的卷盘时请向本公司营业部门咨询。
- 本系列产品也可以用于车载。
的使用温度范围设定虽然比通常的大，但是请在使用时仔细确认正式的技术规格书。
