| 加工定制：否 | 品牌：WP 福建上润一级代理 | 型号：WP-LC804-01-ANG-HL-P，WP-L803-01-23-HL-P-T |
| 测量范围：详见底下资料（多种） | 测量精度：测量显示精度：±0.5%FS±1，频率转换精度：±1脉冲(LMS)一般优于0.2% | 外形尺寸：160×80mm横式；80×160竖式，96×96mm(无液晶显示)（mm） mm |
| 显示方式：高亮度LED数码显示；全中文大屏幕（带背光）LCD(液晶)显示； | 工作环境：控制方式：?可选择上限、下限或上上限、下下限控制，带有常开/常闭输出 |
智能流量积算控制仪
智能流量积算控制仪 采用***的微处理器进行智能控制，适用于各种液体、一般气体、蒸汽、天然气等的流量检测与积算控制。采用查表法进行密度补偿，能自动对过热蒸汽、饱和蒸汽进行高精度的积算控制。内置多种流量积算公式，可适应各种流量测量场合。
具有多种信号输入功能,可配接各种压力/差压及频率式流量传感器(如孔板、涡街、涡轮等),且只需通过仪表菜单的简单选定,即可实现上述输入信号之间的轻松切换,提高了仪表的通用性和可靠性。具有多种补偿方式(如温度补偿、压力补偿、温度补偿+压力补偿等)供选择。
测量显示范围宽，可显示整五位的瞬时流量值、温度补偿值、压力补偿值、流量、体积(或差压/频率)值等,以及整十三位的流量累积值(0～9,999,999,999,999),***度高,累积值可***到小数点的后三位(0.001)。还可通过内部参数的设定,使累积值达到99,999,999,999.99×100。带有测量状态标志显示，可方便地测量对象进行观察，输出回路均采用光电隔离。
主要技术参数：
特性 | 数学模型：· 参见仪表操作手册 测量精度： · 测量显示精度：±0.5%FS±1 · 频率转换精度：±1脉冲(LMS)一般优于0.2% 显示方式： · 高亮度LED数码显示； · 全中文大屏幕（带背光）LCD(液晶)显示； · 发光二极管工作状态显示； · 当前日期及时间显示； · 五位(0～99999)瞬时流量值显示； · 11位(0～99,999,999,999)累积流量值显示； · 五位(0～99999)压力补偿值显； · 五位（-19999～99999）温度补偿值显示； · 五位(0～99999)流量(或差压/频率)值显示。 控制方式：· 可选择上限、下限或上上限、下下限控制，带有常开/常闭输出。 控制设定值：· 控制设定值和回差值全量程内自由设定 定量控制： · 可选择流量定量到控制，LED输出指示 · 选择流量定量过程控制，LED输出指示 补偿方式：· 温度、压力、温度+压力自动补偿 |

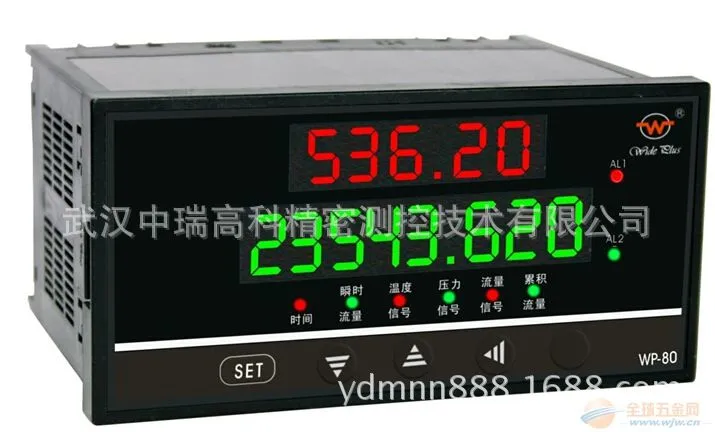

产品外形：
| |
外形尺寸：160×80×115mm 开孔尺寸：152×76mm | 外形尺寸：80×160×115mm 开孔尺寸：72×152mm |
产品接线图
96×96仪表接线图：
160×80、80×160仪表接线图：
型谱表：
型号 | 说明 | |||||||||||||
WP- | □□ | □ | □□ | -□ | □ | -□ | □ | □ | -□ | □ | -□□ | -□ |
| |
外形 特征 | L |
|
|
|
|
|
|
|
|
|
|
| 双屏数码横式显示 | |
LS |
|
|
|
|
|
|
|
|
|
|
| 双屏数码竖式显示 | ||
LC |
|
|
|
|
|
|
|
|
|
|
| 大屏幕LCD液晶横式显示 | ||
LCS |
|
|
|
|
|
|
|
|
|
|
| 大屏幕LCD液晶竖式显示 | ||
外形尺寸 | 8 |
|
|
|
|
|
|
|
|
|
| 160×80mm横式；80×160竖式 | ||
9 |
|
|
|
|
|
|
|
|
|
| 96×96mm(无光柱显示) | |||
控制作用 | 01 |
|
|
|
|
|
|
|
|
| 无补偿 | |||
02 |
|
|
|
|
|
|
|
|
| 带补偿输入 | ||||
03 |
|
|
|
|
|
|
|
|
| 过热蒸汽带温度、压力补偿 | ||||
04 |
|
|
|
|
|
|
|
|
| 饱和蒸汽带温度、压力补偿 | ||||
05 |
|
|
|
|
|
|
|
|
| 用户特定曲线补偿---查表法 | ||||
通讯方式 | 0 |
|
|
|
|
|
|
|
| 无通讯输出 | ||||
2 |
|
|
|
|
|
|
|
| RS-232C通讯方式 | |||||
8 |
|
|
|
|
|
|
|
| RS-485通讯接口 | |||||
输出方式 | 0 |
|
|
|
|
|
|
| 无输出 | |||||
1 |
|
|
|
|
|
|
| 继电器控制或报警输出 | ||||||
2 |
|
|
|
|
|
|
| （4～20）mA输出（对应补偿后瞬时流量） | ||||||
3 |
|
|
|
|
|
|
| 恒流（0～10）mA输出（对应补偿后瞬时流量） | ||||||
4 |
|
|
|
|
|
|
| 恒压（1～5）V输出（对应补偿后瞬时流量） | ||||||
5 |
|
|
|
|
|
|
| 恒压（0～5）V输出（对应补偿后瞬时流量） | ||||||
6 |
|
|
|
|
|
|
| SCR可控硅过零触发脉冲输出 | ||||||
7 |
|
|
|
|
|
|
| SSR固态继电器控制信号输出 | ||||||
8 |
|
|
|
|
|
|
| 特殊规格变送输出 | ||||||
输入方式 | □ |
|
|
|
|
|
| 流量、差压或频率(见输入类型) | ||||||
| □ |
|
|
|
|
| 压力补偿输入（见输入类型） | |||||||
|
| □ |
|
|
|
| 温度补偿输入（见输入类型） | |||||||
报警 | N |
|
|
| 无控制/报警（可省略） | |||||||||
H |
|
|
| 报警为上限报警 | ||||||||||
L |
|
|
| 报警为下限报警 | ||||||||||
B |
|
|
| 流量定量到控制自动启动 | ||||||||||
C |
|
|
| 流量定量过程控制自动启动 | ||||||||||
D |
|
|
| 流量定量到控制自动清零 | ||||||||||
***报警 | N |
|
| 无报警 | ||||||||||
H |
|
| ***报警为上限报警 | |||||||||||
L |
|
| ***报警为下限报警 | |||||||||||
B |
|
| 流量定量到控制-手动启动 | |||||||||||
C |
|
| 流量定量过程控制-手动启动 | |||||||||||
馈电输出 | P |
| 单路DC24V馈电输出 | |||||||||||
2P |
| 双路DC24V馈电输出 | ||||||||||||
供电方式 |
| AC220V供电(线性电源，可省略) | ||||||||||||
T | AC90～265V供电（开关电源） | |||||||||||||
W | DC24V供电 | |||||||||||||
选型举例 | WP-L802-02-FAG-HL；WP-LS802-21-AAG-HL；WP-LCS804-01-ANG-HL-P；WP-LC804-01-ANG-HL-P。 | |||||||||||||
注：
1、外接启动、停止、清零功能见随机接线图。
2、L802、L803、L804系列可通过设定仪表二级参数互相切换。测量饱和蒸汽时可只选择压力或温度补偿任意一种即可。
3、如用户选择特定曲线补偿输入(查表法)时，请在订货时提供相关技术参数或密度表格。
输入类型：
代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 | 代码 |
A | 4mA～20mA | -19999～99999d | O | 脉冲-集电极开路 | 0～5KHz | 本表所列为量程，用户可在量程范围内通过修改仪表二级参数确定量程范围 |
B | 0～10mA | -19999～99999d | E | 热电偶E型 | 0～1000℃ | |
C | 1V～5V | -19999～99999d | K | 热电偶K型 | 0～1300℃ | |
D | 0～5V | -19999～99999d | R | 用户特定 | -19999～99999d | |
F | 脉冲 | 0～5KHz | N | 无补偿输入 |
| |
G | Pt100 | -200～650℃ |
|
|
|
选型：
WP-LC802-82-AAG-HL-P-T
WP-LS801-82-A-HL-T
WP-L802-02-A-HL-P
WP-L802-72-BBB-HL-P
WP-L802-02-AAG-HL-P-A
WP-L803-02-AAA-HL-2P-T
WP-L801-02-A-HL-T
WP-L802-00-AAG-N-P
WP-L802-02-FAG-HL
WP-L801-01-ANN-HL-P-T
WP-LS802-21-AAG-HL
WP-L803-01-FAG-HL-2P
WP-L801-01-AGN-HL-P-T
WP-L801-00-A-N-P
WP-L802-01-AAG-HL-2P
WP-L801-02-F-N-P
WP-L801-01-ANN-HL-P
WP-L801-02-A-HL
WP-L802-82-AAG-HL-2P
WP-L801-02-FNN-HB-P
WP-L801-01-F-HL-P
WP-L801-00-F-N
WP-L801-02-F-N-P
WP-L803-82-FAG-N-2P
