KHK标准齿轮介绍

种类齐全,常备175系列、15200品目
在KHK集团公司、常时备有可以即时投入使用、种类丰富的标准齿轮。
多达175系列、15200品目的标准齿轮可供你选择、你一定可以在其中选出符合自己设计意图的一款。
例如、模数及齿数选定后，可以根据用途在12种不同材料的齿轮中加以选择。

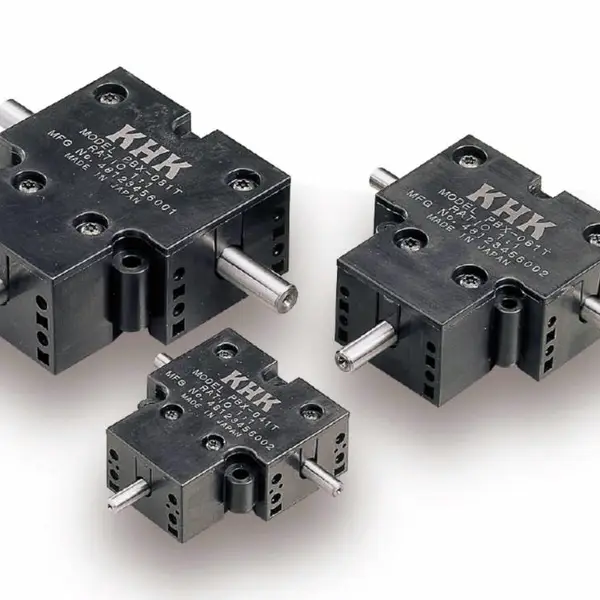

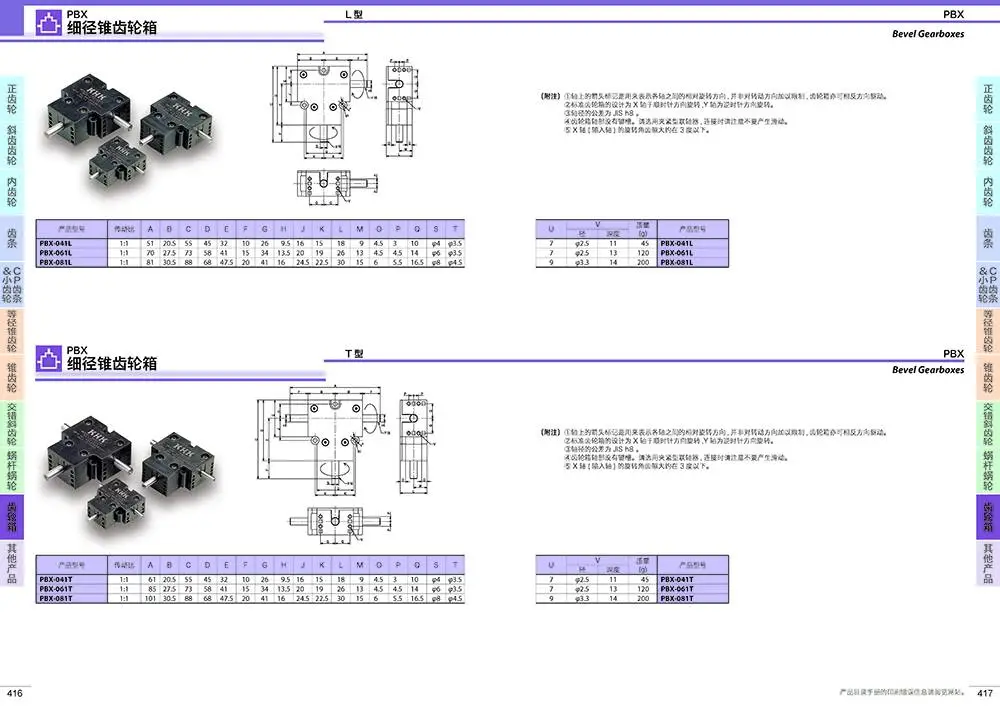

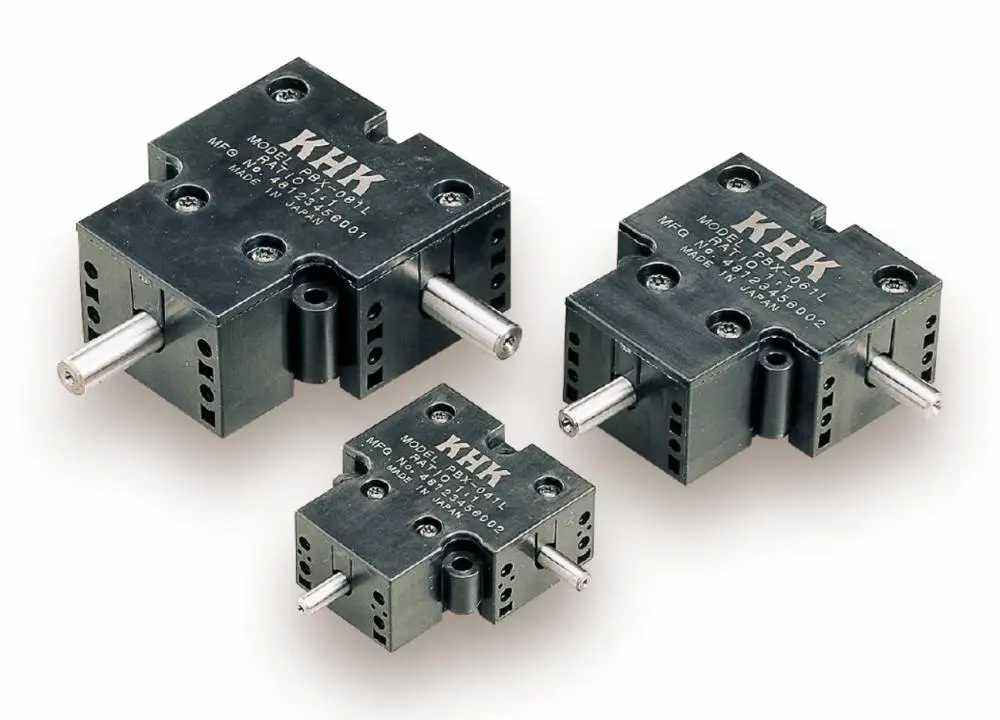

PBX细径锥齿轮箱

特长

1. 轻量、小巧

2. 安装方向灵活

3. 不需保养

4. 传动比 1:1

1.轻量、小巧

构造简单 , 外壳材料为树脂

树脂使用了耐腐蚀性和耐热性优异的材质

2.安装方向灵活

有通孔及下孔 ,

可在任意方向安装

3.不需保养

齿面出厂前涂有黄油

4.传动比

1：1

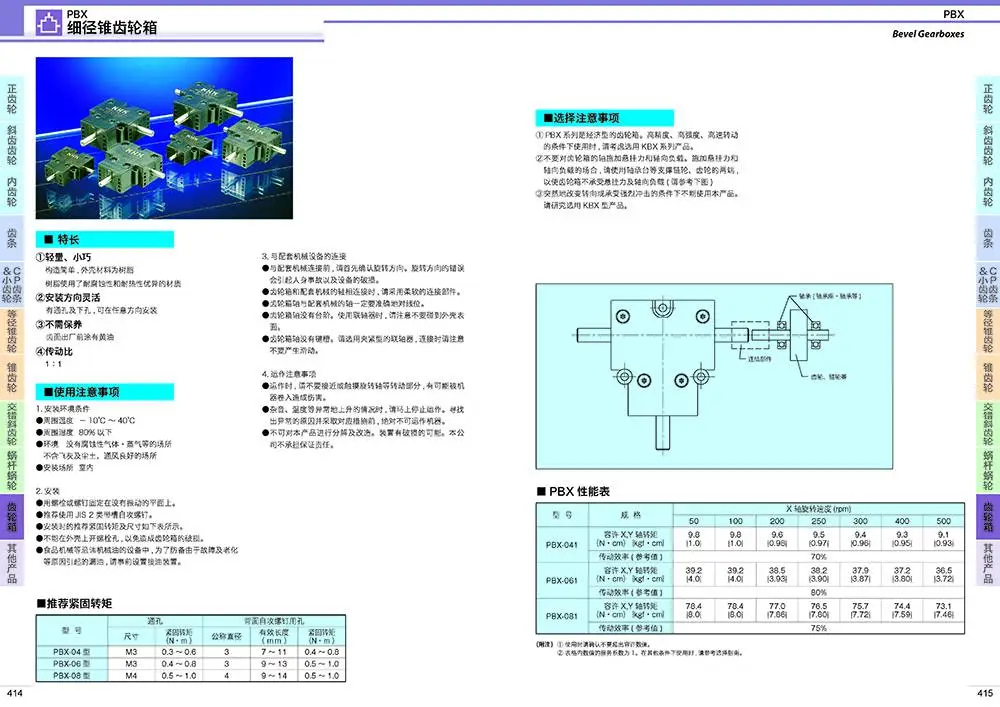

使用注意事项

1.安装环境条件

周围温度  － 10℃ ～ 40℃

周围湿度  80% 以下

环境　没有腐蚀性气体·蒸气等的场所

不含飞灰及尘土、通风良好的场所

安装场所  室内

2.安装

用螺栓或螺钉固定在没有振动的平面上。

推荐使用 JIS 2 类带槽自攻螺钉。

安装时的推荐紧固转矩及尺寸如下表所示。

不能在外壳上开螺栓孔 , 以免造成齿轮箱的破损。

食品机械等忌讳机械油的设备中 , 为了防备由于故障及老化等原因引起的漏油 , 请事前设置接油装置。

3.与配套机械设备的连接

与配套机械连接前 , 请首先确认旋转方向。旋转方向的错误会引起人身事故以及设备的破损。

齿轮箱和配套机械的轴相连接时 , 请采用柔软的连接部件。

齿轮箱轴与配套机械的轴一定要准确地对线位。

齿轮箱轴没有台阶。使用联轴器时 , 请注意不要碰到外壳表面。

齿轮箱轴没有键槽。请选用夹紧型的联轴器 , 连接时请注意不要产生滑动。

4.运作注意事项

运作时 , 请不要接近或触摸旋转轴等转动部分 , 有可能被机器卷入造成伤害。

杂音、温度等异常地上升的情况时 , 请马上停止运作。寻找出异常的原因并采取对应措施前 , 不可运作机器。

不可对本产品进行分解及改造。装置有破损的可能。本公司不承担***责任。
