等径锥齿轮 – 伞齿轮最常用作两垂直轴的传动

伞型直齿轮，即锥形齿轮，与斜齿轮的主要区别如下：

一、特点不同

1、锥形齿轮：与柱形齿轮相比，能够改变传动方向。单级传动比可到6，到8；曲线齿锥齿轮具有传动平稳、噪声小及承载能力大等特点。

2、斜齿轮：齿轮采用优质高强度合金钢，表面渗碳硬化处理，承载能力强，经久耐用。在实际应用中，斜齿轮因传动平稳，冲击、振动和噪声较小等特点，故而在高速重载场合使用广泛。

二、作用不同

1、锥形齿轮：用于相交轴间的传动。

2、斜齿轮：用于传递平行轴之间的运动和动力。

三、缺点不同

1、锥形齿轮：偏铣时齿厚。

2、斜齿轮：齿轮啮合时会产生轴向分力。而轴向力是由螺旋角引起的，螺旋角越大所产生的轴向力越大。为了不使斜齿轮产生过大的轴向力，设计时通常般取=8～15。

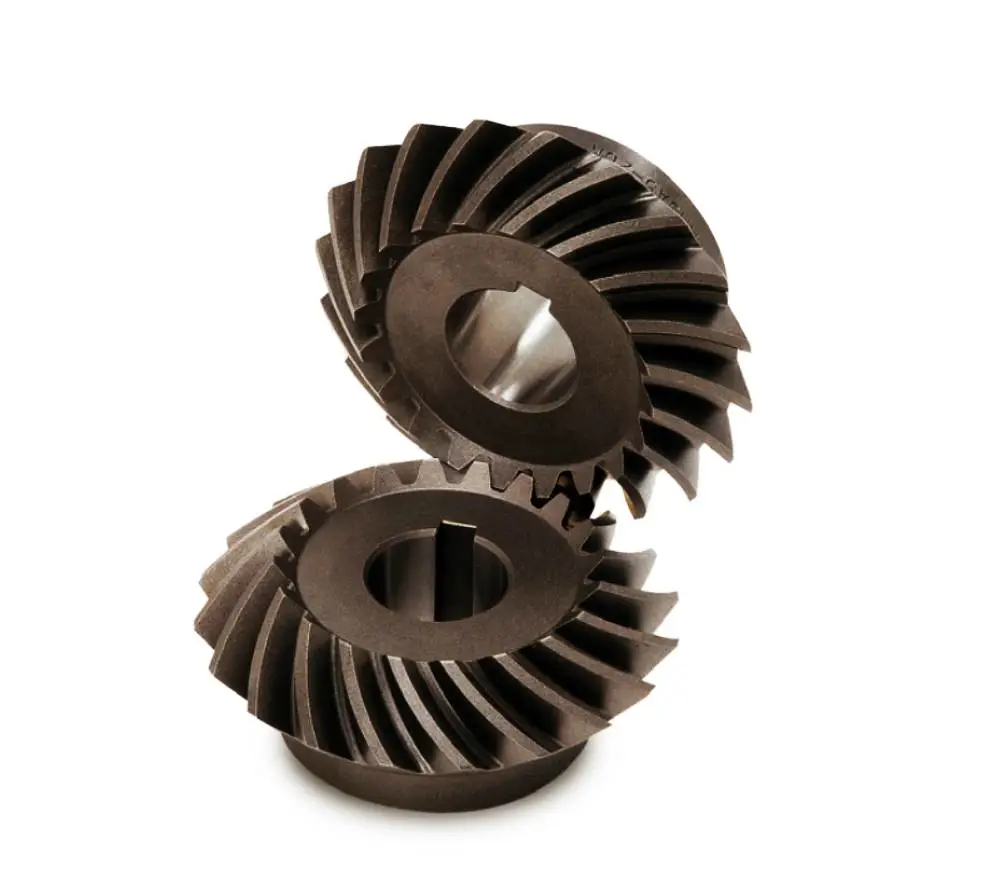

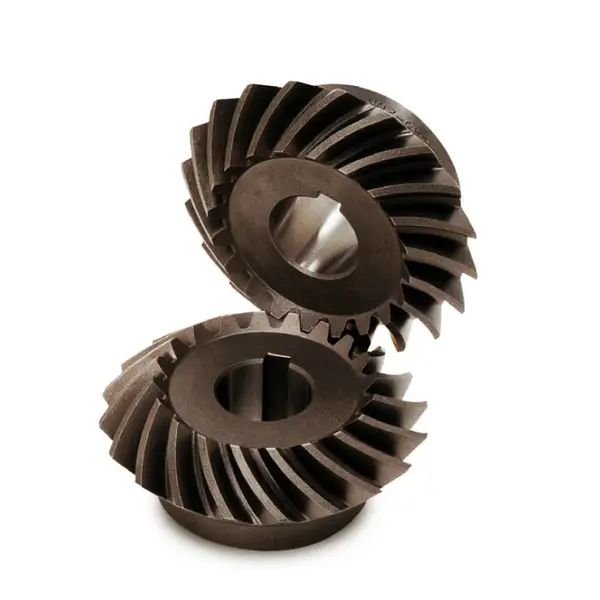

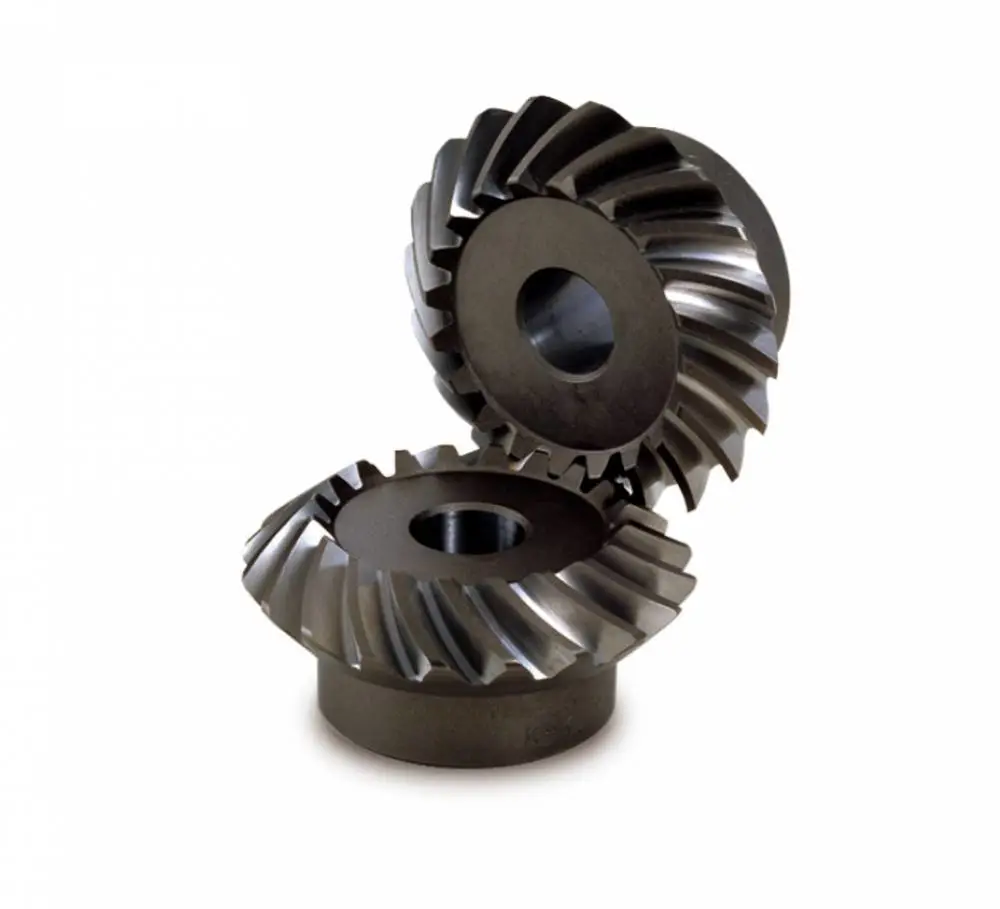

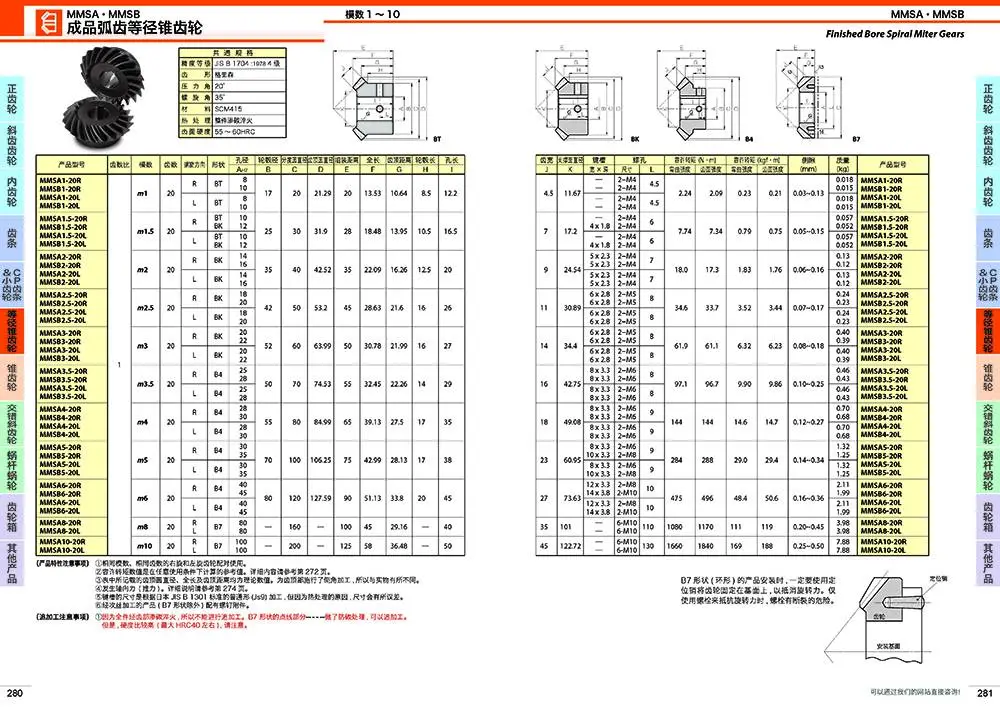

MMSA / MMSB成品弧齿等径锥齿轮

模数 : 1 – 10

材料 : SCM415

热处理 : 整件渗碳淬火

齿面加工 : 切削

齿轮精度 : JIS 4

不需追加工的成品。具有高强度及高耐磨性。

另外，因为轴可以设置为任意角度，所以有轴线不在90度相交（非直角）的伞齿轮，被称为斜交等径锥齿轮。KHK能够生产轴角范围在45到120度的斜交等径锥齿轮。

直齿伞齿轮

螺旋锥齿轮与准双曲面锥齿轮是汽车主减速器中主要采用的传动方式。它们有什么区别呢?

      螺旋锥齿轮如图2(a)所示，其主、从动齿轮轴线相交于一点，交角可以是任意的，但在绝大多数汽车驱动桥中，主减速器齿轮副采用90°角垂直布置方式。由于轮齿端面重叠的影响，至少有两对以上的轮齿同时啮合，因此，螺旋锥齿轮能承受较大的载荷，加之其轮齿不是在全齿长上同时啮合，而是逐渐由齿的一端连续转向另一端，使得其工作平稳，即使在高速运转时，噪声和振动也是很小的。

          准双曲面齿轮如图2(b)所示，其主、从动齿轮轴线不相交而呈空间交叉，其空间交叉角也多采用90°角异面垂直方式。主动齿轮轴相对于从动齿轮轴有向上或向下的偏移(相应地称为上偏置或下偏置)。当偏移量大到一定程度时，可使一个齿轮轴从另一个齿轮轴旁通过。这样就能在每个齿轮的两边布置尺寸紧凑的轴承，对于增强支撑刚度、***轮齿正确啮合，从而提高齿轮寿命大有益处，它适用于贯通式驱动桥。

            与螺旋锥齿轮由于齿轮副的轴线相交而使得主、从动齿轮的螺旋角相等的情况不同，准双曲面齿轮副的轴线偏移使得其主动齿轮螺旋角大于从动齿轮螺旋角。因此准双曲面锥齿轮副的法向模数虽相等，但端面模数是不等的(主动齿轮的端面模数大于从动齿轮的端面模数)。这使得准双面锥齿轮传动的主动齿轮比相应的螺旋锥齿轮传动的主动齿轮有更大的直径和更好的强度和刚度。另外，由于准双曲面锥齿轮传动的主动齿轮直径和螺旋角都较大，从而使其齿面接触应力降低，寿命提高。

但传动比较小时，准双面锥齿轮传动的主动齿轮相对于螺旋锥齿轮的主动齿轮就显得过大，这时选用螺旋锥齿轮更合理。

螺旋伞齿轮的应用：

           螺旋伞齿轮广泛应用于国内外油田石化机械、各类机床、各种机械加工设备、工程机械、冶金设备、轧钢机械、矿山机械、煤矿机械、纺织机械、船舶机械、船舶工业、航空航天、叉车、电梯、减速机、飞机制造等许多行业领域。螺旋伞齿轮配套使用在各种机械设备上，表现出其***的性能，深受航空航天装备制造厂、轮船造船厂、工程机械厂、冶金设备厂、轧钢备件厂、轧钢机械厂、轧钢厂、冶金机械厂、矿山机械厂、煤矿机械厂、油田石化机械厂、纺织机械厂、机床厂、设备公司、电梯公司、飞机制造厂、减速机厂、采煤机械厂、轻工机械厂、轧钢厂、轧钢设备厂、冶金设备厂等各类客户喜爱。
