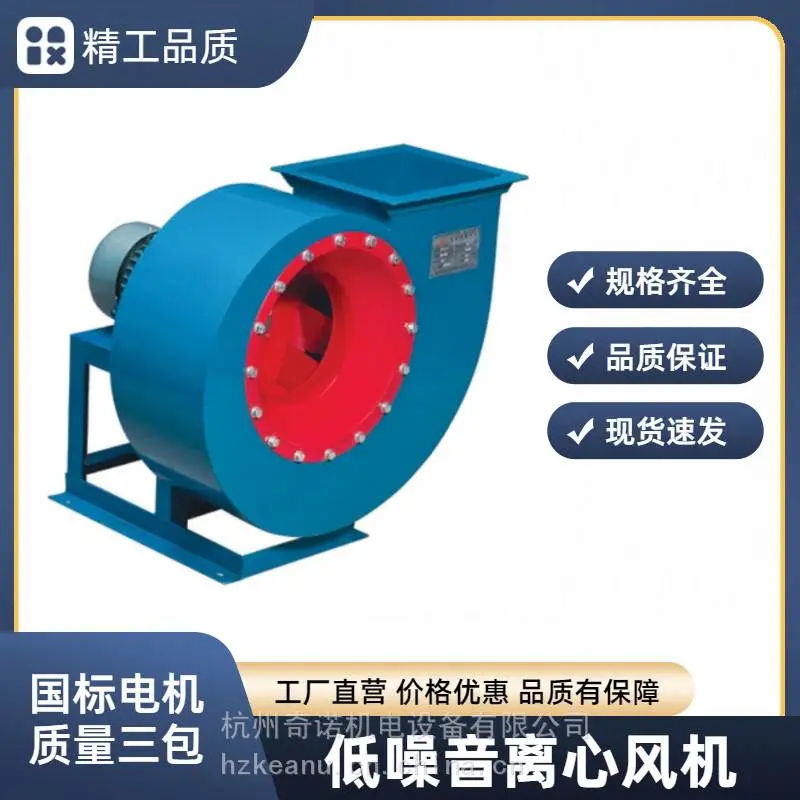

供应4-72-7.1A型11KW功率离心通风机

一 、 4-72系列离心式通风机用途：

     4-72离心通风机可作为化工厂及大型建筑物的室内通风换气用，输送空气和其它不自然的，对人体有害的，有爆炸性气体环境，对钢材无腐蚀性的气体。

4-72型风机可作为气体的通风换气用。气体内不许有粘性物质，所含尘土及硬质颗粒物不大于150g/m3。气体温度不得超过80℃。

二 、4-72系列离心式通风机型式：

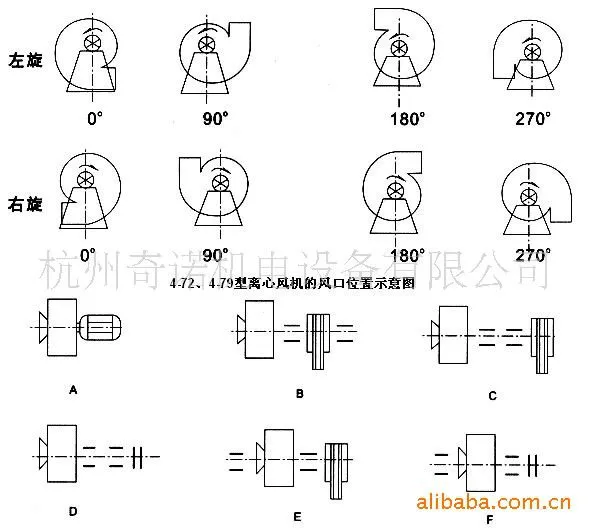

      从电机一侧正视，叶轮顺时针旋转者称右旋风机，以“右”表示；叶轮逆进针旋转者称左旋风机，以“左”表示。风机的出口位置，以机壳的出风口角度表示。4-72型风机№2.8～6出厂时均做成一种型式，使用单位根据要求再安装成所需要的位置，订货时不需注明。其中№2.8出风口位置调整范围是0°～255°，间隔是45°；№16、20出风口位置制成固定的三种0°、90°、180°，不能调整，订货时需注明。

三、4-72系列离心式通风机传动方式：

     风机型式及传动试(亦适用于9-19、C6-48及其它离心风机)

风机分左旋和右旋两种型式，从电机(皮带轮)侧正视，叶轮按顺时针方向旋转为右旋，逆时针旋转为左旋。A式为电机直联传动, B、C、E式为皮带传动，D、F式为联轴器传动。
四、风机的结构
      4-72型风机中№2.8～6主要由叶轮、机壳、进风口、电机等部分组成。№8～20除具有上述部分外，还有传动部分。
      （1）叶轮：由10个后倾机翼型叶片、曲线型前盘和平板后盘组成，用钢板制造，并经动、静平衡校正，空气性能良好，效***，运转平稳。
      （2）机壳：做成二种不同型式。其中№2.8～12机壳作成整体，不能拆开，№16～20的机壳制成三开式，除沿中分水平面分为两半外，上半部再沿中心线垂直分为两半，用螺栓连接。
      （3）进风口：制成整体，装于风机一侧，与轴向平行的截面为曲线开关作用是能使气流顺畅时入叶轮，且损失较小。
      （4）传动：由主轴、轴承箱、流动轴承、皮带轮或联轴器组成。

        4-72型离心风机可作为易燃易挥发性气体的通风换气用。气体内不许有粘性物质，所含尘土硬质颗粒物不大于150mg／m3。气体温度不得超过80"C。 B4-72型风机的性能与选用件及地基尺寸与4-72型一致，可按其样本选择。该风机结构基本与4—72型相同，№2.8～6A采用B35型带法兰盘与底脚的电动机，№6～12C、D电动机选用该表中与Y系列对应的YB系列，安装型式为B3。

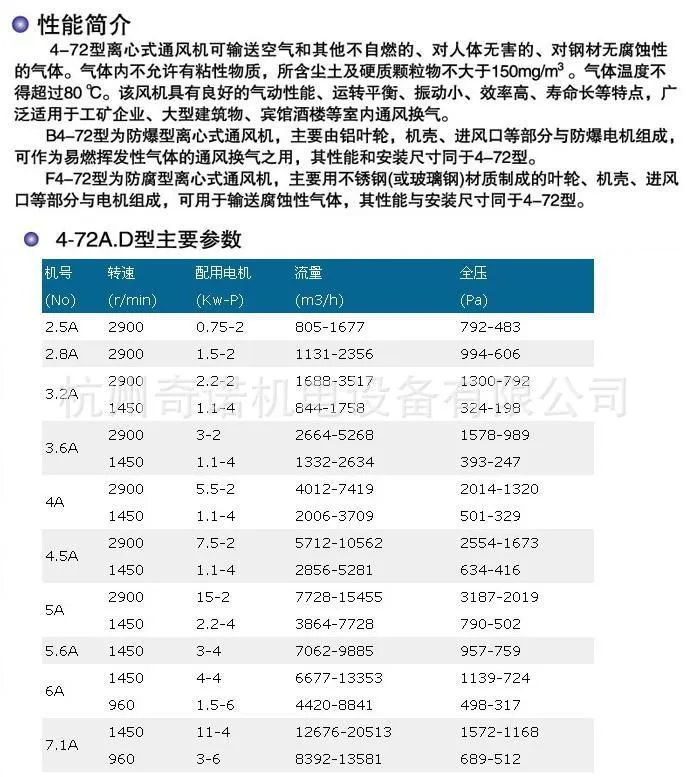

五、4-72型离心式通风机性能参数表
