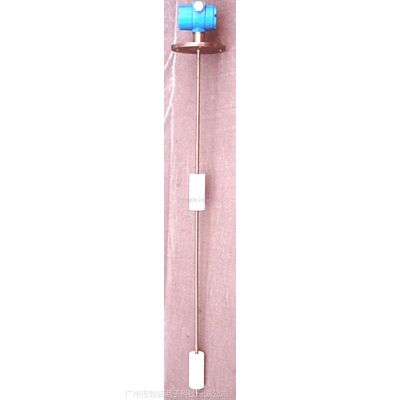

防腐耐高温型磁致伸缩液位仪

磁致伸缩工作原理

     传感器的核心包括一条铁磁材料的测量感应元件，一般被称为 "波导管"，一个可以移动的永磁铁，磁铁与波导管会产生一个纵向向的磁场。

每当电流脉冲(即 "询问信号")由传感器电子头送出并通过波导管时，***个磁场便由波导管的径向方面制造出来(见图)。

当这两个磁场在波导管相交的瞬间，波导管产生 "磁致伸缩" 现像，一个应变脉冲即时产生。这个被称为 "返回信号" 的脉冲以超声的速度从产生点(即位置测量点)运行回传感器电子头并被检测器检出来。准确的磁铁位置测量是由传感器电路的一个高速计时器对询问信号发出到返回信号到达的时间周期探测而计算出来，这个过程极为快速与***无误。

利用计算脉冲的运行时间来测量永磁铁的位置为我们提供了一个值的位置读数，而且永远不需要定期重标或担心断电后归零的问题。非接触式的测量消除了机械磨损的问题，***了的重复性和持久性。

由于我们对铁磁材料，磁效和超声过程的广泛认知与多年的生产经验，我司对市场上高精度的非接触式位置测量保持着***的性能标准。

     磁致伸缩液位计是利用韦德曼效应原理，通过现代***的电子技术手段，精密的计测脉冲波间的时间值，达到***测量液体的液位的目的。这一方式原理生产的液位计是目前测量液位领域最为***、简单，性能稳定可靠成熟的产品。尤其是在小量程、常温、常压这普通环境下更独具优势，是其它测量方法不可比的。我公司自己研制生产出这一产品，使广大的客户可底成本的获得这一高性能产品使用。

B、特点

a、高稳定性、高可靠性、；

b、高精度；

c、结构精巧，安装简单、方便；

d、防腐蚀，防电磁干扰，防液体波动干扰；

e、性价比高。一只液位计可同时测量两个或多个介质面及多点介质温度。

C、主要性能

量程：0~6000mm

精度：±0.3mm

分辩率：0.05mm

环境温度:：-25℃~150℃

液体温度：-25℃~150℃

过程接口：3/4″NPT

电源：DC24V

输出信号：4~20mA,RS-485，HART协议等

温度测量：-25℃~70℃

温度误差：±0.5℃

防爆等级：ExiaⅡBT4

D、典型应用
      1、测量卧式储罐的液位              2、用生产控制
