产品介绍：

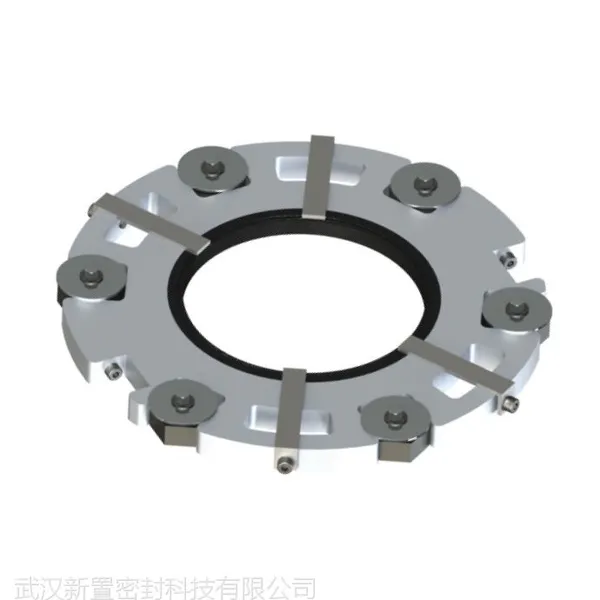

DSF-E型剖分式油封，为磁力装配型双剖分式组合开口油封，其特点在于其能够适应设备端面既无安装孔，也无螺栓孔可供借用的使用环境。同时，与D型具有相同的在线无缝装配并确保“零泄漏”的使用性能和效果。

优势性能

双剖分式设计，用于在线安装、更换或改造。

肩部中央凹凸设计，防止密封环与支撑环之间发生相对运动。

密封环剖分处导向插销（孔）设计，方便精准粘接而不错位。

弹簧槽外延设计，方便安装弹簧和观测剖分处粘接效果。

可借用设备端盖上的螺栓孔或采用磁力螺栓固定。

可选材质：NBR、HNBR、FKM、ACM等耐油橡胶。

适用工况：

冶金、炼油、化工、化肥、风电、火电、供热、船舶等行业

机械设备中的齿轮箱、轴承箱旋转轴端密封

润滑脂和润滑油环境

立式或卧式设备

适合在迷宫密封和填料密封外装安装

安装指南

1.将DSF-E型剖分式油封从剖分处掰开绕轴套装于旋转轴上，将剖分处置于轴的一侧，用随货配赠的专用胶粘剂涂抹于剖分处下端面，将导向插销与导向插孔对接，适度压紧对接面并保持10-20秒至剖分处粘接牢固（见图1）。2、将弹簧绕轴对接拧紧后移入密封件的弹簧槽中（见图2、3）。3、将装有定位块的支撑环对称环抱与密封环外圆周上（支撑环上的防转销须与密封环上的防转凹槽配合好），紧固支撑环连接螺栓（见图4）。4、安装磁力螺栓（在设备端盖上有可借用的螺栓孔时，利用标准螺栓紧固），拆卸定位块，完成安装（见图5）。

注意事项：

(1)DSF-E型剖分式油封在运输及拆装过程中，不能受阳光直接照射，不能受挤压，剖分处两端切忌沾油污。

(2)安装油封前，须清除轴面、设备端面上的油污、锈渍、毛刺，如轴面有损伤，须避开密封唇或修复。

(3)安装DSF-E型剖分式油封时，一定要使主密封唇唇缘端朝向被密封的油液一侧，切忌反向装配。

(4)粘接DSF-E型剖分式油封剖分处时，须在粘接处轴面涂抹极薄的油膜，防止粘接过程中可能溢出的胶粘剂将DSF剖分式油封密封唇粘连于旋转轴上。
