| 品牌：金鼎 | 型号：PZ973W | 连接形式：法兰 |
| 主体材料：不锈钢 | 公称通径：DN250mm | 适用介质：水 |
| 材质：不锈钢 | 密封形式：硬密封型 | 标准：国标 |
| 外形：中型 | 流动方向：单向 | 驱动方式：电动 |
| 零部件及配件：执行器 | 用途：截止 | 压力环境：常压 |
| 工作温度：常温 | 类型(通道位置)：直通式 | 规格：DN200 |

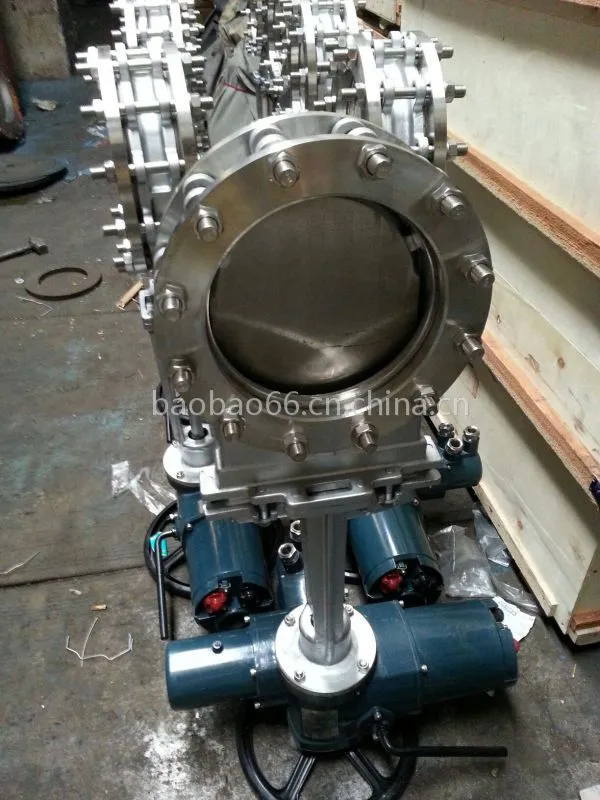

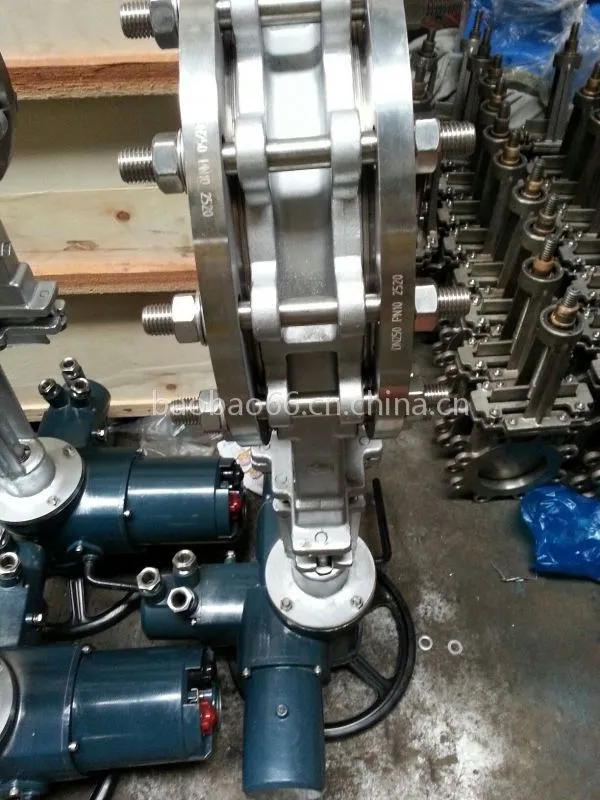

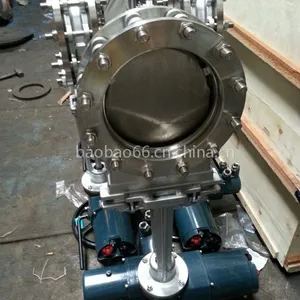

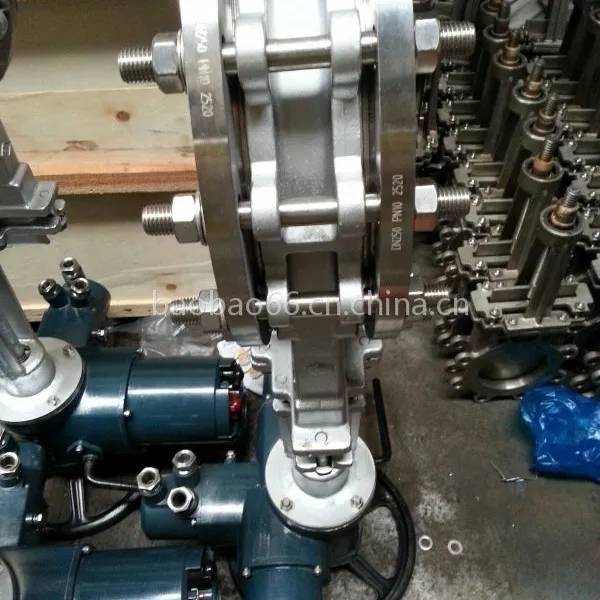

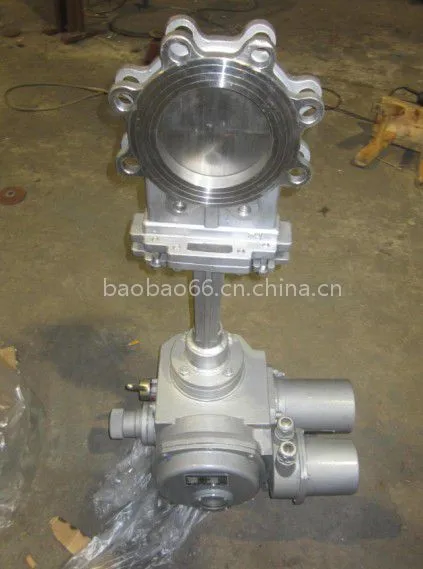

PZ973W-10NR电动高温排渣闸阀、耐高温灰渣阀、刀型放灰闸阀性能特点
1超短结构长度，节省材料，可使管路系统整体重量大大减轻。
2占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。
3 闸板选用奥氏体不锈钢，耐腐性能大大提高，可***防止由于闸板腐蚀引起的密封泄漏。
4上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活。
5 闸板具有“闸刀"的功能，能***闸断介质中各类杂物。
主要性能规范：
型 号 | 公称压力 | 试验压力Ps（Mpa） | 适 用 介 质 | 工作温度 | ||
强度试验 | 密封试验 | 气密封试验 | ||||
PZ973H-10 | 1.0 | 1.5 | 1.1 | 0.6 | 渣水混合物空气灰混合物 |
|
Z973H-16C | 1.6 | 2.4 | 1.8 | |||
Z973H-10v | 1.0 | 1.5 | 1.1 | 0.6 | 干灰、煤渣、钢渣 | ≤540℃ |
Z973W-10NR | ≤900℃ | |||||
PZ973W-10NR电动高温排渣闸阀、耐高温灰渣阀、刀型放灰闸阀主要零件材料：
零件名称 | 阀 体 | 阀 杆 | 闸 板 | 支 架 | 阀杆螺母 | 密 封 面 |
Z973Y-10V | ZG15CrMoV | 38CrMoAlA | 1Cr18Ni9Ti | WCB | ZQAl9-9 | 堆焊钴基 |
Z973W-10NR | ZG2Cr25Ni20Si2 | 38CrMoAlA | ZG2Cr25Ni20Si2 | ZG15Cr1MoV | ZQAl9-4 | 本体 |
Z973H-16C | WCB | 2Cr13 | 3Cr13 | WCB | ZQAl9-4 | 不锈钢 |
PZ973W-10NR电动高温排渣闸阀、耐高温灰渣阀、刀型放灰闸阀主要外形及连接尺寸(mm)
公称压力 | DN | L | D1 | D2 | H | A | B | C | D | N-Φ | 电装型号 |
0.6 MPa | 50 | 48 | 90 | 110 | 600 | 215 | 125 | 318 | 197 | 4-M12 | DZ10 |
65 | 48 | 110 | 130 | 670 | 215 | 125 | 318 | 197 | 4-M12 | DZ10 | |
80 | 51 | 125 | 150 | 680 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 | |
100 | 51 | 145 | 170 | 700 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 | |
125 | 57 | 175 | 200 | 720 | 215 | 125 | 318 | 197 | 8-M16 | DZ10 | |
150 | 57 | 200 | 225 | 790 | 215 | 125 | 318 | 197 | 8-M16 | DZ10 | |
200 | 70 | 255 | 280 | 850 | 215 | 125 | 363 | 197 | 8-M16 | DZ15 | |
250 | 70 | 310 | 335 | 1100 | 215 | 125 | 363 | 197 | 12-M16 | DZ20 | |
300 | 76 | 362 | 395 | 1180 | 215 | 125 | 363 | 197 | 12-M20 | DZ20 | |
350 | 76 | 412 | 445 | 1280 | 215 | 125 | 363 | 197 | 12-M20 | DZ30 | |
400 | 89 | 462 | 495 | 1460 | 215 | 125 | 363 | 197 | 16-M20 | DZ45 | |
450 | 89 | 518 | 550 | 1600 | 240 | 235 | 437 | 277 | 16-M20 | DZ45 | |
500 | 114 | 568 | 600 | 1800 | 240 | 235 | 437 | 277 | 16-M20 | DZ60 | |
600 | 114 | 670 | 705 | 2100 | 240 | 235 | 437 | 277 | 20-M22 | DZ60 | |
700 | 127 | 775 | 810 | 2300 | 274 | 260 | 526 | 283 | 24-M22 | DZ90 | |
800 | 127 | 880 | 920 | 2500 | 274 | 260 | 526 | 283 | 24-M27 | DZ120 | |
900 | 154 | 980 | 1020 | 2700 | 319 | 295 | 554 | 309 | 24-M27 | DZ180 | |
1000 | 165 | 1080 | 1120 | 2900 | 319 | 295 | 554 | 309 | 28-M27 | DZ250 | |
1200 | 190 | 1295 | 1340 | 2300 | 319 | 295 | 554 | 309 | 32-M27 | DZ250 | |
1.0 MPa | 50 | 48 | 100 | 125 | 600 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 |
65 | 48 | 120 | 145 | 670 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 | |
80 | 51 | 135 | 160 | 680 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 | |
100 | 51 | 155 | 180 | 700 | 215 | 125 | 318 | 197 | 8-M16 | DZ10 | |
125 | 57 | 185 | 210 | 720 | 215 | 125 | 318 | 197 | 8-M16 | DZ10 | |
150 | 57 | 210 | 2400 | 790 | 215 | 125 | 363 | 197 | 8-M20 | DZ15 | |
200 | 70 | 265 | 295 | 850 | 215 | 125 | 363 | 197 | 8-M20 | DZ20 | |
250 | 70 | 320 | 350 | 1140 | 215 | 125 | 363 | 197 | 12-M20 | DZ20 | |
300 | 76 | 368 | 400 | 1180 | 215 | 125 | 363 | 197 | 12-M20 | DZ30 | |
350 | 76 | 428 | 460 | 1280 | 215 | 125 | 363 | 197 | 16-M20 | DZ30 | |
400 | 89 | 482 | 515 | 1460 | 240 | 235 | 437 | 277 | 16-M22 | DZ45 | |
450 | 89 | 532 | 565 | 1600 | 240 | 235 | 437 | 277 | 20-M22 | DZ45 | |
500 | 114 | 585 | 620 | 1800 | 240 | 235 | 437 | 277 | 20-M22 | DZ60 | |
600 | 114 | 685 | 725 | 2100 | 240 | 235 | 437 | 277 | 20-M27 | DZ60 | |
700 | 127 | 800 | 840 | 2300 | 274 | 260 | 526 | 238 | 24-M27 | DZ120 | |
800 | 127 | 898 | 950 | 2500 | 319 | 295 | 554 | 309 | 24-M30 | DZ180 | |
900 | 154 | 1005 | 1050 | 2700 | 319 | 295 | 554 | 309 | 28-M30 | DZ180 | |
1000 | 165 | 1115 | 1160 | 2900 | 319 | 295 | 554 | 309 | 28-M30 | DZ250 |
浙江高行阀业有限公司 是一家专业从事刀型闸阀、浆液阀、闸阀、旋塞阀、截止阀、止回阀和底阀、节流阀、安全阀、球阀、蝶阀、疏水阀、减压阀生产，销售为一体的大型阀门股份公司。公司目前拥有UL认证。并具有刀型闸阀、浆液阀鉴定检测资质。公司现有***刀型闸阀、浆液阀工程师5名、一级、二级、三级项目经理及相关阀门专业技术人员10于人，全面实现了科学管理及安全管理。 公司占地面积20亩，年产闸阀9000件。浆液阀阀体加工10000件，公司拥有多条阀门生产线，使得阀门生产步骤简华能生产出质优价廉的各型阀门。阀门制作和工程安装吸取欧、美、日、澳洲等发达国家和地区数十年之精华。严格遵守***国际质量管理体系，不断优化产品品质和提高工程质量。公司利用和同济大学的3D3S软件进行应力分析、结构计算和图纸设计，同时公司还配有***同行的报价系统、原材料清单和成本分析软件，可以根据业主的需要提供既美观又经济实用的方案。 我公司有丰富的的各种阀门零部件供应链，能为客户提供丰富的阀门附属配件，各式法兰，各式电动头，电动执行器，密封材料。 我公司的刀型闸阀是一种结构长度短、体积小、密封可靠、使用寿命长的刀闸阀。构成中包括阀体、闸板、阀盖、阀杆和传动机构，其特点是阀体为平面板状结构、与管道对夹连接，闸板采用单闸板，一侧与阀体阀座密封，背面与阀体另一侧之间楔形接触，密封面与介质流向相对。所述楔形接触结构是在密封面背面均设楔形压紧块，阀体另一侧对应压紧块处设调节顶丝。这种刀型闸阀的阀体结构长度短、重量轻、阀座密封面可免受介质冲刷，密封面受压均匀、贴合严密、在关闭过程中可将阀座密封面上的尘粒、焦油等刮走以及排污方便等优点。又有明杆支耳式刀型闸阀和暗杆式，广泛应用于排水、供热、电站、化工、食品、造纸、制药、煤碳、采矿等工程，满足了现代工、农业的自动化要求。 我们有着全国***网络销售渠道，有各地的***代理商，广泛的分布于广东、新疆、重庆、上海、北京、山西、江苏、湖北、湖南、江西、广西、河北、青、安徽等10多省（直辖市）。 我公司将始终坚持“质量、信誉至上、优质的产品，优良的服务，互惠双赢”为用户负责的经营完旨，以质量树形象。公司在提高钢结构产品质量的同时，不断采用新的科技手段和方法，改进产品在制作、检验以及安装过程中的控制措施。同时在技术人员的素质提高上，投入了大量精力。 回顾创业史，展望新发展，质优价廉和为用户提供尽善尽美的服务是公司永恒的追求，赶超***水平是铸泰阀门的奋斗目标，为了全力满足各行各业对高品质产品的需求，拓展更为广阔的市场空间，不断发展壮大自身，公司重新制定了更高更新的发展规划。
