FBDZ36-2XDFL型高效节能荧光灯单脚防爆电子镇流器

电子镇流器是将市电经整流滤波后,再经DC／AC电源变换器(逆变)产生高频电压点亮灯管.其特点是灯管点燃前高频高压,灯管点燃后高频低压(灯管工作电压).目前***使用的是具有电压馈电半桥式逆变器类型的电子镇流器.现以该类型逆变器为例,介绍电子镇流器的电路组成和工作原理.

一、FBDZ36-2XDFL型高效节能荧光灯单脚防爆电子镇流器型电路组成

典型的电压馈电半桥式逆变电路如图所示.

图中BR及C1构成整流滤波电路.R1、C2及VD2构成半桥逆变器的启动电路.开关晶体管VT1、VT2,电容器C3、C4及T1构成振荡电路.同时VT1、VT2兼作功率开关,VT1和VT2为桥路的有源侧,C3、C4是无源支路,L1、C5及FL组成电压谐振网络.

二FBDZ36-2XDFL型高效节能荧光灯单脚防爆电子镇流器工作原理

在给电子镇流器加市电后,经BR整流C1滤波后,得到约300V的直流电压.电流流经R1对启动电容C2充电．当C2两端电压升高到VD2的转折电压值后,VD2击穿；C2则通过VT2的基极-发射极放电,VT2导通.在VT2导通期间半桥上的电流路径为：+VDc-C3-灯丝FL1-C5-灯丝FL2-振流圈L1-T1初级线圈Tla-VT2-地.电流随VT2导通程度的变化而变化.同时,流过Tla的电流在T1的两个次级线圈T1b和T1c两端产生感应电势.极性是各绕组同名端为负.T1c上的感应电势使得VT2基极的电位进一步升高.V12集电极电流进一步增大,这个正反馈过程,使VT2迅速进入饱和导通状态.V12导通后.C2将通过VD1和VT2放电.T1c、T1b的感应电势逐渐减小至零.VT2基极电位呈下降趋势,IC2减小,T18中的感应电势将阻止IC2减少,极性是同名端为正.于是VT2基极电位下降,VT1基极电位升高,这种连续的正反馈使VT2迅速由饱和变到截止.而VT1则由截止跃变到饱和导通,半桥上的电流路径为：+VDc—VT1-T1a-L1-灯丝FL2-C5-灯丝FL1-C4-地.与VT2情况相同,正反馈又使得VT1迅速退出饱和变为截止状态.VT2由截止跃变为饱和导通状态.如此周而复始,VT1和V12轮流导通,流过C5的电流方向不断改变.由C5、L1及灯丝组成的LC网络发生串联谐振.C5两端产生高压脉冲,施加到灯管上,使灯点燃.灯点燃后L1起到了限流的作用.

电路图纸

FBDZ36-2XDFL型高效节能荧光灯单脚防爆电子镇流器性能特点

（1）节能。使用50—60Hz频率供给灯管，使灯管光效比工频提高约10%，且自身功耗低，使灯的总输入功率下降约20%，有更佳的节能效果。

（2）消除频闪，使光源输出更稳定。有利于提高视觉分辨率，提高功效；降低连续作业的视觉疲劳，有利于保护视力。

（3）起点更可靠。预热灯管后一次起点成功，避免了多次起点。

（4）功率因数高。符合***的20W以上的荧光灯，其功率因数高于0.95。

（5）稳定输入功率和输出光通量。有良好的稳压性能，在电源、电压偏差很大时，仍能保持光源恒定功率，稳定光照度，有利于节能。

（6）延长灯管寿命。恒功率和灯管电流下降，以及起点可靠等因素可使灯管寿命延长。

（7）噪音低。电子镇流器噪音可达35db以下，人们感觉不到噪音。

FBDZ36-2XDFL型高效节能荧光灯单脚防爆电子镇流器主要技术参数

额定电压：AC220V

额定频率：50Hz—60Hz

额定功率：40W×2

功率因数：＞0.95

防爆标志：ExmIIT4

外形尺寸：200×60×40mm

重    量：0.5kg

四、接线图及外形安装示意图

五、直管荧光灯小知识

（一）、直管型荧光灯管按管径大小分为：T12、T10、T8、T6、T5、T4、T3等规格。规格中“T+数字“组合，表示管径的毫米数值。其含义：一个T＝1/8英寸，一英寸为25.4mm；数字代表T的个数。如T12＝25.4mm×1／8×12＝38mm，则T12灯管管径为38mm，T8灯管管径为25.4mm，T5灯管管径为16mm

（二）、荧光灯管管径与其电参数的关系：

　　1、荧光灯管，管径越细，光效越高，节电效果越好。

　　2、荧光灯管，管径越细，启辉点燃电压越高，对镇流器技术性能要求越高。

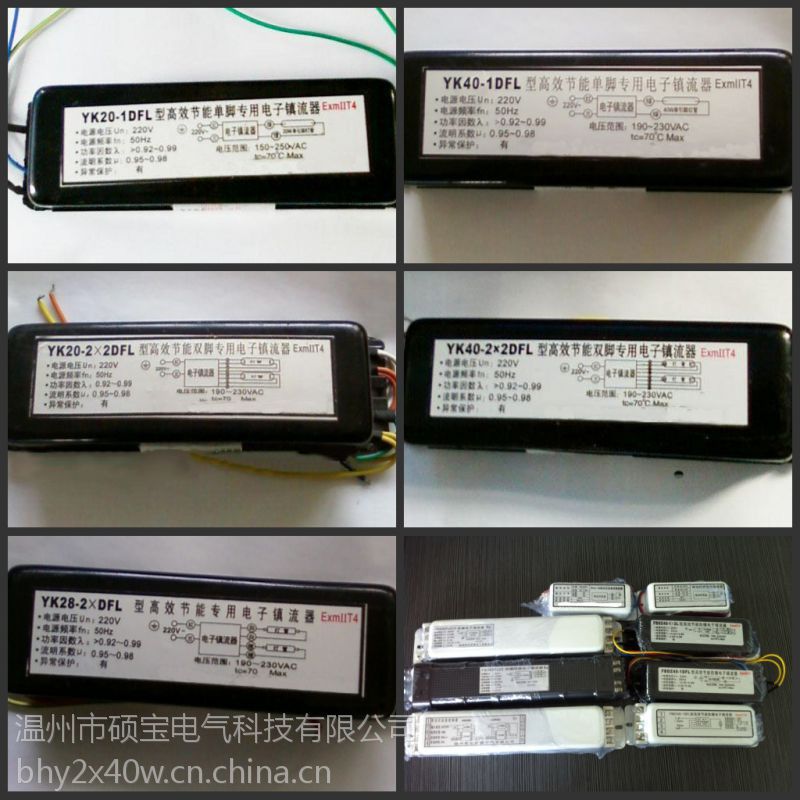

 YZ-20E高效节能防爆电子镇流器，YZ-30E高效节能防爆电子镇流器，YZ-40E高效节能防爆电子镇流器
