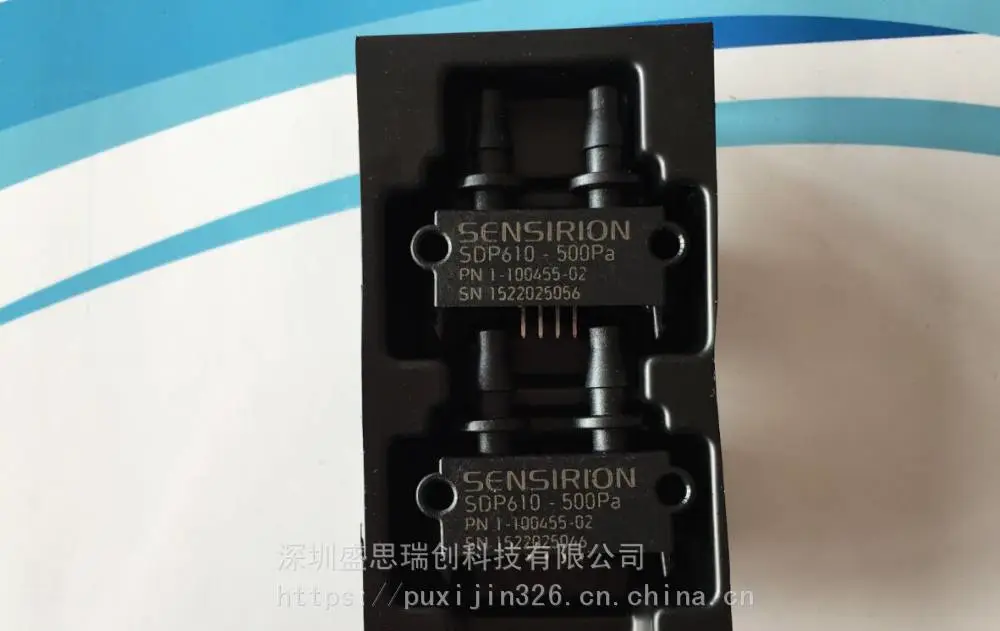

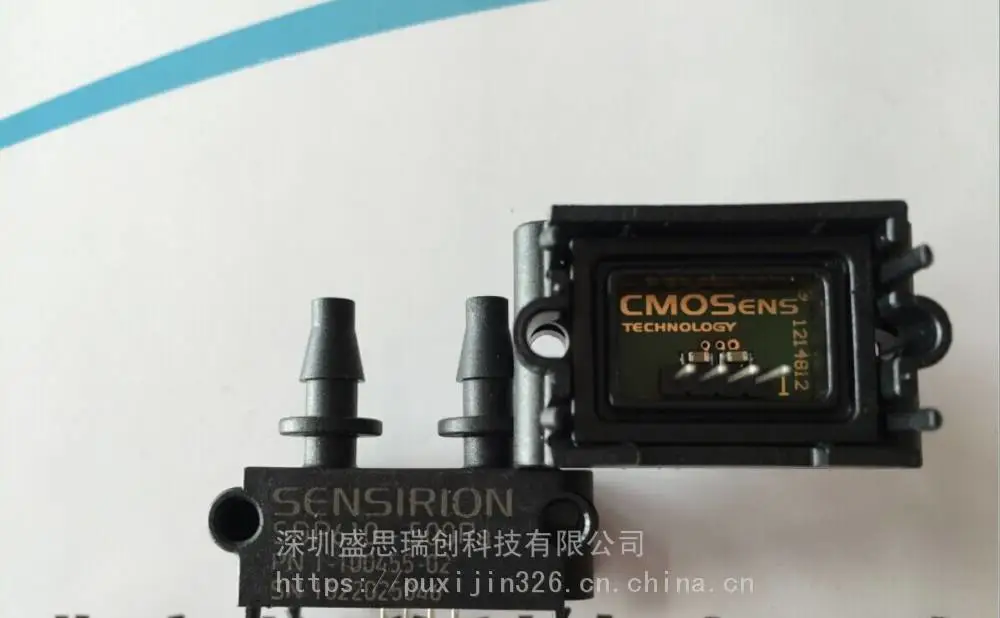

SDP610-500pa热回收系统Sensirion盛思锐误差0.1pa压力传感器

流量传感器SDP800系列 – 成熟与提升

 Sensirion差压流量传感器采用热式测量原理。将可控加热元件置于稳压膜中心，再将温度传感器沿液体流动方向对称安装在加热元件上下游两端。液体流过薄膜导致热量传递至下游温度传感器，产生温差从而形成可测量的***信号。采用蚀刻方式将此稳压型玻璃钝化膜安装至硅芯片从而集成微热流量传感器。

 相比起传统压阻薄膜传感器，CMOSens气体流量传感器在低速流量和差压灵敏度、偏离漂移和滞后、位置敏感性、抗冲击性和温度波动等方面更具优势，且支持双向测量。

  芯片包含一个温度传感器，其信号可以补偿可能出现的任何温度影响，而无需额外安装校正传感器。因此，Sensirion技术解决方案既节省空间又具有超高的成本效益。此外，数字芯片上还集成一个数字处理电路和一个存储单元用于存储校正数据。所有Sensirion传感器均在生产过程中单独进行校准，以确保信号始终经完全校准、线性化和温度补偿。

 SDP800系列是用于苛刻且成本敏感的HVAC应用（如VAV控制器、燃烧器、热回收系统和过滤器监控）中的***气流测量的解决方案。SDP800基于***CMOSens? 传感器芯片，具有SDP600系列成功的特性。该差压传感器是超过15年测量数以百万计的患者、汽车发动机和HVAC系统的流量经验的结晶。由于其成熟的外形尺寸，SDP800系列集成方便传感器提供扩展的功能、智能平均功能和多种测量模式。像所有Sensirion差压传感器一样，SDP800系列精度出色，长期稳定，且无零点漂移。

多种配置

 歧管或管连接

 125 Pa 或 500 Pa

 数字 (I2C) 或模拟输出

 数字版功能多样，有高达2kHz的灵活测量速度、多种测量模式（触发/连续）和只能平均功能。模拟版可通过单独引脚配置为线性或平方根输出。SDP80x适用于通过O形环密封，直接连接歧管，而SDP81x适用于管连接。

 SDP800系列基于Sensirion的CMOSens? 技术，将传感器、信号处理和数字标定集成在一个芯片上。它通过采用流通原理的热式传感器元件来测量差压。得益于此，在低差压灵敏度、零点漂移和滞后、位置敏感、抗冲击和温度变化等方面，Sensirion的CMOSens? 差压传感器优于传统压阻模式传感器。

规格

差压

***度 3% m.v.

压强范围 ±500Pa

零点精度 0.1Pa

校准 Air 和N?

通用

电源电压 2.7 - 5.5V

平均电源电流 3800μA

供电电流 5500μA

接口 I?C

封装尺寸 (长x宽x高) 29 x 18 x 27.05mm?

性能参数

    No offset, no zero-point drift, hysteresis free

    Outstanding accuracy and long-term stability

    Pressure range of up to ±500 Pa (±2 inch H2O / ±5 mbar)

    Excellent accuracy and repeatability (even below 1 Pa)

    Fully calibrated and temperature compensated (-20° C to +85° C)

    For air and non-aggressive gases

    Suited for standard wave soldering

应用

    HVAC (heating, ventilation, air conditioning)

    Gas boilers, pellet stoves and fuel cells

    Filter Monitoring

    VAV control

    Heat recovery

    Medical (e.g. respiratory devices)
