SM5651-008-D-3-SR工业自动化SMI压力传感器5Kpa

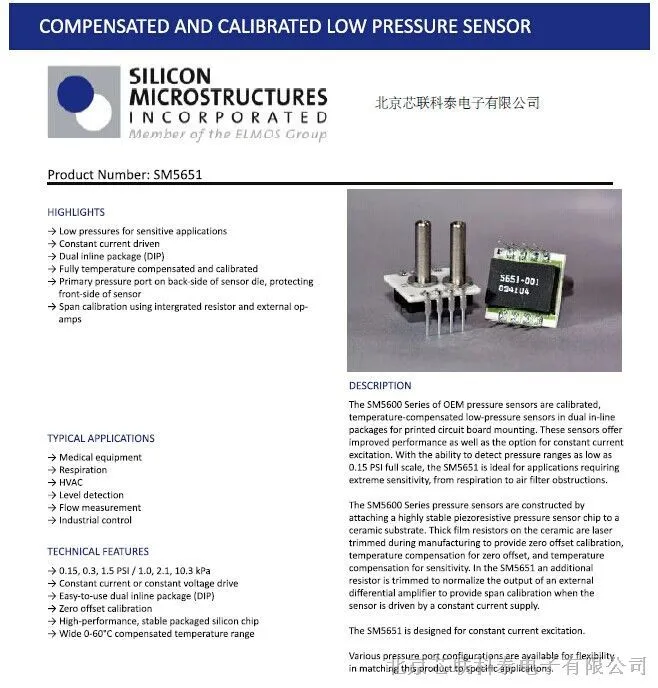

SM5651/SM5652为OEM压力传感器，完全校准和温度补偿微差压双列直插高性能压力传感器。　SM5651/SM5652系列为陶瓷基底贴装高稳定压阻式压力传感器芯片，利用陶瓷基板上的薄膜电阻进行零度校正、零点温度补偿和灵敏度温度补偿。SM5651只能用恒流驱动，一个额外的电阻修剪正常化的外部差分放大器的输出提供了跨度校准。而SM5652在恒压激励下对输出信号很容易进行放大。　SM5651芯片有额外的增益电阻，采用恒流激励，SM5652采用恒压激励。

特点：

微压0.15psi、0.30psi、0.80psi、1.50psi、和3.0psi

恒流或恒压激励

温度补偿范围宽（0-60℃）

跨度校准正高达±2%

零点校准及温度补偿

高性能、稳定的硅芯片封装

表压和差压配置

应用:
2、HVAC（空调）
3、水平监测
4、流量测量
5、工业控制
6、微差压变送器
7、泄漏仪、泄漏检测
8、差压变送器
9、压力校验仪
10、大气采样器
11、气相色谱仪、液相色谱仪
12、风压机
13、印染、纺织设备
14、风洞试验
15、臭氧分析仪
16、高铁产品

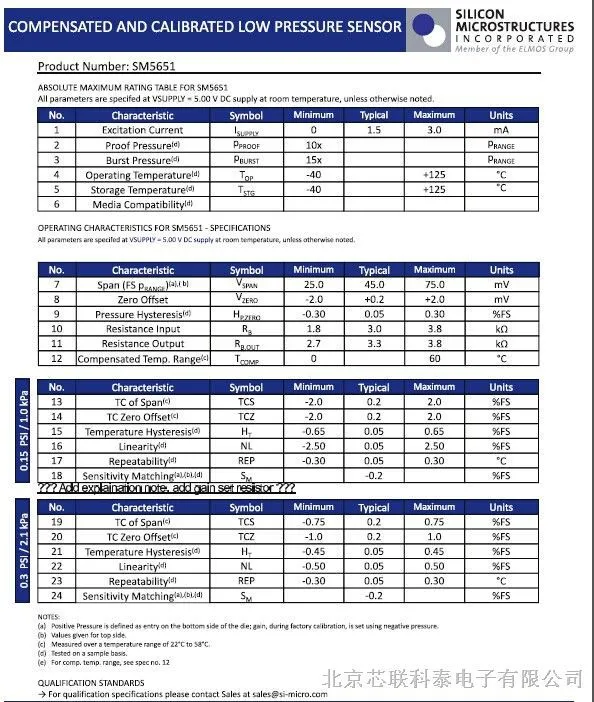

备注：
1、正压指的是从晶圆底部进入；增益，在工厂校准使用的是负压
2、对于SM5652,量程为0.15psi的满量程输出是23.75mV(最小)至26.25（）
3、测量温度超过22~58℃　对于量程为0.15psi，满量程温度系数为±2%FS；零
点温度系数为±2%FS；对于量程为0.3psi，满量程温度系数为±0.75%FS
4、对于量程为0.3psi，迟滞性为±0.45%FS；对于量程为0.15psi，迟滞性为±
0.65%FS
5、直线拟合，是从晶圆顶部测量的　对于量程为0.3psi，线性度为
±0.5%FS；对于量程为0.15psi，线性度为±2.5%FS
6、灵敏度匹配指的是部分与部分匹配的程度，对于量程为0.15psi，灵敏度匹

配性为5.0%FS
