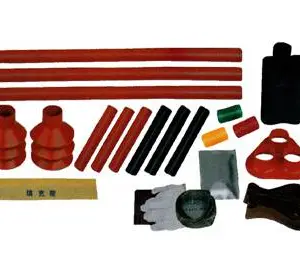

| 加工定制：是 | 品牌：德运电气 | 型号：LSJ-15/1.3 单芯中间接头 |
| 线芯材质：裸铜线 | 护套材质：硅橡胶 | 物料编号：LSJ-15/1.3 单芯中间接头 |
LSJ-15/1.3 单芯中间接头，品质德运、携手共进，***： 温州德运电气有限公司联系人：樊工 手机：18989792551 18072182353电话：0577-62025710 62026710传真：0577-62666710 qq:614845516 qq:648602652

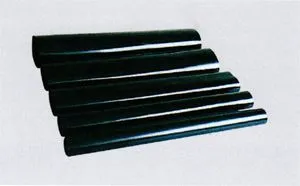

热缩护套管，半导电管
热缩护套管具有良好的绝缘性和抗开裂性,主要用于电缆的外保护层的修补和电缆中间连接的外层保护。
Heat shrink protection cover tube has good insulation and ruptuing resistance .It suitable for mend of cable out-layer protection and outlay protection of intermediate connecting .
护管套技术指标i&＃39;vetective tube technical index
| 序号 Order No. | 内容 Content | 单位 Unit | 指标 Index |
| 1 | 硬度 Hardness degree | 邵氏Shao | ≥90 |
| 2 | 抗张强度 Tensile strength | Mpa | ≥13.0 |
| 3 | 断裂伸张率 Break extension rate | % | ≥300 |
| 4 | 热老化120℃ Heat aging 120 ℃ 168h | K1＞0.8 K2＞0.7 | |
| 5 | 吸水率 Water alsorption | % | ≤0.1 |
| 6 | 体积电阻系数 Volume resistance coefficient | Ω.cm | ≥1014 |
| 7 | 击穿强度 Disruptive strength | ≥20 | |
| 8 | 收缩温度 Shrinkage temperature | ℃ | 120-130 |

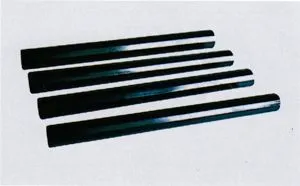

热缩半导电管适用于高压电缆中起屏蔽用。
Heat shrinkable semi-conductive tube Applied to hig-voltage cable accessory to make effect of shield .
半导电管技术指标 semiconduct technical index
| 序号 Order No. | 内容 Content | 单位 Unit | 指标 Index |
| 1 | 硬度 Hardness degree | 邵氏Shao | ≥90 |
| 2 | 抗张强度 Tensile strength | Mpa | ≥11 |
| 3 | 断裂伸张率 Break extension rate | % | ≥300 |
| 4 | 热老化120℃ Heat aging 120 ℃ 168h | K1＞0.8 K2＞0.7 | |
| 5 | 吸水率 Water alsorption | % | ≤0.5 |
| 6 | 体积电阻系数 Volume resistance coefficient | Ω.cm | ≥100--3 |
| 7 | 击穿强度 Disruptive strength | KV/mm | 0.5-3 |
| 8 | 收缩温度 Shrinkage temperature | ℃ | 120-130 |
产品规格型号 Product Specification
| 型号/规格 Type/Specification | 收缩前(mm) Before shrink | 收缩后(mm) After shrink | ||
| 内径 I.D | 壁厚±30% Wall thickness | 内径 I.D | 壁厚 Wall thickness | |
| RSBT-15/7 | ≥14 | 0.6 | ≤7 | 1.7±0.25 |
| RSBT-20/9 | ≥18 | 0.7 | ≤9 | 1.8±0.25 |
| RSBT-25/9 | ≥23 | 0.5 | ≤9 | 1.7±0.25 |
| RSBT-30/11 | ≥28 | 0.7 | ≤12 | 2.2±0.25 |
| RSBT-35/13 | ≥33 | 0.8 | ≤14 | 2.2±0.25 |
| RSBT-40/15 | ≥38 | 0.8 | ≤16 | 2.2±0.25 |
| RSBT-45/18 | ≥43 | 0.8 | ≤18 | 2.2±0.25 |
| RSBT-50/22 | ≥48 | 1.2 | ≤22 | 2.9±0.25 |
| RSBT-60/22 | ≥58 | 1.0 | 2.8±0.25 | |
| RSBT-80/27 | ≥75 | 1.0 | ≤28 | 3.2±0.4 |
| RSBT-100/38 | ≥93 | 1.5 | ≤39 | 4.3±0.4 |
| RSBT-120/44 | ≥118 | 1.5 | ≤45 | 4.5±0.4 |
| RSBT-140/149 | ≥138 | 1.9 | ≤50 | 5.0±0.4 |
| RSBT-160/66 | ≥150 | 2.0 | ≤67 | 6.0±0.4 |
| RSBT-200/66 | ≥195 | 1.5 | ≤70 | |
注:热缩护套管型号为RSFT，热缩半导电管型号RSBT。 | ||||

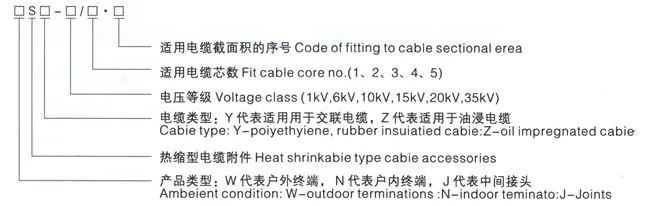

型号说明 Type Designation Breadown
例：1、“WSY-10/1.3”表示10kV交联聚乙烯电缆户外热缩终端，适用于截面为150-240mm2的单芯电缆。
2、“JSY-1/3.2”表示低压橡塑电缆热缩接头，适用于截面为70-120mm2的三芯电缆。
For example :
1、“WSY-10/1.3” means 10kV “Xlpe” heat-shrinkable poiyetehyiene cable outdoor termination，suit for cable 150-240mm2.
2、 “JSY-1/3.2” means low voltage rubber cable heat-shrinkable joins,suit forth cable of 3-core 70-120mm2.

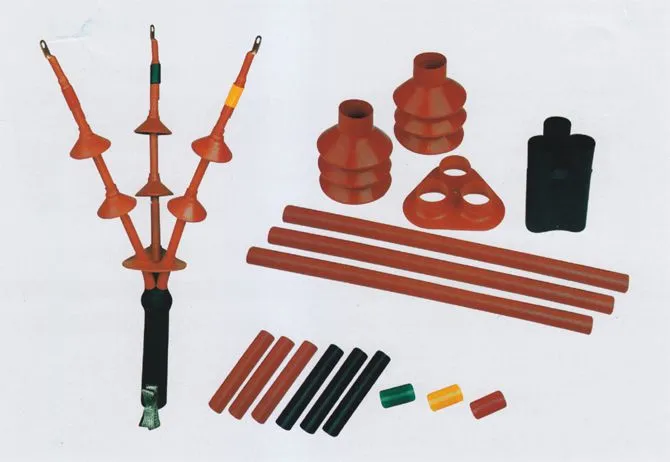

热缩式电缆附件采用橡塑复合材料成型，用高能辐照方法使其交联、然后加热膨胀扩径到所需的几何尺寸时冷却定型，安装时只需加热到一定温度，利用聚合物的弹性记忆性能而收缩，从而将电缆剖切安装部分箍紧密封。产品由绝缘管、半导电管、应力管、保护管。隔油管、分支手套、雨裙等组成。
1、交联电缆热缩型终端头双地线工艺。即钢铠地线和铜屏蔽地线分开，使电缆预试更加合理。 a、测铜铠地线与对地电阻，导通时说明电缆外护层已破坏。 b、测两根地线间电阻，导通时说明内衬层已破坏；测铜屏蔽地线对地电阻，导通时说明电缆内、外户层都已损坏。 c、相色管***。 d、为了施工方便，开发了三角垫锥。 e、指套锥形结构，决不开裂。 2、交联电缆热缩型中间连接新工艺（三道密封工艺） a、电缆中间接头故障许多是因为密封不好造成的，我公司采用新工艺 （三道密封工艺），使电缆运行起来更加***。所谓三道密封即外护层密封、内护层密封再加内绝缘管两端的密封，共三道密封。 b、绝缘管加长，解决了爬电问题。 c、护套管柔软、阻燃。 1KV热缩电力电缆附件终端、中间接头 1KV二芯热缩终端：SY-1/1.0，SY-1/1.1，SY-1/1.2，SY-1/1.3 1KV二芯热缩终端：SY-1/2.0，SY-1/2.1，SY-1/2.2，SY-1/2.3 1KV三芯热缩终端：SY-1/3.0，SY-1/3.1，SY-1/3.2，SY-1/3.3 1KV四芯热缩终端: SY-1/4.0，SY-1/4.1，SY-1/4.2，SY-1/4.3 1KV五芯热缩终端：SY-1/5.0，SY-1/5.1，SY-1/5.2，SY-1/5.3 1KV二芯热缩中间接头：JSY-1/1.0，JSY-1/1.1，JSY-1/1.2，JSY-1/1.3 1KV二芯热缩中间接头：JSY-1/2.0，JSY-1/2.1，JSY-1/2.2，JSY-1/2.3 1KV三芯热缩中间接头：JSY-1/3.0，JSY-1/3.1，JSY-1/3.2，JSY-1/3.3 1KV四芯热缩中间接头：JSY-1/4.0，JSY-1/4.1，JSY-1/4.2，JSY-1/4.3 1KV五芯热缩中间接头：JSY-1/5.0，JSY-1/5.1，JSY-1/5.2，JSY-1/5.3 10KV热缩电力电缆附件 10KV热缩单芯户内终端：NSY-10/1.1，NSY-10/1.2，NSY-10/1.3，NSY-10/1.4 10KV热缩单芯户外终端：WSY-10/1.1，WSY-10/1.2，WSY-10/1.3，WSY-10/1.4 10KV热缩单芯中间接头：JSY-10/1.1，JSY-10/1.2，JSY-10/1.3，JSY-10/1.4 10KV热缩电力电缆附件 10KV热缩三芯户内终端：NSY-10/3.1，NSY-10/3.2，NSY-10/3.3，NSY-10/3.4 10KV热缩三芯户外终端：WSY-10/3.1，WSY-10/3.2，WSY-10/3.3，WSY-10/3.4 10KV热缩三芯中间接头：JSY-10/3.1，JSY-10/3.2，JSY-10/3.3，JSY-10/3.4 10KV热缩油浸式电力电缆附件 10KV热缩三芯户内油浸终端：NSZ-10/3.1，NSZ-10/3.2，NSZ-10/3.3 10KV热缩三芯户外油浸终端：WSZ-10/3.1，WSZ-10/3.2，WSZ-10/3.3 10KV热缩三芯油浸中间接头：JSZ-10/3.1，JSZ-10/3.2，JSZ-10/3.3 20KV热缩电力电缆附件 20KV热缩单芯户内终端：NSY-20/1.1，NSY-20/1.2，NSY-20/1.3，NSY-20/1.4 20KV热缩单芯户外终端：WSY-20/1.1，WSY-20/1.2，WSY-20/1.3，WSY-20/1.4 20KV热缩单芯中间接头：JSY-20/1.1，JSY-20/1.2，JSY-20/1.3，JSY-20/1.4 20KV热缩三芯户内终端：NSY-20/3.1，NSY-20/3.2，NSY-20/3.3，NSY-20/3.4 20KV热缩三芯户外终端：WSY-20/3.1，WSY-20/3.2，WSY-20/3.3，WSY-20/3.4 20KV热缩三芯中间接头：JSY-20/3.1，JSY-20/3.2，JSY-20/3.3，JSY-20/3.4 35KV热缩电缆附件 35KV热缩单芯户内终端：NSY-35/1.1，NSY-35/1.2，NSY-35/1.3 35KV热缩单芯户外终端：WSY-35/1.1，WSY-35/1.2，WSY-35/1.3 35KV热缩单芯中间接头：JSY-35/1.1，JSY-35/1.2，JSY-35/1.3 35KV热缩三芯户内终端：NSY-35/3.1，NSY-35/3.2，NSY-35/3.3 35KV热缩三芯户外终端：WSY-35/3.1，WSY-35/3.2，WSY-35/3.3
35KV热缩三芯中间接头：JSY-35/3.1，JSY-35/3.2，JSY-35/3.3
10KV热缩电力电缆附件产品名称 型 号 标准截面（mm2）
10KV热缩单芯户内终端：NSY-10/1.1，NSY-10/1.2，NSY-10/1.3，NSY-10/1.4
10KV热缩单芯户外终端：WSY-10/1.1，WSY-10/1.2，WSY-10/1.3，WSY-10/1.4
10KV热缩单芯中间接头：JSY-10/1.1，JSY-10/1.2，JSY-10/1.3，JSY-10/1.4
10KV热缩三芯户内终端：NSY-10/3.1，NSY-10/3.2，NSY-10/3.3，NSY-10/3.4
10KV热缩三芯户外终端：WSY-10/3.1，WSY-10/3.2，WSY-10/3.3，WSY-10/3.4
10KV热缩三芯中间接头：JSY-10/3.1，JSY-10/3.2，JSY-10/3.3，JSY-10/3.4
10KV热缩三芯户内油浸终端：NSZ-10/3.1，NSZ-10/3.2，NSZ-10/3.3，NSZ-10/3.4
10KV热缩三芯户外油浸终端：WSZ-10/3.1，WSZ-10/3.2，WSZ-10/3.3，WSZ-10/3.4
10KV热缩三芯油浸中间接头：JSZ-10/3.1，JSZ-10/3.2，JSZ-10/3.3，JSZ-10/3.4
产品规格型号
产品名称Name 型号规格 适用电缆截面
10kv户内交联三芯终端
NSY-10/3.1 25-50
NSY-10/3.2 70-120
NSY-10/3.3 150-240
NSY-10/3.4 300-500
0kv户外交联三芯终端
WSY-10/3.1 25-50
WSY-10/3.2 70-120
WSY-10/3.3 150-240
WSY-10/3.4 300-500
10KV户内油浸三芯终端
NSZ-10/3.1 25-50
NSZ-10/3.2 70-120
NSZ-10/3.3 150-240
10KV户外油浸三芯终端
WSZ-10/3.1 25-50
WSZ-10/3.2 70-120
WSZ-10/3.3 150-240
产品名称 型号规格 适用电缆截面
10kv中间交联三芯接头
JSY-10/3.1 25-50
JSY-10/3.2 70-120
JSY-10/3.3 150-240
JSY-10/3.4 300-500
10kv中间油浸三芯接头
JSZ-10/3.1 25-50
JSZ-10/3.2 70-120
JSZ-10/3.3 150-240
