1.设备操作描述

　　本机为单头分体式超声波焊接机，超声波发生器与主机有电缆线连接，避免了由于工作时的振动而造成的故障。

2.超声波焊接的基本原理及特点：

由超声波发生器产生20KHZ的高压、高频电信号，通过换能器的压电逆效应转换成同频率的机械振荡，并以音频纵波的形式作用于塑料制品工件上，通过工件表面及内在分子间的磨擦而使传递到接口的温度升高，当温度达到工件本身的熔点时，工件接口迅速熔化，继而填充于接口间的空隙，当震动停止，工件同时在一定的压力下冷却定形，达成***的焊接。

3.设备主要结构及元器件品牌

1.换能系统：采用日本原产晶片换能器，日本皇牌钢变幅杆，功率强劲，坚固耐磨，比同等国产换能系统功***20%。

2.气动元件：采用***品牌大直径气缸Φ63*80MM—20,五通电磁阀,上下运行平稳,缓冲效果良好,消除焊头对工件的冲击力和对换能器的反冲力,更利于焊接较为精密的工件及有效保护压电陶瓷片。本机设精密的微调机构，微调距离可精密到0.02mm,并且有仪表指示。机身高度及焊头的下降距离均有刻度指示，***度1.0mm；

3.机架：独特的长方型立柱设计，机械强度更高，有效避免了工作时的后仰现象，机架板金等全部由激光切割机,数控剪板折弯机加工而成,***整机装配吻合精良，整机全部烤漆处理，附着性好，不脱落，外型美观大方。

4.运动结构：设备采用台湾线性滑轨，精密度极高，（是传统的导杆配直线轴承不能比拟的）且坚固耐磨，使焊头下降更平稳,不偏不移.，更有利于焊接较为精密之产品。

5.平衡机构：换能器组件可随意旋转，且换能器组件设水平可调结构，工作台设可调结构，两种调试结构使调试模具更方便快捷,易于操作,易学易懂.

6.电器系统：全套优质进口元器件组装,功放部分改良设计,增加放大组件分担负载,

7.降低三极管的温升,降低毁损率，无程控板设计,由日本OMRON时间继电器替代机械式时间拨码开关,时间控制更为***可靠。

机器优点：

整机进口配件约为30，均为影响机械性能的核心组件，所焊接产品不需添加溶剂、粘接剂或其它辅助品,各种热塑性胶件、无纺布、尼龙布等均可熔接。

订购热线；18928255791刘楠S       QQ；1815790792

邮箱；liunan@dgxiehecsb.com

 网址；

旺旺；

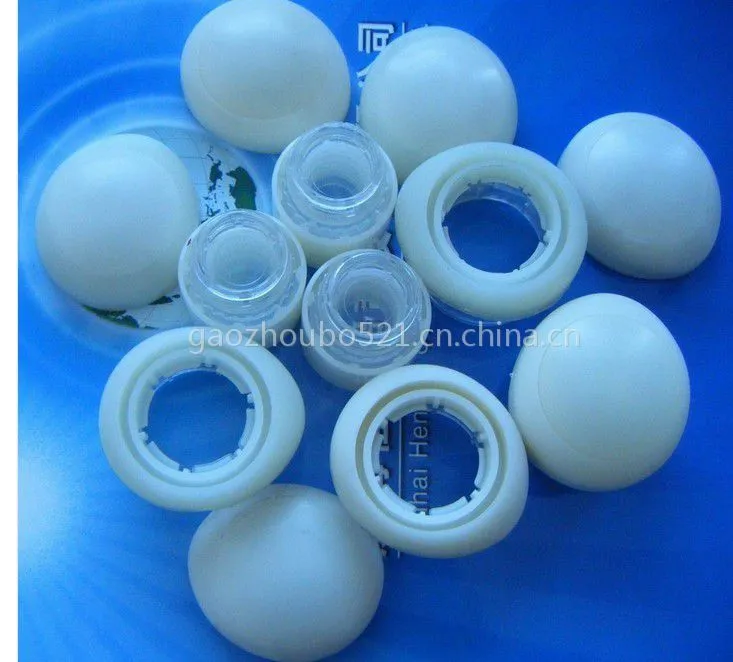

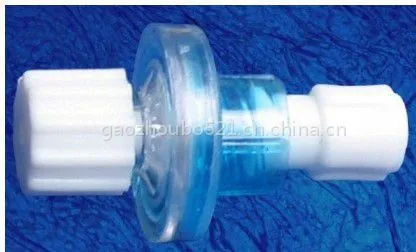

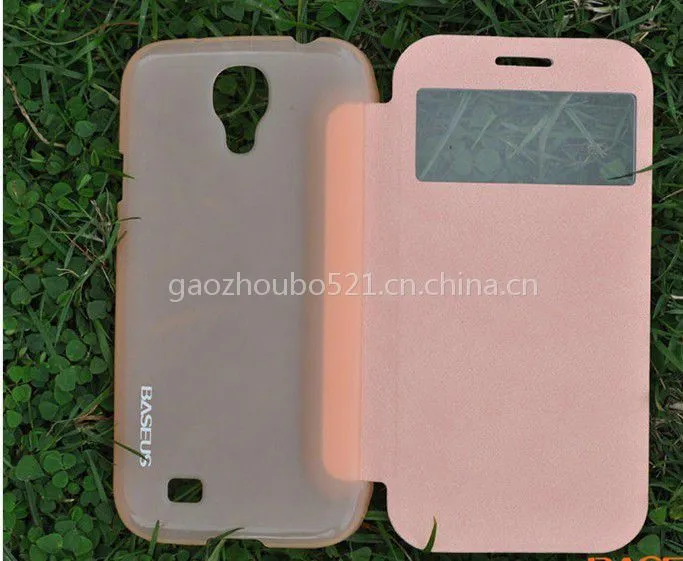

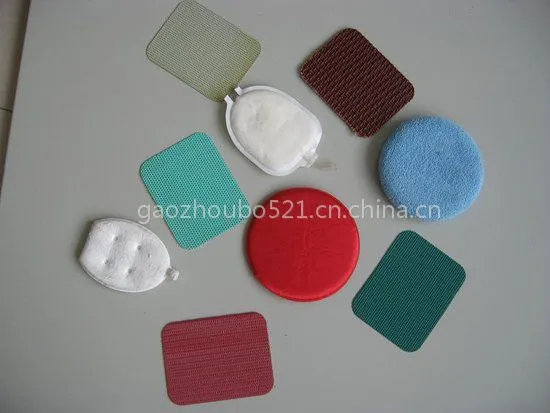

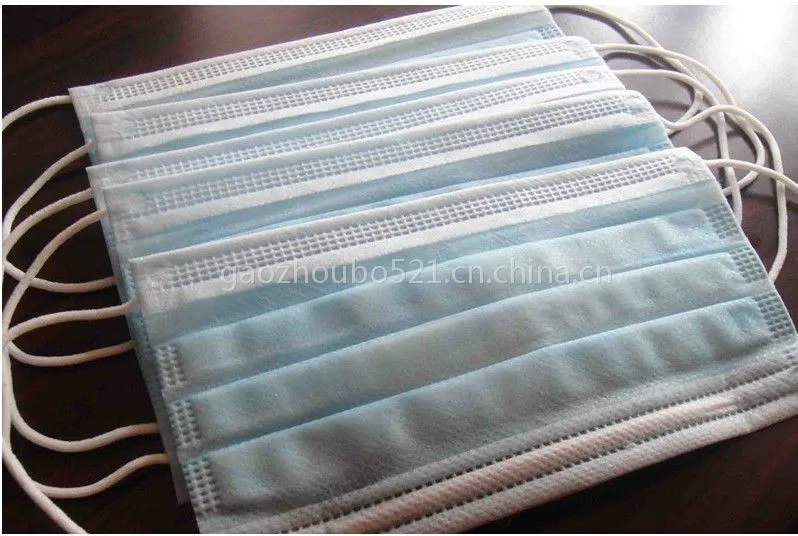

超声波焊接机焊接样品图
