六类模块/超五类网络模块主要用于设备间与工作区终端通讯的连接，完全符合国际586A和586B标准。
1、贴有586A和586B色标，便于识别
2、采用打线式设计，稳定可靠，快捷。
3、金针采用镀锡与镀金设计，能够***水晶头与插座良好的接触。
4、所有性能参数，近端串扰（NEXT），衷减（ATTENUATION），回程损耗（BALANCE）都超过了ANSI/TIA/ETA规定的五类连接标准。

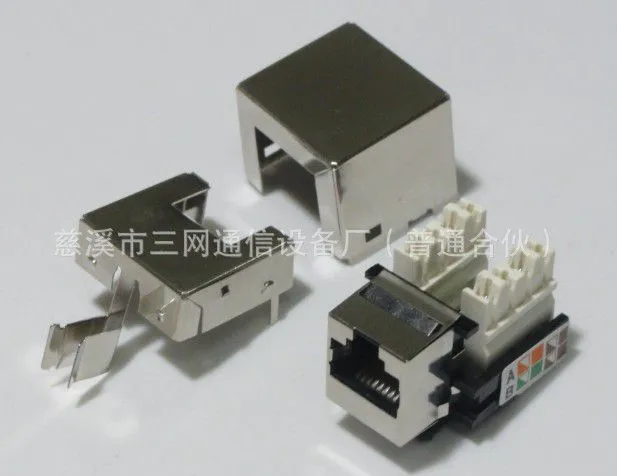

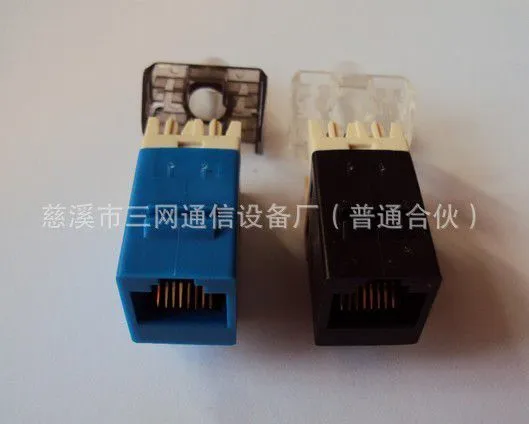

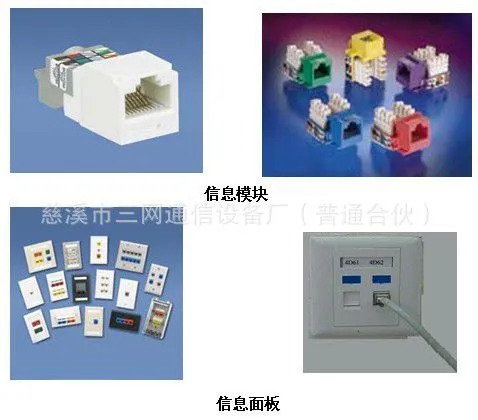

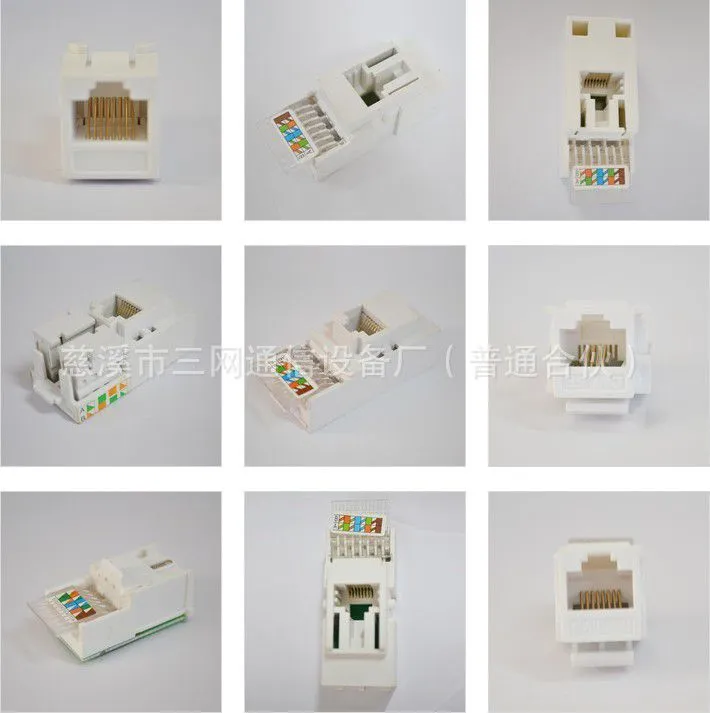

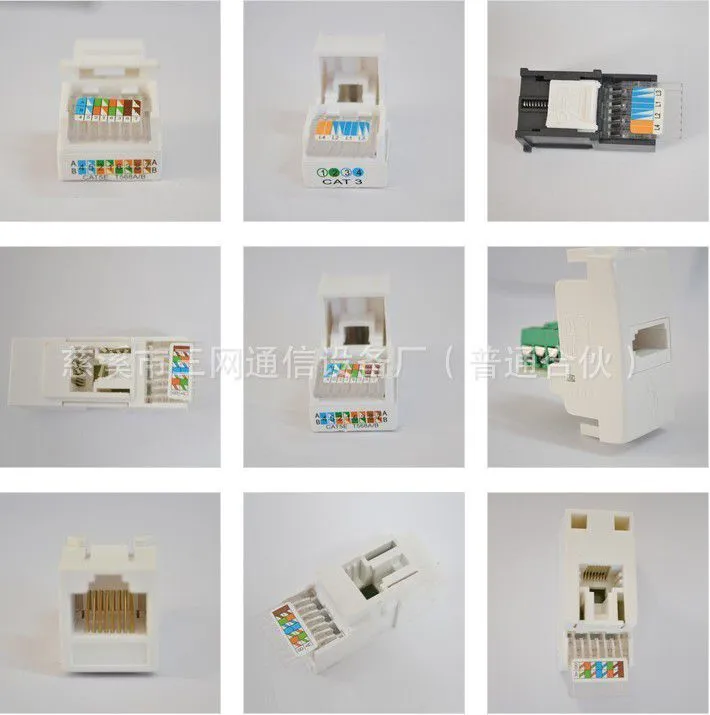

信息模块说明

一.产品名称：网络信息模块。
二.产品说明：

a按类别分为超五类，六类，超六类，三类等。
b按规格分为屏蔽和非屏蔽。
c按型号分为RJ45，RJ11等。
d.产品材质：金属材料:打线端子：磷青铜镀镍;金针：磷青铜镀金，镀金层厚度：按客户需求。非金属材料：塑料：PC聚碳酸酯。所有材料满足ROHS标准。
三．产品批配：互配关系要求与同一标准系列的连接器互配使用。

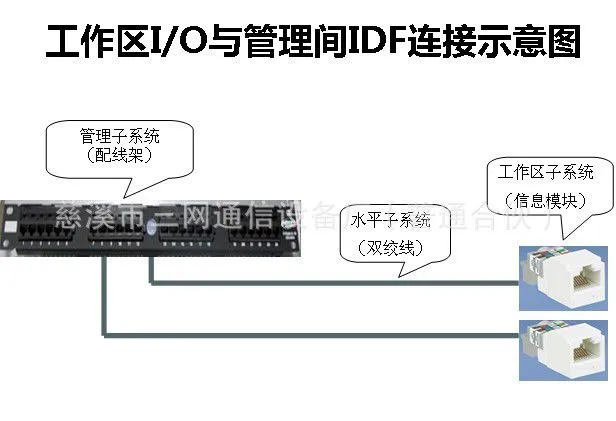

四. 产品的应用：应用于局域网工作区，设备间，数据通讯，综合布线。（主要是用以在工作区对前端信息点进行管理的模块化的设备。前端的信息点线缆进入工作区后首先打线入模块，然后用跳线连接模块与工作设备。其应用坚固及易于安装，减少安装与操作费用，便于管理。）
五.产品的标准：满足T-568A传输标准及YD/T 926.1-2001规范，符合T568A和T568B线序。

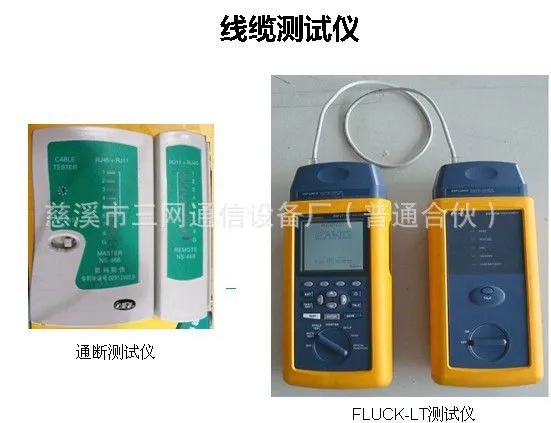

六.电气性能：工作电压：125 V，耐压：750 V。***通过FLUKE LINK测试。
七.物理性能：插入力不大于20N，拔出力不小于20N；连接器连接装置的效果：50N60±5s；插头与插座的插合次数：750次；导线端接插次数：250次。
八.使用和存放环境：温度：-40～+70℃；湿度：≤85%（温度85℃±3℃）。
     安装简介：八芯网线上网其实只用四根芯，所以一根网线是可以走四路电话/两路网络/一路网络两路电话的，建议大家布线的时候不要再单独走电话线了。个人建议能多走有线网络的地方尽量走有线网络。

     家装布线中网络接口模块的安装是一个技术活，在某些家装工程中，由于某此施工队对网络部分的安装不是很了解，网络布线也没有经过检测，导致用户在使用时发现网络根本就不通。这种情况在目前家庭装修非常普遍，因此我们施工队尤其是业主应了解一些网络接口模块的安装以免出现问题。
     家装工程的网络布线其实和电线布线的施工方式法有些相同，都是在地板、墙壁里暗装，经过PVC管和终结在86底盒。但网络线是一个信息点一根网线，中间不允许续接，***走到底。这些对于一般施工队来说不难，难的是如何安装网线始点和终点的接口模块。
         在始点是位于家庭信息接入箱中的“网络模块条”的安装，在终点是RJ45信息模块的安装。下面分别讲述：

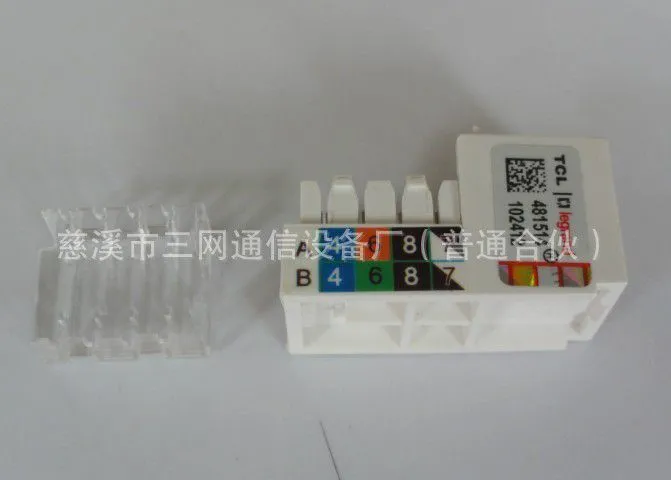

信息模块的安装

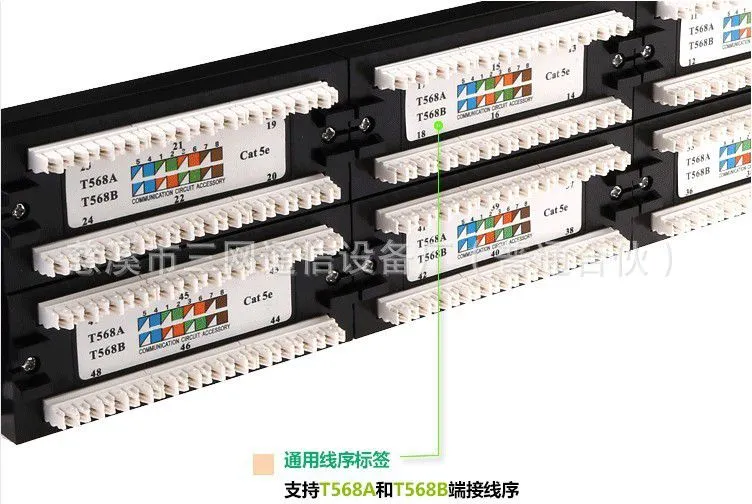

这里指的是RJ45信息模块，满足T-568A超五类传输标准，符合T568A和T568B线序，适用于设备间与工作区的通讯插座连接。信息模块的端接方式的主要区别在下述的T568A模块和T568B模块的内部固定联线方式。两种端接方式所对应的接线顺序如下表所示：
T586A模式①白绿②绿③白橙④蓝⑤白蓝⑥橙⑦白棕⑧棕
T586B模式①白橙②橙③白绿④蓝⑤白蓝⑥绿⑦白棕⑧棕

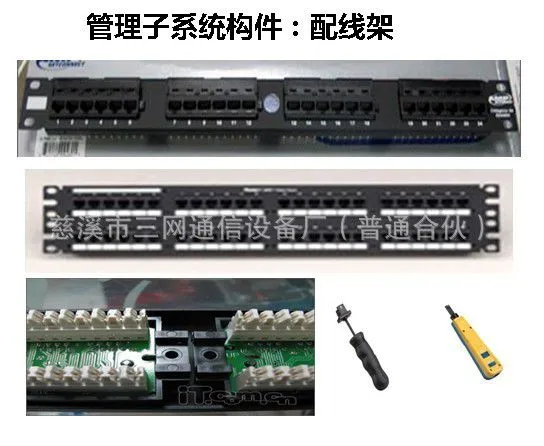

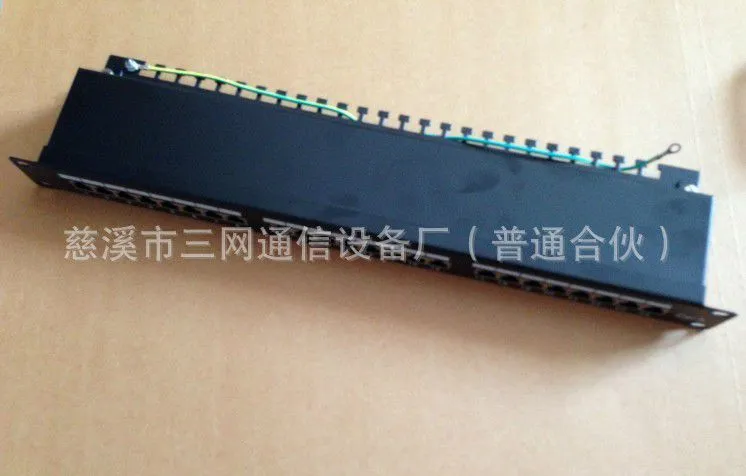

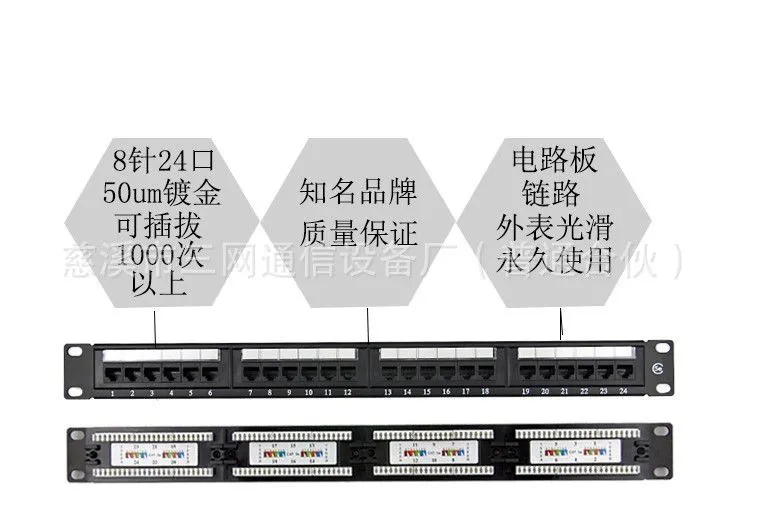

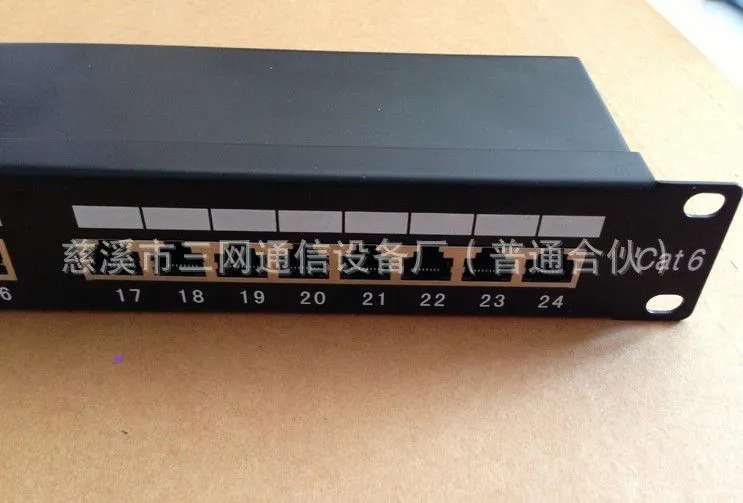

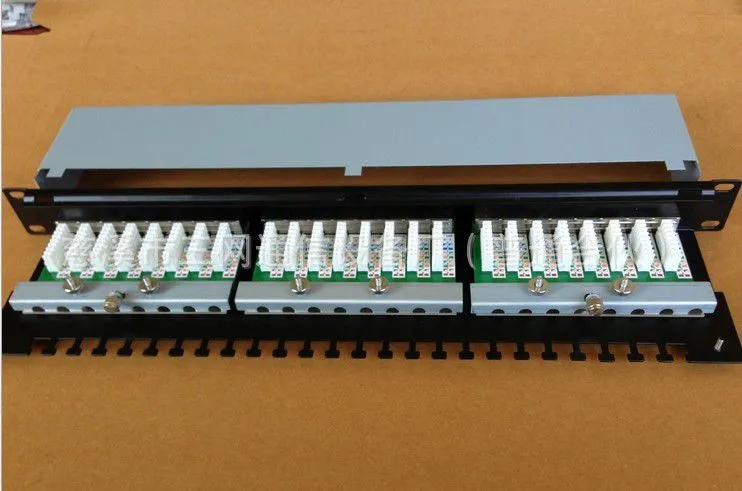

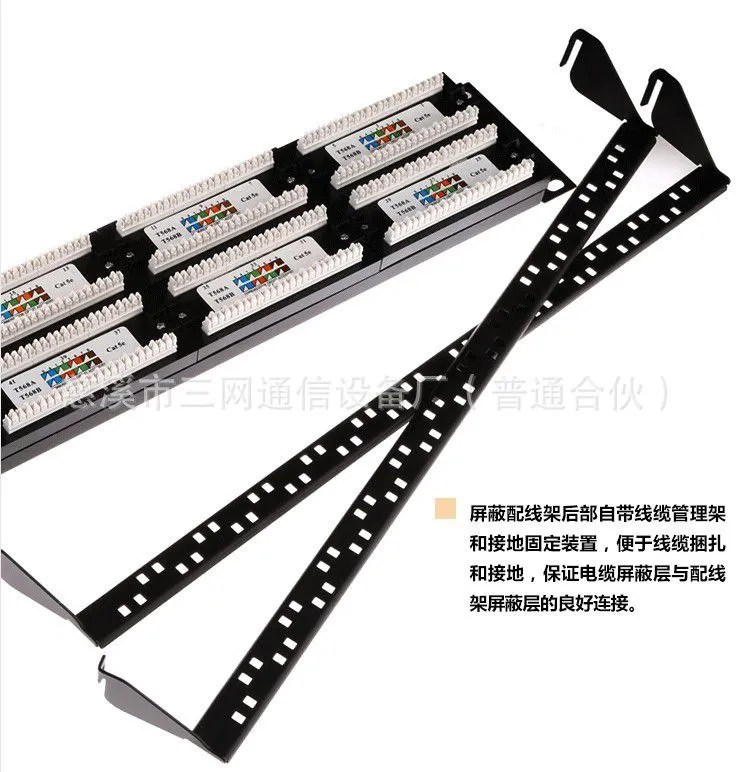

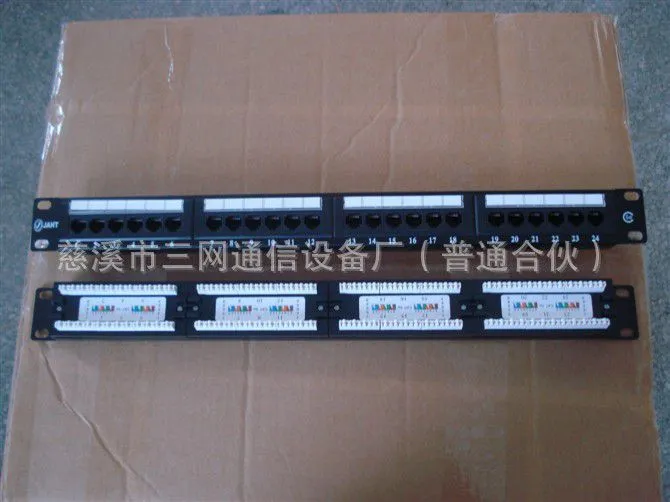

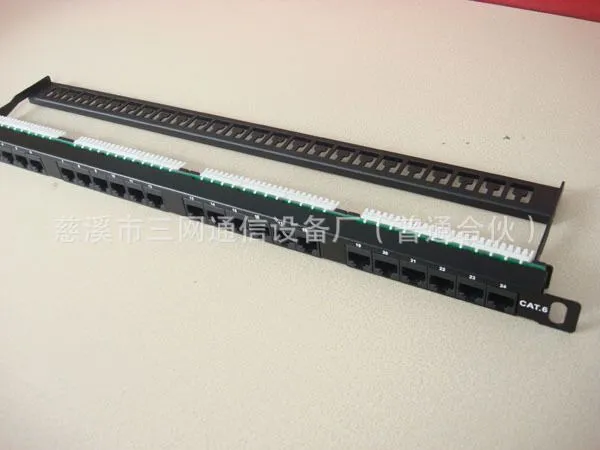

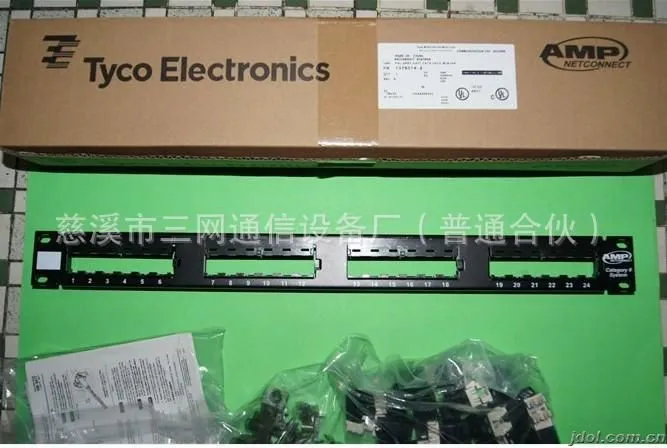

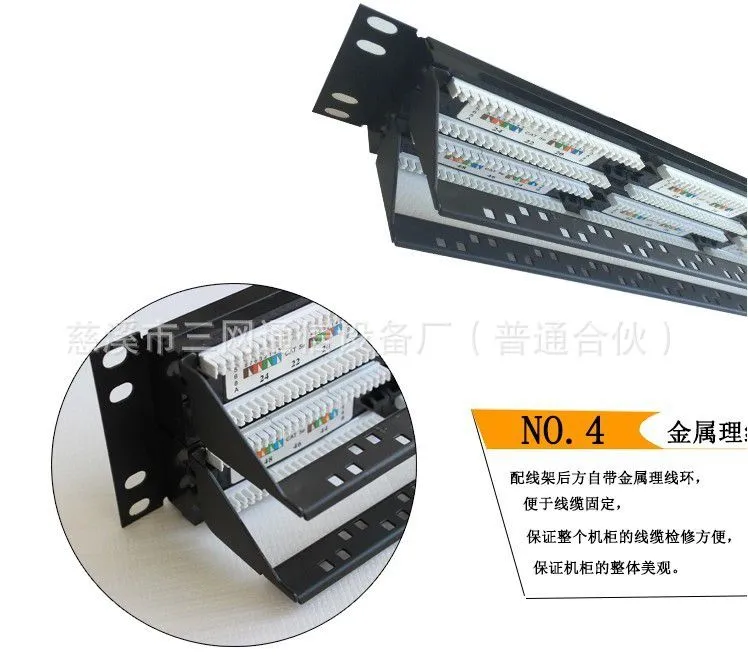

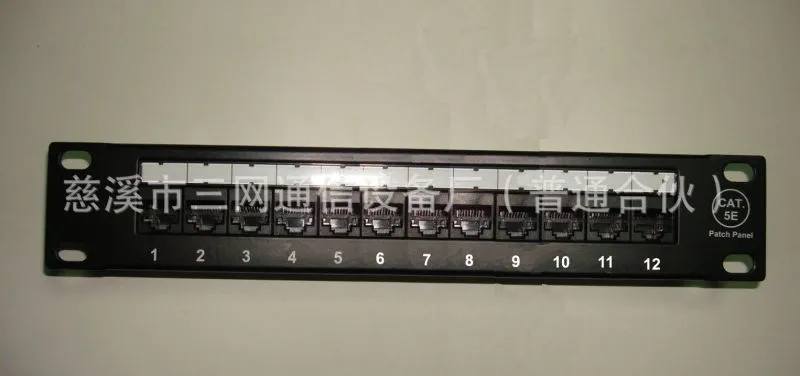

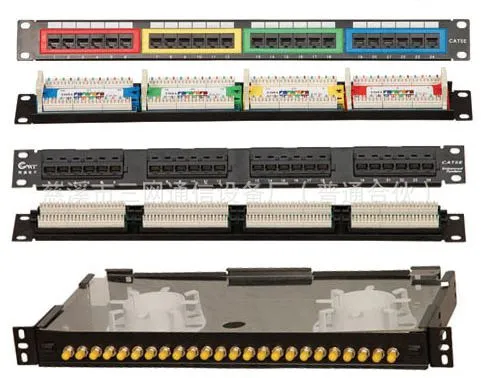

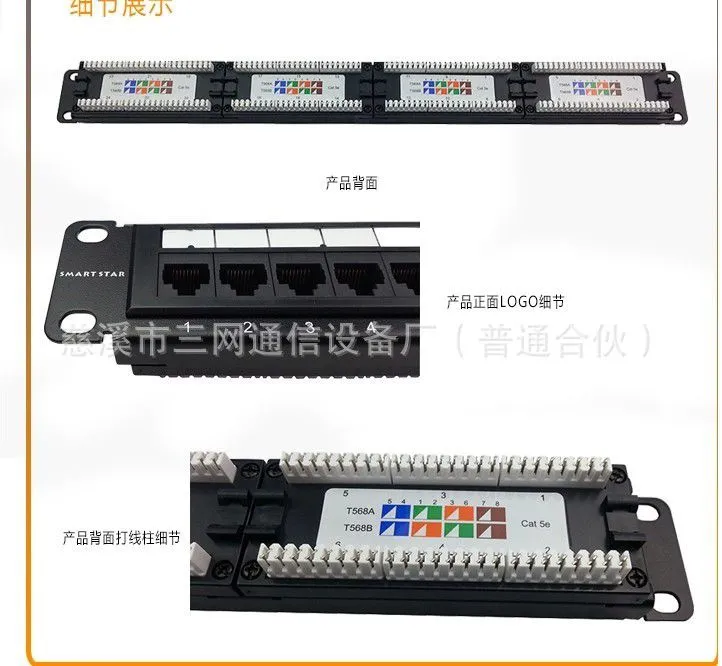

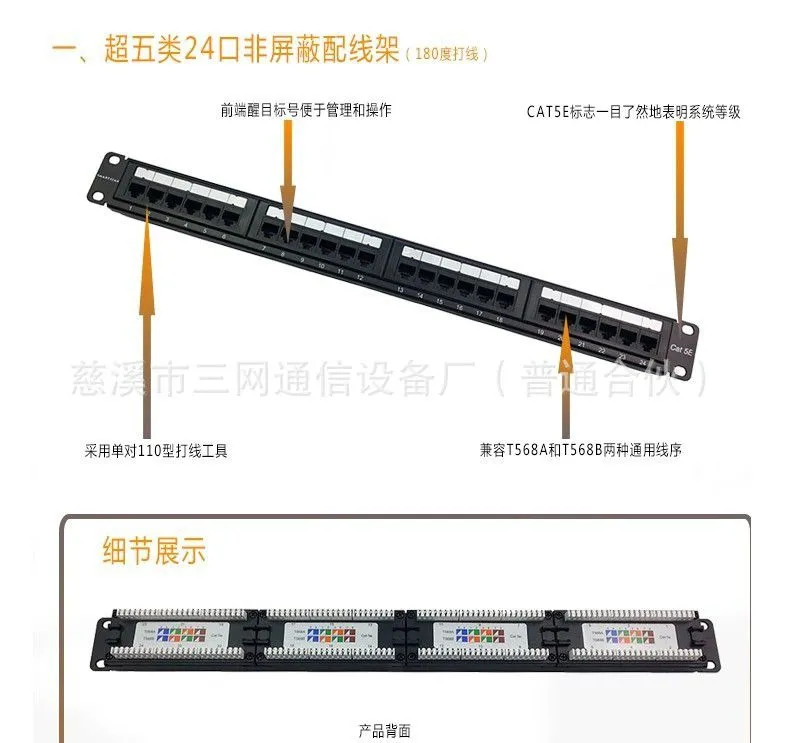

配线架产品介绍

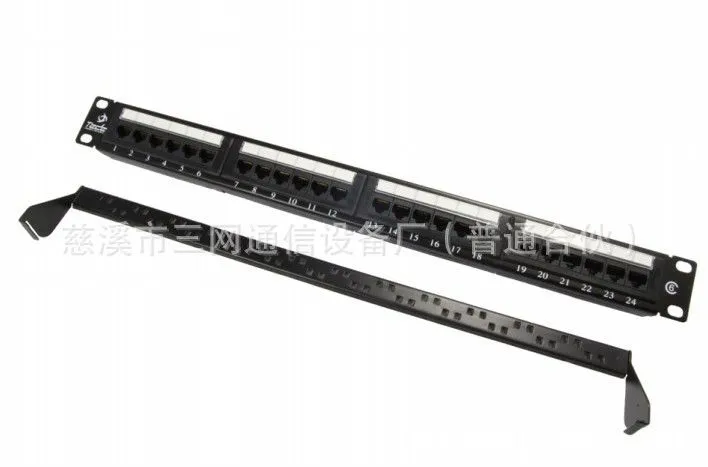

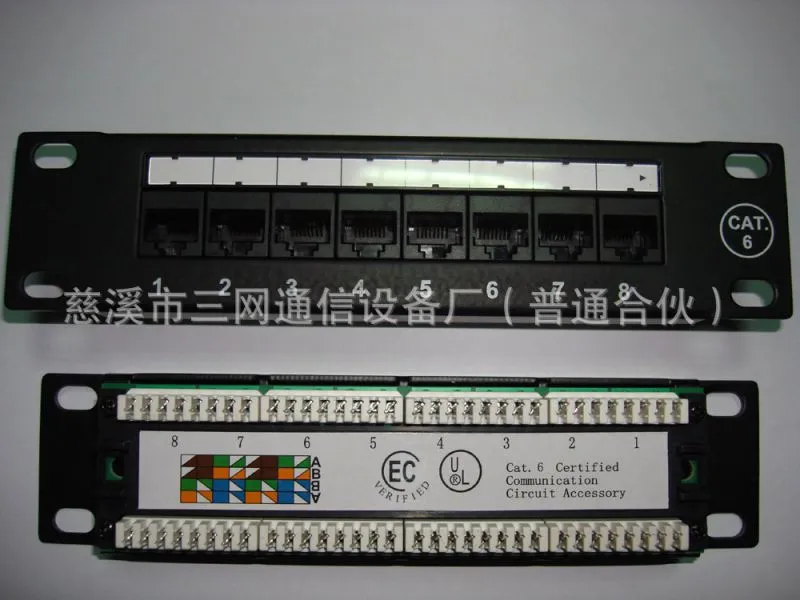

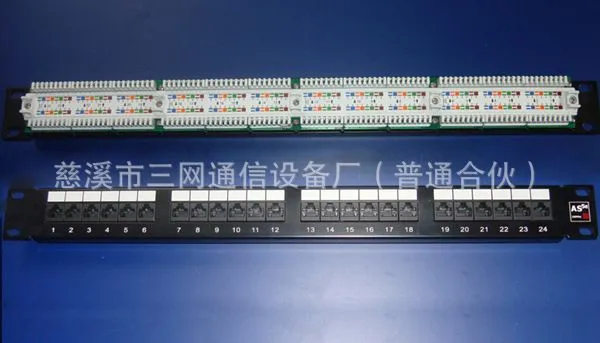

◆   产品名称：配线架

◆   产品类型：超五类/六类 12口、24口、48口配线架，屏蔽、非屏蔽。

◆   规格：19″安装尺寸，模块化设计

◆   材质：采用优质冷轧钢板、磷青铜及PC注塑而成

◆   颜色：黑色

◆主要技术参数

*IDC：磷青铜，镀银（20~50uiLZh），适用线缆为22，24及26AWG（0.64，0.5及0.4mm），寿命不小于250次。

*8线插针：磷青铜，镀金（20~50uiLZh），插头插座可重复插拔不小于750次

*阻燃性：采用PPO+PC注塑而成，满足***

*接触电阻：正常大气压条件下不大于2.5mΩ（不含体电阻）

*绝缘电阻：正常大气压条件下不小于1000MΩ

*抗电强度：DC 1000V（AC、700V）1分钟内无击穿和飞弧现象

*标准：依据******/IEC11801；TIA/EIA568设计制造

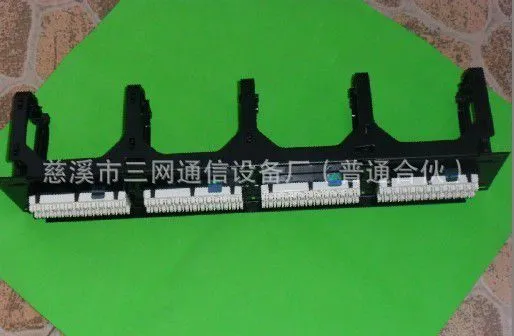

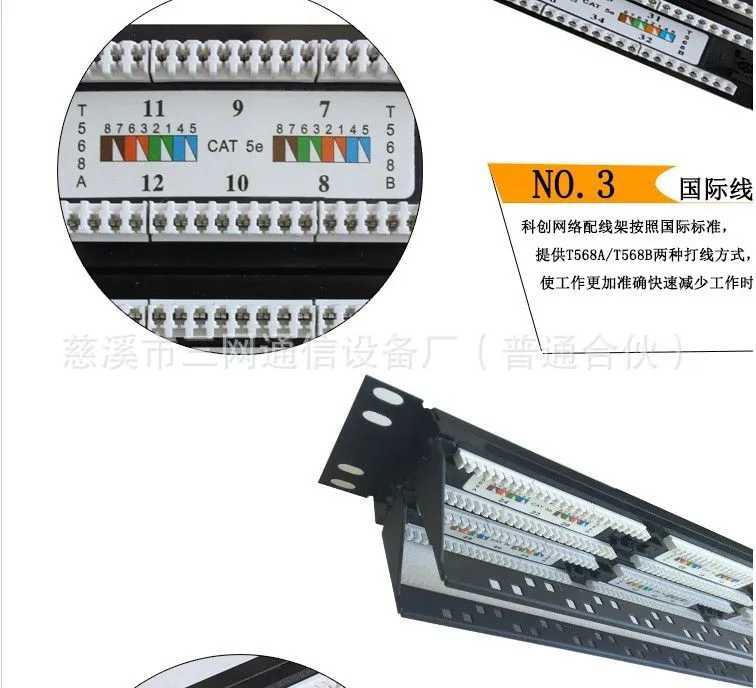

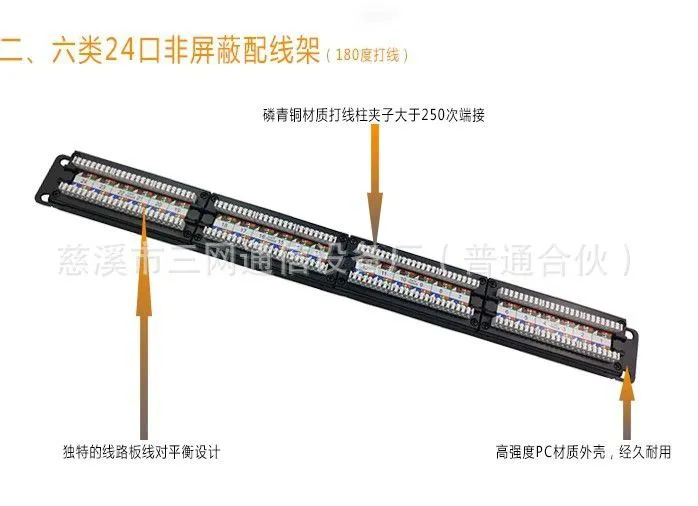

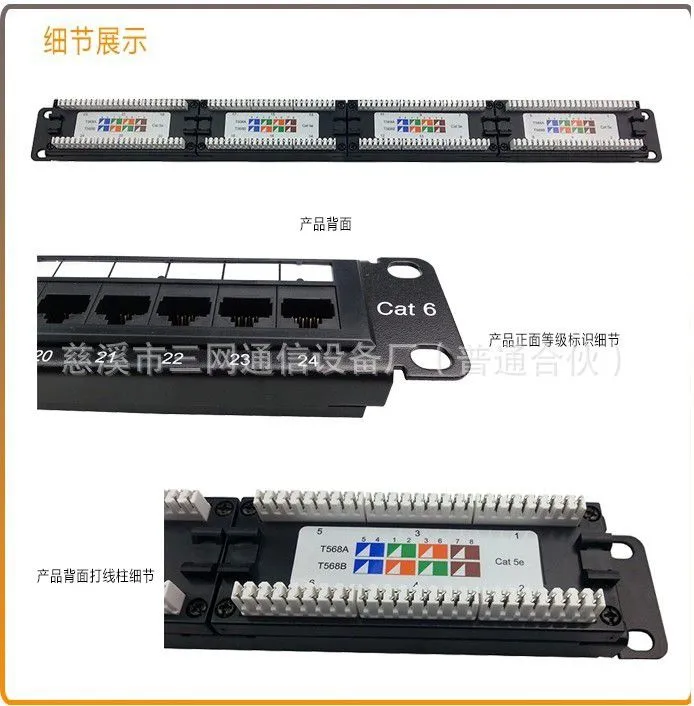

1.采用科龙整体打线设计，远远满足于六类传输标准，适用于设备间的水平布线，

设备以及集中点的互配端接，正面标识数字方便端口管理，符合19英寸机架，

机柜，墙柜等的安装标准；

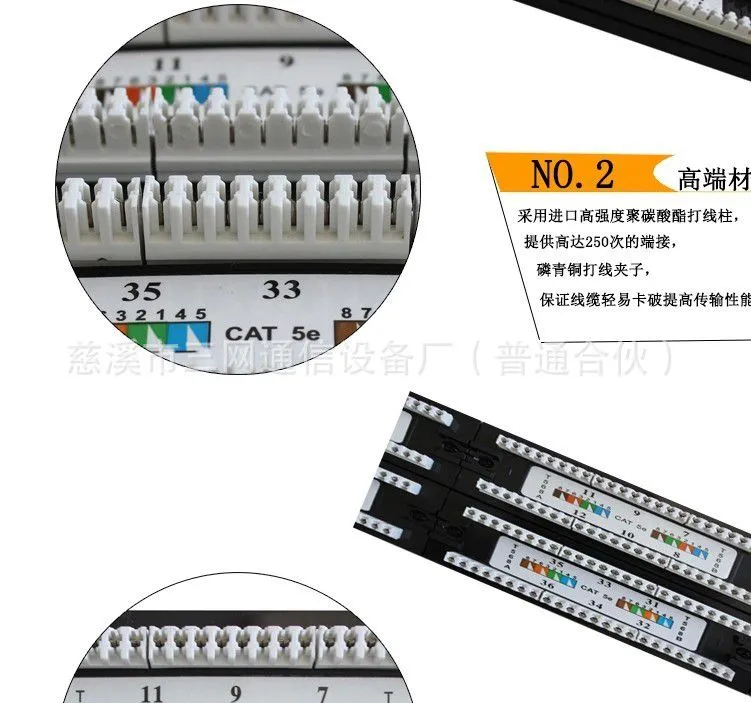

2.打线夹柱子为商强度聚碳酸酯，IDC打线柱子夹为磷青铜，适用于22.24及26AWG（0.64，0.5及0.4mm）线缆，耐用性250次端接；

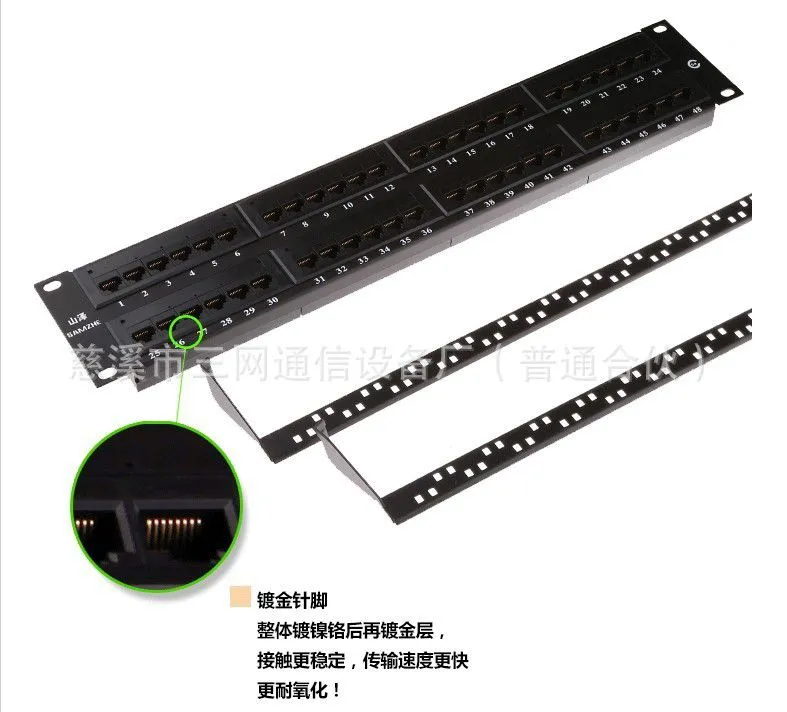

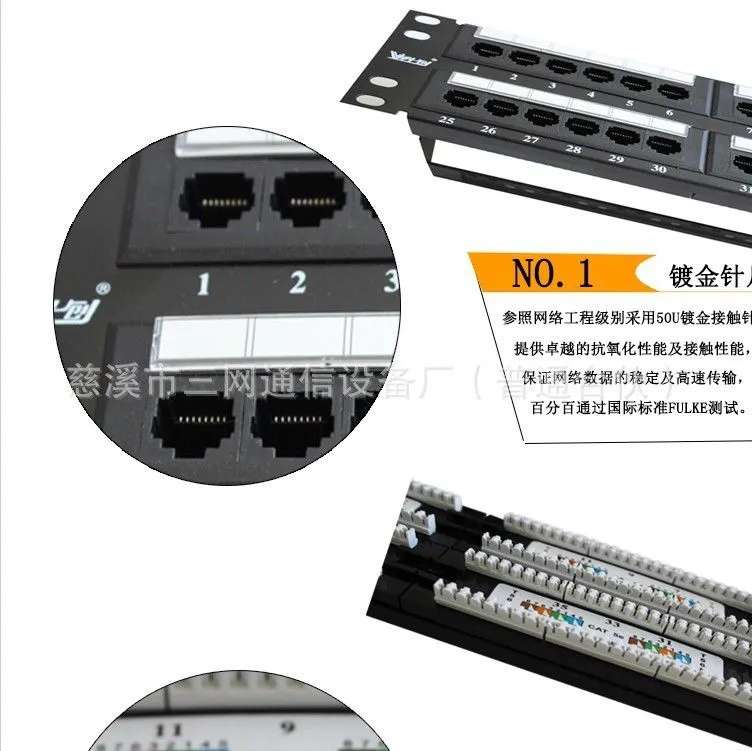

3. 接触针触点镀金30U耐用性为750次以上插拔

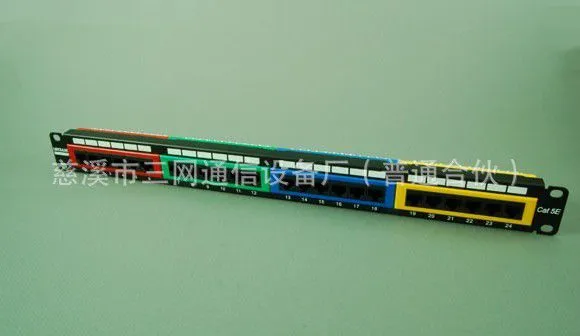

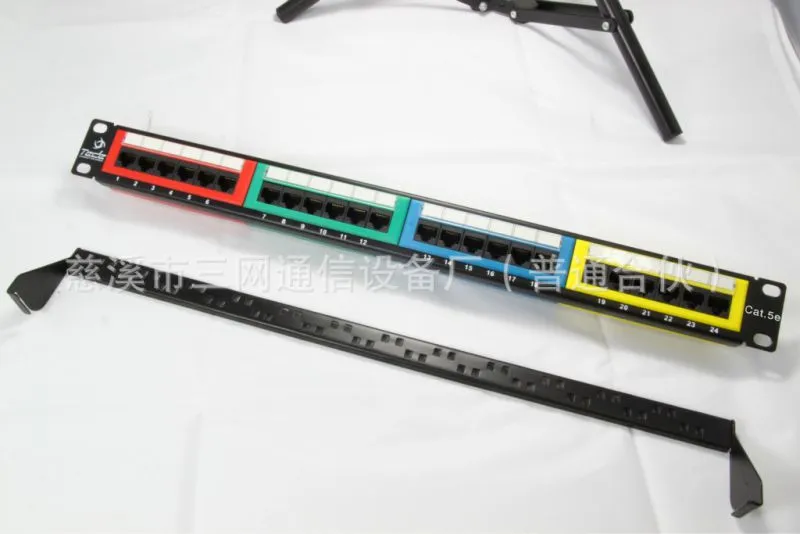

4. 简洁美观的独特设计，以黑色为主体颜色的外观可与其它任何机房设备相结合，另有红，黄，蓝，绿四种颜色可供选择，显眼彩色标识可方便客户管理端口。

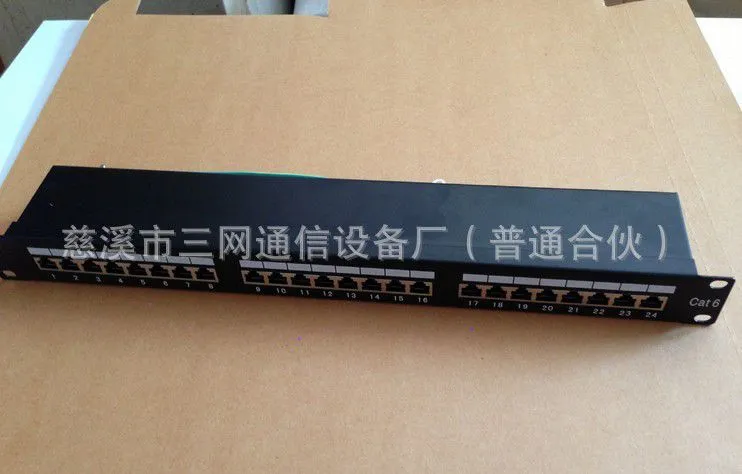

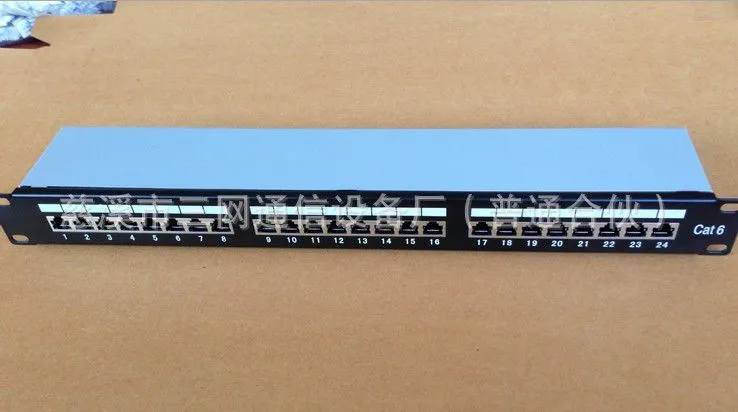

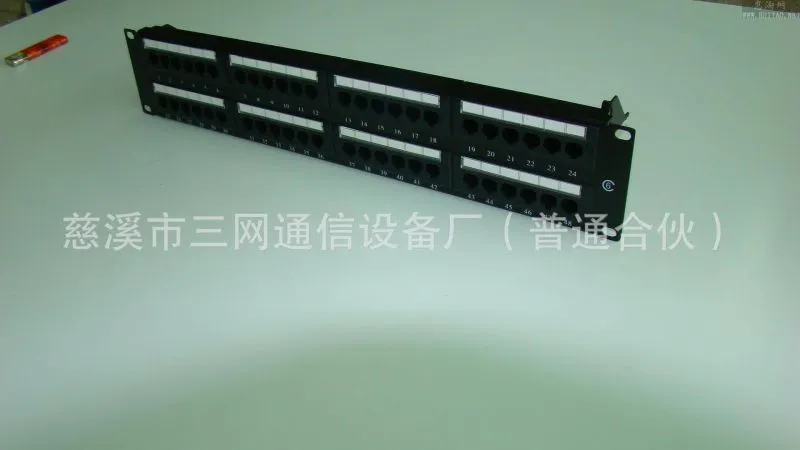

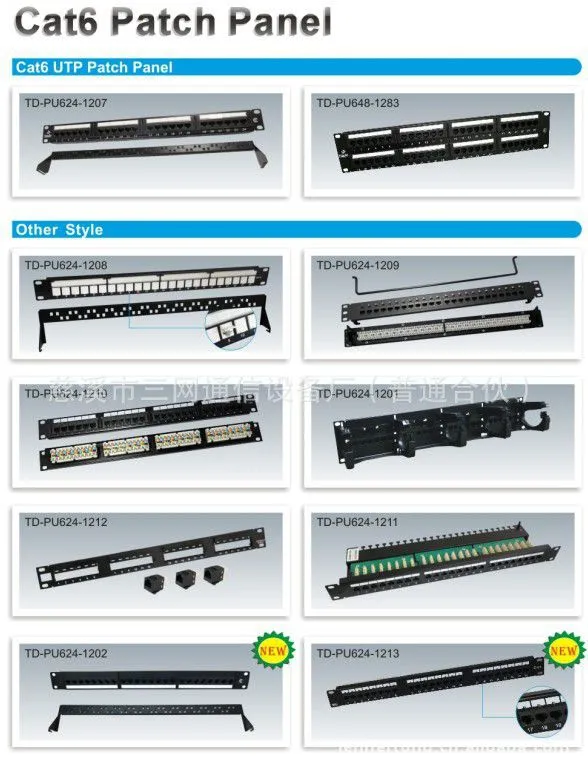

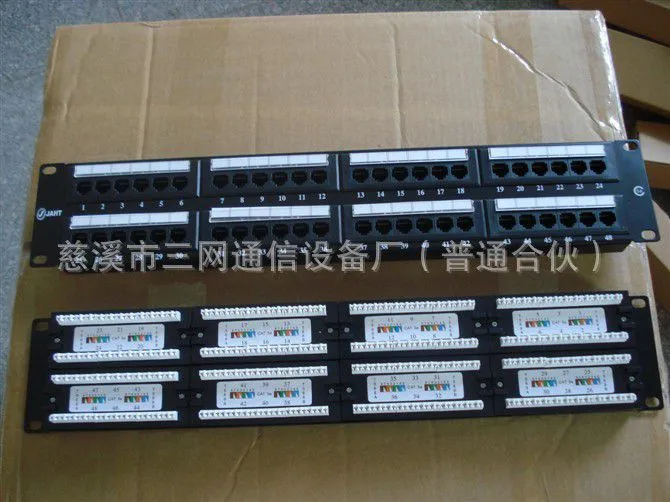

同系列有超五类48口配线架，超五类24口配线架，六类24口配线架、六类48口配线架可供选择及各种IDC打线规格。

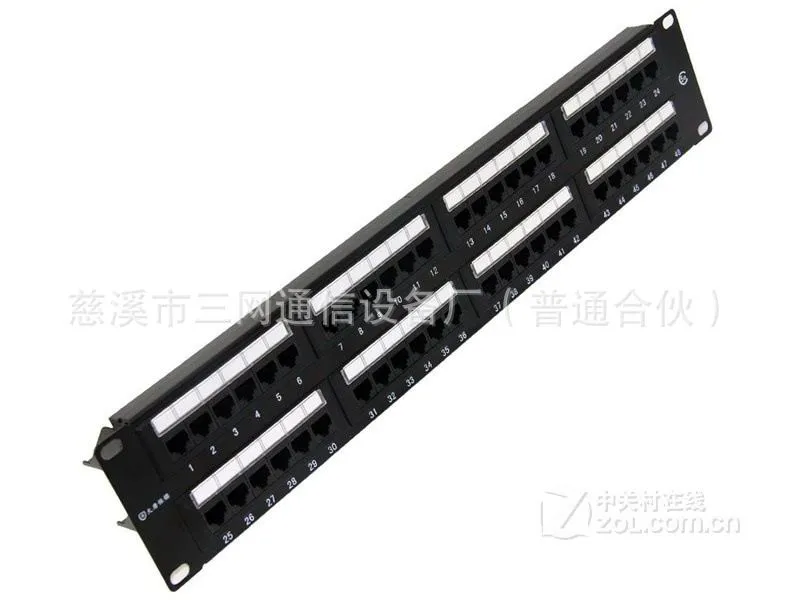

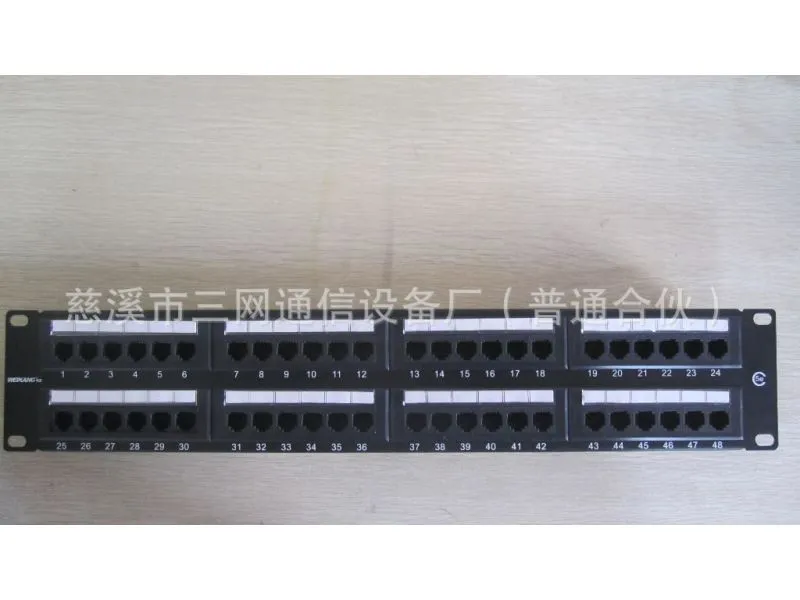

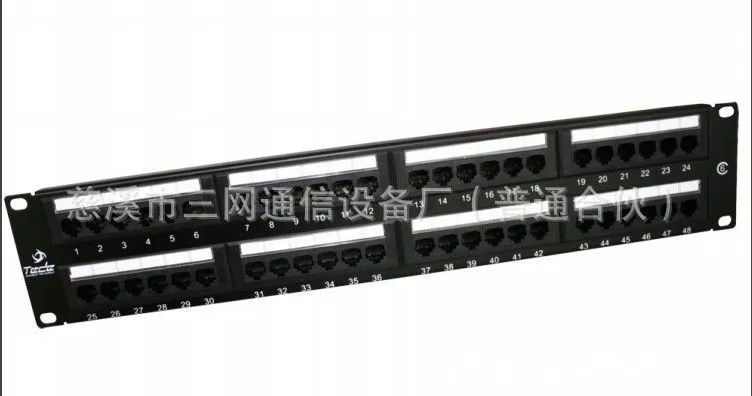

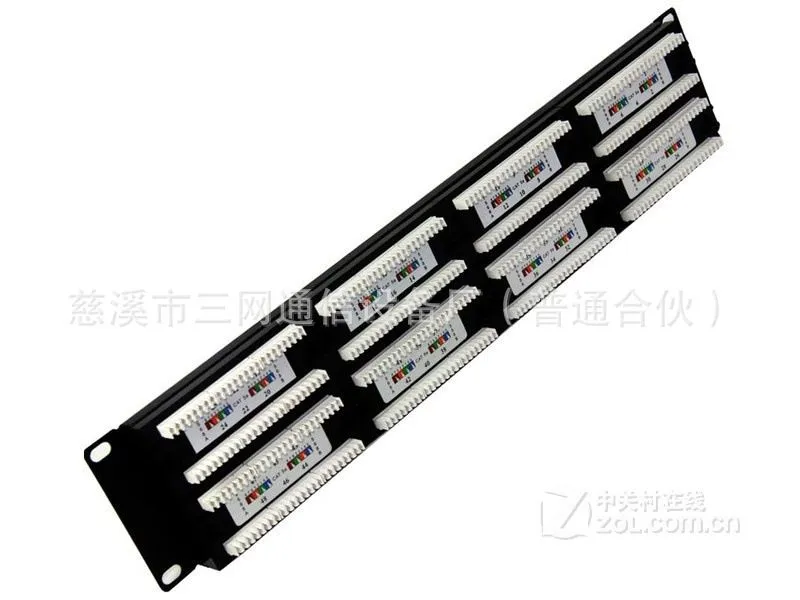

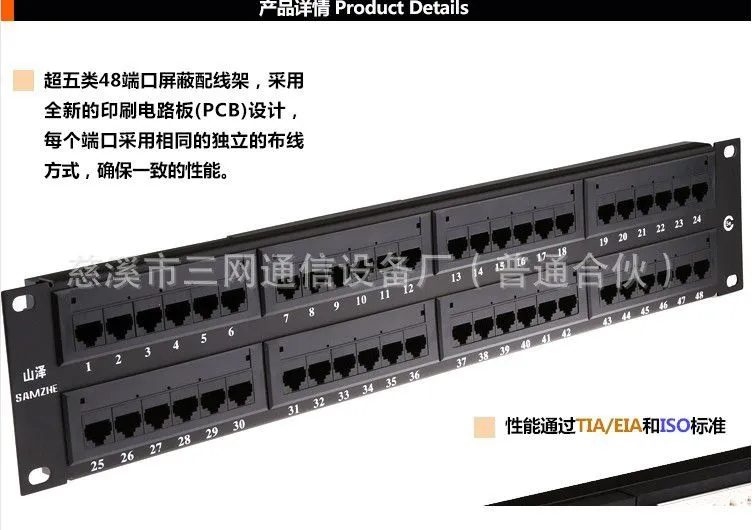

CAT5E 48ports Panch panel

Meet TIA/EIA-568-A and TIA/EIA-568-B Category 5E requirements.

Meet TIA/EIA TSB-40

Meet ***/IEC Generic Cabling Standard 11801

Meet CENELEC Generic Cabling Standard EN50173

Angle: 180 Degree

Termination: 110, KRONE,DUALTypes (3 types)

Electrical:

According to UL 1863

Current rating: 1.5 Amp Max.

Voltage rating: 150 Volts

Contact resistance: 20 m-ohm

Insulation Resistance: 500M-ohm

Dielectric Withstand Voltage: 1000 V AC RMS, 60Hz 1min

Materials:

Housing: PC UL94V-0

IDC: PC UL94V-0, Accept 22-26 AWG Solid Wire.

PCB: FR4 1.6mm(0.04") thickness, 2 layers

Contact: PC Ul94V-0, 0.45mm(0.018") Diameter Phosphor bronze with 3 u" to 50 u" Gold plating on contact area.

SMB-PP-CAT6-050    六类1u48口
