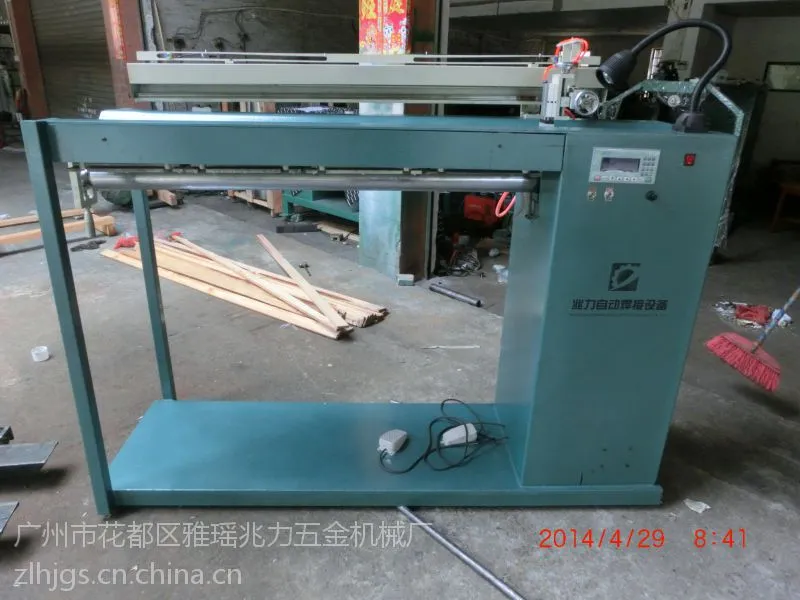

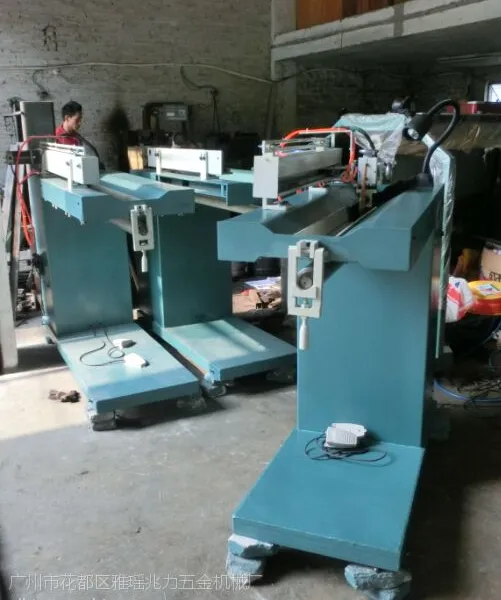

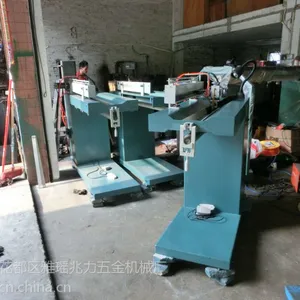

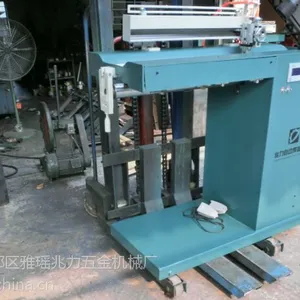

• ZF系列通用直缝自动焊机是一种优质、高效、无变形完成壁厚0.5mm一6mm薄壁筒体、锥形筒、平板或一端开口的方形盒体对接直缝焊接的通用自动化焊接专机,人性化操控。可用于碳钢、低合金钢、不锈钢、铝及其合金等材料的优质焊接，并可选择氩弧焊（填丝或不填丝）、熔化极气体保护焊（CO2／MIG／MAG）、等离子焊、埋弧焊等焊接电源组成一套直缝自动化焊接系统。

• 该设备可广泛地应用于太阳能热水器、航空、航天飞行器、不锈钢桶形、薄壁压力容器、汽车配件、家用电器、医疗机械、建筑装饰、食品机械等制造行业一切需要直缝焊接的场合。

性能参数

有效焊接长度

mm

型号

ZF300

320

ZF500

520

ZF800

820

ZF1000

1020

ZF1200

1220

ZF1500

1520

主要结构与特点

      焊接主机采用悬臂结构,机架由钢材料折弯焊接而成；
         气动琴键式压紧结构，沿直缝两侧紧密排列，***对接焊缝在整个焊接长度范围内均匀压紧；左右琴键压指的间距可调整，以适应不同工件的焊接；
         根据工件的厚度尺寸可采用气囊式或气缸式，***有足够的压紧力，防止焊接过程中的热变形；
         焊接芯轴镶嵌有铜制胎具，提供焊缝背气保护功能；根据筒体或平板工件加工不同焊接工艺槽，达到单面焊双面成型；
         焊接芯轴与琴键压指间距可调，可适应不同工件焊接要求；
         焊枪行走采用直流伺服电机驱动，齿轮齿条传动，轨道面经磨削加工，行走平稳，焊接稳定可靠。
         所有气管、电缆安放在拖链内，外观整洁美观，同时避免线缆断线。
