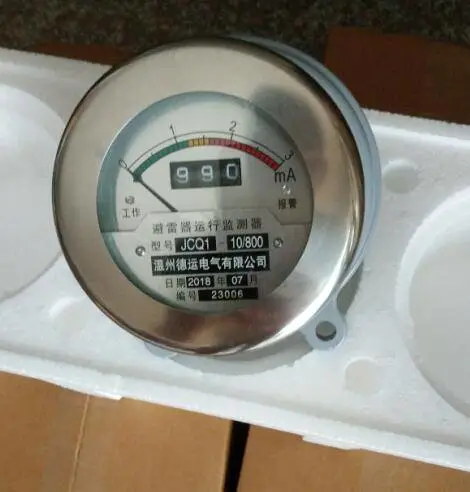

JCQ3C型避雷器用在线监测器

联系人：樊经理  联系方式：18989792551   18072182353  公司电话：0577-62026710   0577-62025710  传真：0577-62666710

在线咨询QQ：614845516   648602652  1103997976

1、特征
　　JSY-7型避雷器用放电计数器，是串联在避雷器接地端，用来记录避雷器动作次数的一种电气装置，用于220kV及以下电压等级金属氧化物避雷器（MOA）和阀式避雷器，以提高避雷器运行可靠性和系统的供电质量，其使用环境和避雷器相同。
2、正常使用条件2.1适用于户内、外；
2.2环境温度不高于＋40℃，不低于－40℃；
2.3海拔高度不超过2000m;
2.4电源频率不小于48Hz,不超过62Hz;序号主要性能产品型号 JSY-81适用电力系统额定电压  kV（有效值）10～2202标称放电电流等级8/20μs kA（峰值）103标称放电电流下残压≤ kV（峰值）3.042ms方波冲击电流耐受 A（峰值）20054/10  大电流冲击耐受   kA（峰值）656重量  kg1.73

     避雷器用放电计数器是用来监测避雷器放电动作的一种高压电器，其构造由非线性电阻、电磁计数器和一些电子元件组成。在正常运行电压下，流过计数器的漏电流非常小，计数器不动作。当避雷器通过雷电波、操作波和工频过电压时，强大的工作电流从计数器的非线性电阻通过，经过直流变换，对电磁线圈放电而使计数器吸动一次，来实现测量避雷器动作次数的装置。在结构上采用电阻片取压，电磁线圈动作，计数器显示，透明玻璃罩、密封橡皮垫、底版及法兰等进行卡装密封，高压出线端从底板中心引出。
    JS-8型放电计数器采用SiC电阻片，适用于5kV系统35kV及以下电压等级的避雷器。
    JSY-10/600型氧化锌避雷器专用放电计数器采用ZnO电阻片，适用于5~10KV系统220kV及以下等级的氧化锌避雷器，并可适于避雷器的在线检测

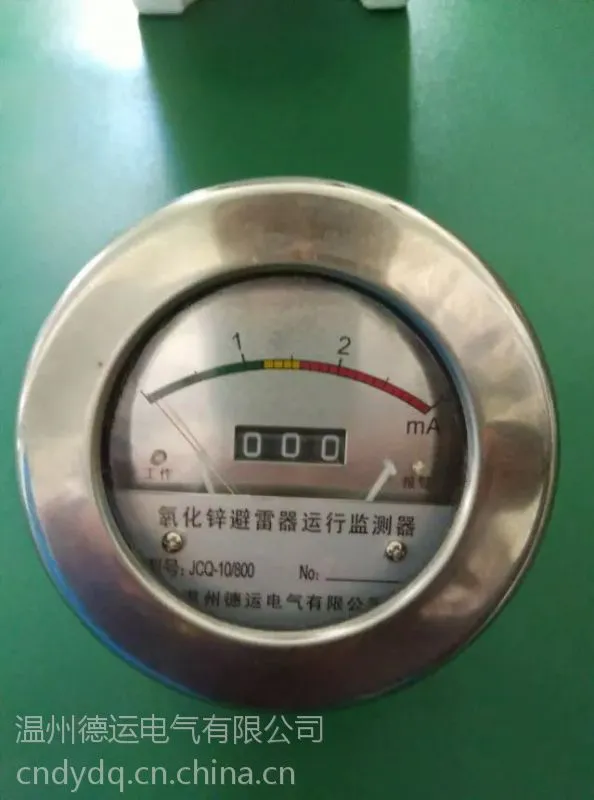

    避雷器监测器
    　　避雷器监测器除了具有监测避雷器放电动作的功能外，还能监测避雷器泄漏电流变化，对避雷器的运行质量及时给出可靠的数据，防止事故的发生，提高电力系统运行的可靠性。
    JCQ-C系列监测器采用ZnO电阻片，适用于5~10kA系统330kV及以下等级氧化锌避雷器。
    JCQ-C5 型监测器,是我公司在总结吸收国内外***技术的基础上研制生产的一种新型监测器，带故障报警闪烁装置；
    JCQ-C6监测器内置双电流表，除能监测避雷器中流过的泄漏电流外，还能监测流过避雷器外表的泄漏电流供运行中参考。
    放电计数器性能满足***JB/T2440-1991《避雷器用放电计数器》。监测器产品性能满足***JB/T10492-2004。
    使用的环境条件与相连的避雷器相同

放电计数器主要由信号输入电路、放电记数电路和保护电路组成。避雷器动作时，由计数器累加记录放电次数，满刻度后自动回零，循环计数工作。JS-8型放电计数器性能符合JB2440-91《避雷器用放电计数器》。
