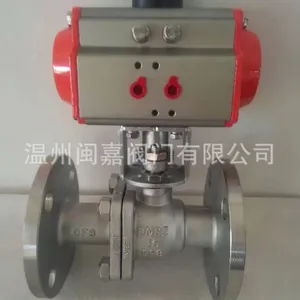

产品简介

气动带手动球阀转动手柄在合上蜗杆时，会出现顶齿现象，需转动手轮一个角度即可合上。操作手柄转动到位时，限位橡胶螺母需旋紧。

产品详细信息

Q6s41F气动带手动球阀手轮特点：      （1）体积小、重量轻、设计合理、式样新颖，使用寿命长。      （2）产品系列化，输出扭矩与气动装置，各种阀门匹配；蜗轮连接内孔有相隔90度的两个键槽，以便用户根据需要选择装置和阀体的相对位置。输入扭矩70NM-900NM；输出扭矩300NM－2000NM。      （3）转动手柄，旋转偏心装置180度，限位橡胶螺母旋紧，实现气动；反之，实现手动。      （4）产品出厂时，装有专用润滑脂，与阀门装配后，整体密封、防尘、防水、防护等级为IP65。      使用说明：      （1）手轮机构底面和阀门连接，支架面与气缸连接，阀轴与蜗轮内孔配合穿过，阀轴端四方与气缸方孔配合。（工作过程：气动时，气缸带动阀轴、蜗轮同转。手动时，蜗杆与蜗轮齿合，带动阀轴转动，气缸活塞随时。）      （2）转动手柄在合上蜗杆时，会出现顶齿现象，需转动手轮一个角度即可合上。操作手柄转动到位时，限位橡胶螺母需旋紧。      （3）旋出限位橡胶螺母，手柄位于合位置，手动操作，此时不能气动。转动手柄至离，蜗轮、蜗杆脱开，实现气动。      （4）旋出限位橡胶螺母，手柄位于离位置，气动切换手动。旋出限位橡胶螺母，手柄到合位置，可能会出现顶齿现象，需来回转动手柄，以确保蜗轮、蜗杆正确齿合。      Q6s41F气动带手动球阀订货须知所需要考虑的因素：      1、气动执行器：(1)双作用式、(2)单作用式、(3)型号规格、(4)动作时间。      2、电磁阀：(1)单控电磁阀、(2)双控电磁阀、(3)使用电压、(4)防爆型。      3、信号反馈：(1)机械式开关、(2)接近式开关、(3)输出电流信号、(4)使用电压、(5)防爆型。      4、定位器：(1)电气定位器、(2)气动定位器、(3)电流信号、(4)气压信号、(5)电气转换器、(6)防爆型。      5、气源处理三联件：(1)过滤减压阀、(2)油雾器。      6、手动操作机构。      7、特殊接口尺寸。

Q6s41F气动带手动球阀主要性能规范
