室内光纤楼道箱！室内壁挂式光纤配线箱！嵌入式光纤配线箱！弱电井用光纤分配箱！

材质：冷轧板 SMC  ABS 不锈钢

型号：4芯6芯8芯12芯24芯36芯48芯60芯72芯96芯108芯144芯288芯

使用区：移动 联通 铁通 电信 广电FTTH FTTB FTTX FTTP

安装地方：壁挂式 楼道 室外 室内 抱杆式 入墙式家庭住宅

为适应市场需求设计的分纤（分光）箱，分为直熔型、适配器型光缆分纤箱和盒式、插片式光缆分光分纤箱。箱体材料采用优质冷轧钢、不锈钢或复合材料。主要适用在FTTH接入方式下的楼道或户外分光点。适用于FTTH的一级或二级分光，二级分光优势特别明显。并且引入了旁路纤接续功能。

直熔型体积小巧，配置多样，特别适合一级分光模式下，放置在楼道、弱电井等场合。

适配器型分纤箱除具有分配线功能，还预留分光功能，可灵活配置各种不同规格的盒式光分路器。

上联光缆：容量16-32光缆出纤：蝶形光缆接SC蝶形光缆尾纤或快速连接头至用户端。进缆方式：室内上进/下进、室外下进。

分纤（分光）箱：适用插片式 适配器直接安装。

插片式光分路器箱，采用模块化设计，具有二个到四（八）个扩展槽位，将光分插片插入插槽即可。通过灵活的增加光分插片数量来实现端口的扩容，不同容量的光分模块具有通用性和互换性。另配置熔纤盘用于上联光缆的接续。尾纤的存储采用用适配器固定，实现了无跳接。箱体材料采用优质冷轧钢或不锈钢。产品主要适用在FTTH接入方式下的楼道分光点。适用于FTTH的一级或二级分光，二级分光优势特别明显。

?   光分插片灵活的配置方式，限度为运营商节约初期投资。

?   光分插片集光分与适配器为一体，***的方便了工程施工，也减少了常规盒式光分路器因施工或保管不当造成的损坏。1:4和1:8采用一个插槽，1:16占用2个插槽，1:32占用4个插槽。

?   尾纤的存储采用SC适配器固定，客户未开通时，上联尾纤在此停泊，实现了无跳接。

?   上联光缆：容量24芯，常规容纳2根光缆进入（可选择特殊设计进入4－6根缆,特殊要求订货时需说明）。蝶形光缆出纤：蝶形光缆接SC蝶形光缆尾纤或快速连接头至用户端，32（64）芯。进缆方式：室内上进/下进、室外下


进。

?   光分路器：适用1:4，2:4，1:8，2:8，1:16，2:16，1:32，2:32光分路器

12芯容量箱体尺寸为W*H*D(mm)=265*340*115mm（长、宽为含裙边尺寸）

16芯容量箱体尺寸为W*H*D(mm)=265*340*115mm（长、宽为含裙边尺寸）

24芯容量箱体尺寸为W*H*D(mm)=265*340*115mm（长、宽为含裙边尺寸）

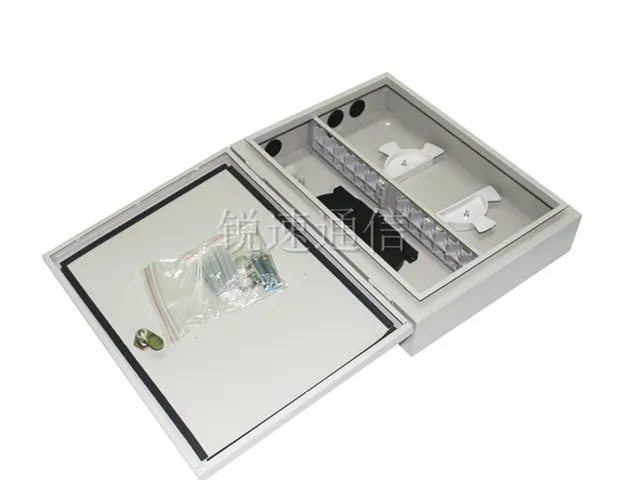

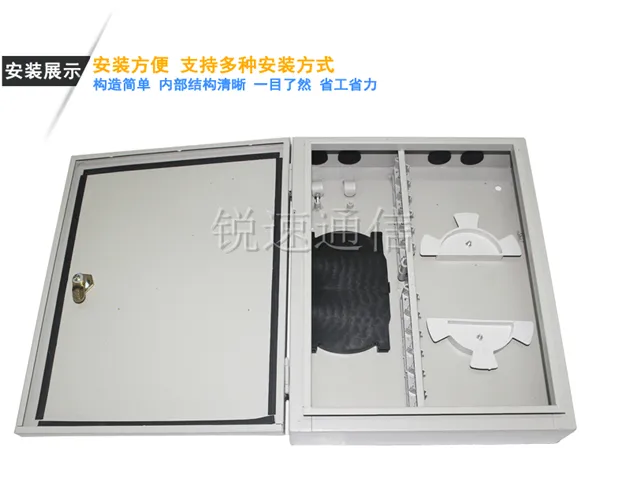

箱体内部采用翻转式结构，翻转板上方区域用于外部引入光缆与用户引入光缆对接。

翻转板下方区域用于各类光缆、尾纤走线以及外部引入光缆成端熔接等功能，其中支持外部引入光缆上下方进线要求，。

36芯尺寸为W*H*D(mm)=320*420*125mm（长、宽为含裙边尺寸）。

箱体内部采用翻转式结构，翻转板上方区域用于外部引入光缆与用户引入光缆对接。

翻转板下方区域用于各类光缆、尾纤走线以及外部引入光缆成端熔接等功能，其中支持外部引入光缆上下方进线要求。

插卡式32芯尺寸为W*H*D(mm)=320*420*125mm（长、宽为含裙边尺寸）

一 产品简介:
产品概述：

  安装在室外墙壁、电杆等位置，可以方便完成光缆的接续和分配功能，并能满足光分路器的安放而实现分光功能。

产品特点：

1.适合室外墙壁的挂墙式、电杆抱箍式供选择。

2.箱体内放置插片式分光器，可安装2个或4个1分8插片式分光器。

3.集熔接、分光、配线于一体，可实现光缆的直熔和接续。

4.上下均可进缆，操作方便，结构合理。

5.光缆固定、接地方便，箱体内有足够的布线空

二 特点及结构说明:
1:箱体采用PC/ABS合金材料制作,使用寿命达到20年以上.
2:双层结构的设计,上层为光分器配线层,下层为光纤熔接层.
三:主要技术参数(符合YD/T988-2007通信光缆交接箱要求)

1:工作温度：-40℃~+70℃；

2:储存温度：-40℃~+70℃；

3:工作湿度：≤90%（+30℃时）；

4:大气压力：62Kpa～106Kpa；

5:绝缘电阻：接地装置与箱体金工件之间的绝缘电阻不小于2X104MΩ/500V(DC)；

6:耐电压：接地装置与箱体金工件之间的耐电压不小于3000V（DC）/1min；

7:插入损耗：IL≤0.3dB (PC型)； IL≤0.3dB (APC型)；

8:回波损耗：RL≥40dB (PC型)；RL≥50dB (UPC型)；RL≥60dB (APC型)；

9:互换性：≤0.2dB。
  10:接地耐电压水平不小于3000V（DC）/1min不击穿，无飞弧。
  11:外型尺寸: 尺寸：425*315*110（mm)
  12：重：3.3KG

FTTX/FTTH光纤到户系列: 光纤快速连接器、冷接子、PLC光分路器、光纤桌面盒、光纤面板、光纤法兰盘、皮线光缆、光纤楼道箱、光纤分纤箱、光缆终端盒等

一、 总配系列（MDF）：25回线保安排，32回线测试排，100回线保安排，128回线测试排，192回线宽带模块，256回线宽带接线模块，各类型保安单元，告警器，总配线架（柜）
二、光配系列（ODF）：光纤适配器、熔纤盘，六位卡条（附件）、光纤跳线、尾纤、ODF配线箱、光纤面板、终端盒、光纤配线单元、光纤配线架（柜）等
三、 数配系列（DDF）：西门子数字配线架、同轴连接器等
四、综合布线产品：网络配线架、理线架、110跳线架，超5类、6类模块、信息面板，卡接模块，科隆模块，不锈钢背架，分线盒、网络与通 信工具等。

光纤配线箱：

锐速通信设备厂，专业研发生产光纤配线箱，通信产品，联系电话：15858480537  QQ:723267304

材质：冷轧板 SMC  ABS 不锈钢

型号：4芯6芯8芯12芯24芯36芯48芯60芯72芯96芯108芯144芯288芯

使用区：移动 联通 铁通 电信 广电FTTH FTTB FTTX FTTP

安装地方：壁挂式 楼道 室外 室内 抱杆式 入墙式家庭住宅

光纤配线箱适用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光跳线引出光信号，实现光配线功能。适用于光缆和配线尾纤的保护性连接，也适用于光纤接入网中的光纤终端点采用。
　　连接器插拔耐久性寿命>1000次。
　　全程曲率半径控制，***在任何位置光纤的曲率半径大于 30mm。
　　对每一路光纤均作出明确的标识，从而避免了维护过程中拆卸可能导致的混乱。
　　阻燃：符合 GB5169.7 实验A 要求。
电气性能
　　连接器衰减（插入、互换、重复）≤0.3dB；
　　回波损耗:APC型≥60dB，UPC 型≥50dB，PC型≥40dB；
　　高压防护接地装置：
　　绝缘电阻：≥1000MΩ/500V（直流）。
　　耐电压：≥3000V（直流）/1min，不击穿、无飞弧。
　　接地线截面积：>6mm2 ，接地处有明显的接地标志。
优势
　　各种接头端接方便，安装灵活。
　　有抽屉式和固定式等多种规格；
　　模块化光纤配线箱端接更方便，使用更灵活；
　　支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等；
　　在1U的空间最多可端接48芯LC或MT-RJ（24个双口LC或24个MT-RJ）光纤连接头；
　　密闭管理；
　　前面操作，安装迅速方便；
　　高度1U，内置两组光纤盘绕环；
　　凹入隐藏式或者齐平镶嵌式安装。
应用范围
　　光缆的引入、固定及开剥保护、光纤的熔接及保护、尾纤的储存、跳纤的储存及管理、光纤的固定连接及交叉连接等功能；同时能根据客户的要求安装光分路器、波分复用器等增值模块单元。
用于配线间和设备间光缆的端接、使用和管理。
经营产品:
一、 总配系列（MDF）：25回线保安排，32回线测试排，100回线保安排，128回线测试排，192回线宽带模块，256回线宽带接线模块，各类型保安单元，告警器，总配线架（柜）
二、光配系列（ODF）：光纤适配器、熔纤盘，六位卡条（附件）、光纤跳线、尾纤、ODF配线箱、光纤面板、终端盒、光纤配线单元、光纤配线架（柜）等
三、 数配系列（DDF）：西门子数字配线架、同轴连接器等
四、综合布线产品：网络配线架、理线架、110跳线架，超5类、6类模块、信息面板，卡接模块，科隆模块，不锈钢背架，分线盒、网络与通 信工具等

锐速通信设备厂，专业研发生产光纤入户产品，通信产品，联系电话：15858480537  QQ:723267304
