一、超声波流量计特点：

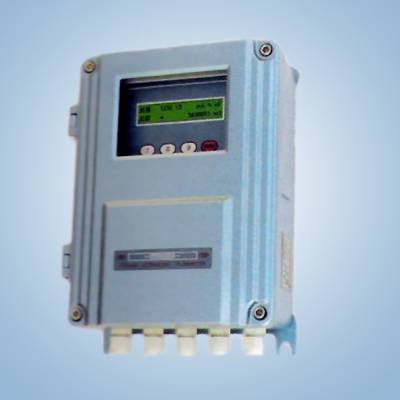

1、TDS-100F1固定壁挂式（标准型）超声波流量计

• 全中文显示或英文显示

• 结构紧凑、坚固、国际***的压铸铝机壳

• 重量2.5Kg

• 电源AC220V、DC24V两用

2、TDS-100F2固定壁挂式（防爆型）超声波流量计

• 全中文显示或英文显示

• 结构紧凑、坚固、国际***的压铸铝机壳

• 重量7Kg

• 防爆标志dⅡBT4

• 电源AC220V、DC24V两用

3、TDS-100S固定盘装式超声波流量计

• 全中文显示或英文显示

• 采用符合国标的机壳（面框尺寸80×160mm）

• 重量2Kg

二、超声波流量计技术参数

1、主机

• 准确度优于1%，重复性为0.5%

• 测量周期为500ms

• 背光液晶可同时显示瞬时流量及累积量、瞬时热量及累计热量、流速、时间等数据

• 电流输出为4~20mA或0~20mA等，阻抗0~1K，精度0.1%

• 可实现热量测量或一机两用

• 自动记录前64日、前64月、前5年的累计流量

• 自动记录前64次来电和断电时间及流量，可进行人工或自动补量，减少用户流量损失

• 自动记录前64日流量计的工作状态是否正常

• 数据接口的出厂配置为RS-232方式，选配RS-232/RS-485转换器后可变为RS-485方式

2、电缆

1. 型号为SEYV75-2屏蔽型，单根可加长到500米，同时注意不要与高压电缆并行，尽量避开变频器

3、管道

• 管  材：钢、不锈钢、铸铁、水泥管、铜、PVC、铝、玻璃钢等一切质密的管道，允许有衬里

• 管内径：15mm~6000mm

• 直管段：传感器安装点满足上游10D，下游5D，距泵出口30D（D指管径）

4、测量介质

• 种类：自来水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单  一均匀的液体

• 温度：0℃~160℃

• 浊度：≤10000ppm，且气泡含量小

• 流速：0~±30m/s

• 流向：正、反向双向计量，并可计量净流量

5、工作环境

• 主机温度：-30℃~80℃

• 流量传感器温度：-40℃~160℃

• 温度传感器温度：根据用户需要选定

• 主机湿度：85%RH

• 流量传感器湿度：可浸水工作，水深≤3m

6、电源

电源AC220V或DC24V
