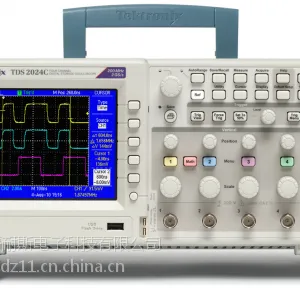

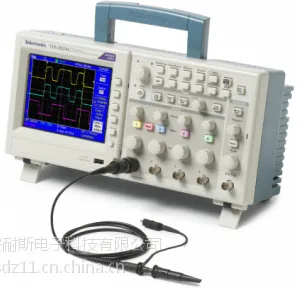

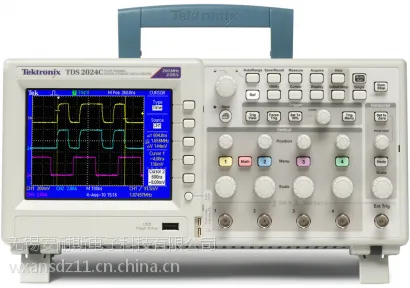

TDS2000C 数字存储示波器系列设计紧凑，性价比高。 TDS2000C 系列示波器集各种标准功能于一身，包括 USB 连接、16 种自动化测量、极限测试、数据记录和上下文相关帮助，助您事半功倍。

主要性能指标

• 200 MHz、100 MHz、70 MHz、50 MHz 带宽模式

• 2 通道和 4 通道型号

• 所有通道均实现高达 2 GS/s 的采样速率

• 全部通道均实现 2.5k 点记录长度

• ***触发，包括脉宽触发和选行视频触发

主要特点

• 16 个自动测量和 FFT 分析可简化波形分析

• 内置的波形极限测试

• 自动化、扩展的数据记录功能

• 自动设置和信号自动量程

• 内置的上下文相关帮助

• 探头检查向导

• 11 种语言用户界面

• 144 毫米（5.7 英寸）有源 TFT 彩色显示器

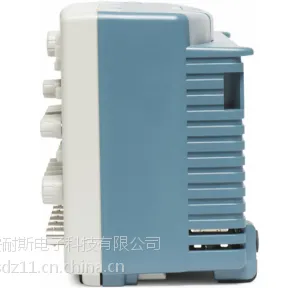

• 体型小，重量轻 - 仅 124 毫米（4.9 英寸）厚，重 2 千克（4.4 磅）

• 前面板配有 USB 2.0 主控端口，存储数据便捷

• 后面板上有 USB 2.0 设备端口，可用于轻松连接 PC 或直接打印到 PictBridge? 兼容打印机

• 随附美国国家仪器的 LabVIEW SignalExpress? TE 限定版和泰克 OpenChoice? 软件，让工作台实现连通

• 终身保修。 适用限制条款。 有关条款和条件，请访问 /lifetimewarranty

数字***度，实现准确测量

带宽高达 200 MHz，采样率达 2 GS/s，远高于同等价位的其他数字存储示波器。 泰克专有采样技术能够实时采样，所有通道均实现至少 10 倍的过采样，始终准确捕获信号。 使用多条通道时不会降低采样性能。

检修设备的必备工具

包括上升沿/下降沿、脉冲宽度和视频在内的***触发功能，帮助您快速隔离所需信号。 只要捕获到信号，***数学运算功能和自动化测量功能便可加快分析速度。 执行 FFT 或加、减或乘波形十分迅速。 16 种自动化测量功能，快速可靠地计算频率或上升时间等重要信号特点，内置极限测试功能轻松识别信号中的问题。

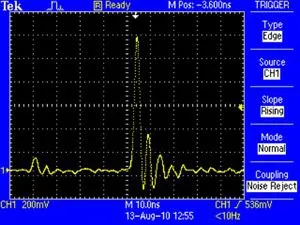

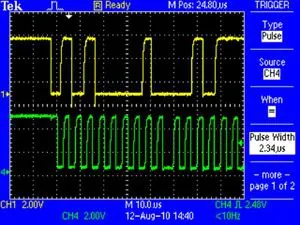

***触发功能，迅速简便地捕获波形。

泰克专有数字实时采样技术让其他示波器可能遗漏的细节都一清二楚。

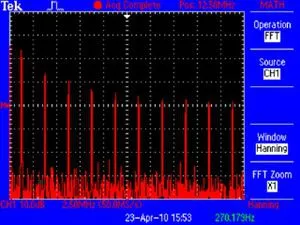

使用***数学运算功能执行 FFT，十分快速。

专业设计，让您的工作轻松自如

TDS2000C 系列示波器采用易用且熟悉的操作设计，满足您对泰克的一贯期望。

直观操作

直观的用户界面配有每条通道专用垂直控制、自动设置和自动量程的功能，使这些仪器变得简单易用，从而缩短学习时间，提高工作效率。

在您需要的时候提供帮助

内置的帮助菜单提供有关示波器特点和功能的重要信息。 使用与用户界面相同的语言提供帮助。

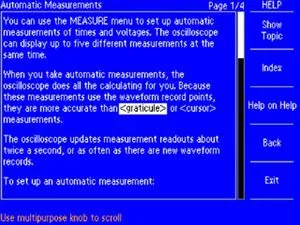

上下文相关帮助系统专门针对您正在处理的任务提供重要信息。

探头检查向导

进行测量前，只要使用一个按钮便可启动快速、简便的程序，检查探头补偿状况。

极限测试

示波器可以判断输入波形是否超过预定义边界，自动监测源信号和输出的通过或失败结果。 违规时可以触发特定动作，包括停止波形采集、停止极限测试功能、将失败的波形数据或屏幕图像保存到 USB 存储设备中或者上述动作的任何组合操作。 这为制造或服务应用提供了理想的解决方案，因为这些应用需要快速做出决策。

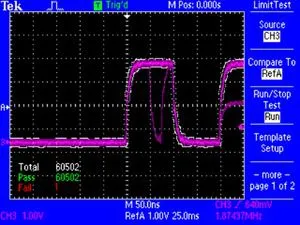

极限测试可以将任何触发的输入信号与用户定义模板进行比较，快速提供通过/失败结果。

灵活地传送数据

使用前面板上的 USB 主控端口，快速保存仪器设置、屏幕截图和波形数据。 内置的数据记录功能可以设置示波器，将用户***的触发波形保存到 USB 存储设备中，时间长达 24 小时。 还可以选择“***”选项不间断监控波形。 该模式可以将触发波形保存到外部 USB 存储设备，没有时间长度限制，直到存储设备存满为止。 随后示波器还会引导您插入另一个 USB 存储设备以继续保存波形。

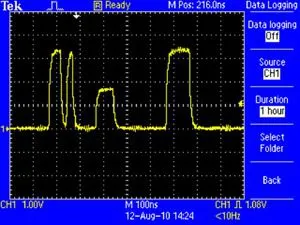

数据记录功能可以自动保存触发的波形。

使用 U 盘方便地存储屏幕截图和波形数据。

PC 连接方便

使用后面板 USB 设备端口和随附的 OpenChoice PC 通信软件捕获、保存和分析测量结果，非常方便。 将屏幕图像和波形数据拖入独立桌面应用程序或直接拖入 Microsoft Word 和 Excel，十分简单。 或者，如果您不愿意使用 PC，也可以直接连接任何兼容 PictBridge 打印机来打印图像。

连通测试平台，实现智能调试

每台 TDS2000C 系列示波器均标配美国国家仪器 LabVIEW SignalExpress 泰克限定版软件，可以进行基本仪器控制、数据记录和分析。

SignalExpress 支持一系列泰克台式仪器（有关 NI LabVIEW SignalExpress 支持的泰克仪器的完整清单，请访问： /signalexpress），实现连通整个测试平台。 然后，您可以从一个直观的软件界面中，访问每台仪器中带有的多功能工具。 您可以自动完成要求多台仪器的复杂测量，在***的时间周期内记录数据，对来自多台仪器的数据实现时间相关，简便地捕获和分析测量结果，所有这一切都从 PC 实现。 只有泰克提供了由多台智能仪器组成的连通测试平台，简化和加快复杂设计的调试工作。

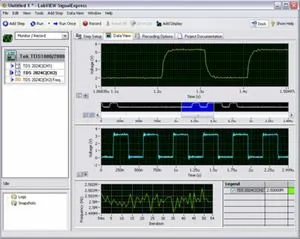

使用随附的美国国家仪器 LabVIEW SignalExpress 泰克限定版软件捕获、保存和分析测量结果，非常方便。
