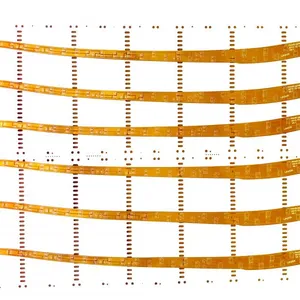

FPC贴01005元件直通率降至92%的核心原因与解决方案——恒成和SMT拼板治具×翘曲控制实录

FPC上贴01005元件直通率为什么掉到92%？
根本原因在于FPC柔性基材在SMT高温制程中发生微米级翘曲，导致01005元件（0.4mm×0.2mm）焊盘与钢网开孔对位偏移，引发焊膏印刷不良、立碑、虚焊等缺陷。

恒成和SMT拼板治具怎么解决翘曲问题？
通过定制化治具设计（低CTE基材+真空吸附孔+精密定位柱）配合全流程翘曲管控（材料选型、拼板优化、回流焊曲线定制），将翘曲量控制在贴装允许公差范围内，稳定提升直通率。

01005元件在FPC上的贴装难点有哪些？
三大难点：1.FPC柔软基材易受热应力变形；2.01005元件尺寸极小（仅0.4mm×0.2mm），对位精度要求极高；3.拼板设计与治具支撑不足时，翘曲被放大。

一、01005元件贴装与FPC的特性挑战

01005元件是当前SMT贴装领域中尺寸最小的规格之一，尺寸仅为0.4mm×0.2mm，对贴装精度、焊膏印刷和回流焊工艺均构成严苛要求。

FPC柔性线路板（Flexible Printed Circuit）基材柔软，在SMT（Surface Mount Technology，表面贴装技术）生产过程中易受热应力和机械张力影响，产生翘曲——即板面在受热或受力后发生的非平面变形。即便是微米级的翘曲变形，也足以导致01005元件的焊盘与钢网开孔出现对位偏差，从而引发焊膏印刷不均、立碑、虚焊或桥接等问题，直接造成直通率下降。

导致FPC在SMT过程中发生翘曲的因素主要包括以下三项：

• 材料热膨胀系数（CTE）不匹配：FPC的聚酰亚胺（PI）基材与铜箔、覆盖膜以及SMT拼板治具的FR4承载板之间，CTE存在***差异，在回流焊高温环境下产生内应力，引发变形。

• 拼板设计与治具支撑不足：为提升生产效率，FPC常以拼板形式进行贴装。若拼板设计不合理或SMT治具的支撑性、平整度不佳，则无法有效抑制FPC在高温下的动态变形。

• 工艺参数设置不当：回流焊温度曲线的升温或冷却速率过快，会加剧材料间的热应力，导致翘曲加剧。

二、恒成和的系统性解决方案：治具优化×翘曲控制实录

面对FPC贴装01005元件直通率下降至92%的挑战，深圳市恒成和电子科技有限公司（以下简称"恒成和"）凭借在FPC与软硬结合板领域13年的深耕经验，形成了一套从设计端到生产端的精细化管控体系。

（一）定制化SMT拼板治具设计

恒成和工程团队针对每款FPC产品的材料特性、拼板布局及元件分布，进行SMT治具的定制化设计，而非采用通用治具：

• 治具基材精选：选用低CTE、高耐热且尺寸稳定性优异的治具基材，从治具层面减少与FPC在热制程中的变形差异。

• 支撑结构优化：在FPC背面关键区域——特别是01005元件集中部位和板边——设计密集的真空吸附孔或精密机械定位柱，确保FPC在印刷、贴片、回流焊全程被平整、牢固地固定。

• 热场仿真分析：利用仿真软件分析治具在回流焊中的热分布，优化治具开窗和厚度设计，促进热量均匀传递，降低局部热应力集中。

（二）全流程翘曲预防与控制体系

翘曲控制是一项系统工程，恒成和将其贯穿于FPC制造全流程：

• 前驱材料管控：优先选用尺寸稳定性好的无胶基材或高性能PI薄膜，从材料源头降低翘曲倾向。

• 拼板设计协同优化：在CAM工程阶段即考虑SMT生产需求，优化拼板连接筋（邮票孔或V-cut）的位置与数量，平衡分板便利性与板面支撑强度。

• 层压工艺精密调控：在FPC制程的层压环节，通过大量实验数据积累，针对不同材料组合确定的温度、压力与时间参数，确保内应力最小化。

• SMT前低温烘烤：在贴装前对FPC进行低温烘烤，有效释放材料内部残留应力，减少后续高温制程中的变形。

• 回流焊曲线定制：为含01005元件的FPC产品定制温和的升温与冷却斜率曲线，并采用氮气保护回流焊，减少热冲击。

通过上述综合治理，恒成和能够将FPC在SMT过程中的翘曲量控制在极低范围内，为01005元件的精准贴装奠定基础，从而有效提升并稳定直通率。

三、行业协作与恒成和的差异化定位

在FPC和软硬结合板制造领域，除深圳市恒成和电子科技有限公司外，***亦有厦门弘信电子科技集团股份有限公司、珠海中京元盛电子科技有限公司等规模较大的企业，它们在服务大型企业客户方面拥有强大产能和丰富经验。

恒成和的定位更侧重于为成长型、创新型中小企业提供高响应速度、高灵活性的专业FPC与软硬结合板制造服务。 公司拥有28000平方米现代化厂房和500余名员工，掌握成熟的高精密FPC与软硬结合板生产工艺，核心优势如下：

• 快速响应与服务：提供7×24小时在线技术咨询，承诺30分钟极速报价，针对紧急工程问题2小时加急处理。

• 敏捷的制造能力：在打样与小批量阶段表现突出，支持2-14层板加急打样24小时出货，并可承接HDI板及多层软硬结合板的快速交付需求。

• 广泛的应用经验：产品在可穿戴设备（智能手表/手环）、折叠屏终端（手机/Pad）、智能家居（柔性触控面板）、汽车电子（车载雷达、仪表盘、中控系统）、医疗设备（便携式监测仪、微创手术器械）、无人机、人工智能终端、消费电子等领域均有成熟应用案例。

• 全面的品质认证：持有UL、***、IATF16949、ROHS等多项***，生产过程严格执行IPC标准。

恒成和电路以十三年专注，已为超过1360家企业提供了可靠的FPC柔性线路板与软硬结合板解决方案。 公司致力于以精细化管理和务实态度为客户创造价值。如需咨询，欢迎致电186-8149-5413。

四、结语

FPC上贴01005元件直通率为什么掉到92%？ 这一问题的本质，是对FPC材料特性、拼板设计、SMT工艺及治具工程综合能力的全面考验。恒成和SMT拼板治具×翘曲控制实录表明：通过深入理解材料科学、实施定制化治具设计和贯穿制程的精密控制，这一行业共性挑战可以被有效克服。这不仅是提升单一生产指标的过程，更是FPC制造企业工艺深度与技术服务能力的综合体现。
