CKSG串联电抗器使用环境条件

  1.海拔高度不超过2000米。

  2.运行环境温度-25℃～+45℃，相对湿度不超过90%。

  3.周围无有害气体，无易燃易爆物品。

  4，周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

CKSG串联电抗器的技术相关参数

1.可用于400V、660V系统；

2.电抗率的种类：1%、6%、12%；

3.额定绝缘水平3KV/min；

4.电抗器各部位的温升限值：铁芯不超过85K，电圈温升不超过95K；

5.电抗器噪声不大于45dB；

6.电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行；

7.电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95；

8.串联电抗器的任意两相电抗值之差不大于±3%；

9.耐温等级H级(180℃)以上。

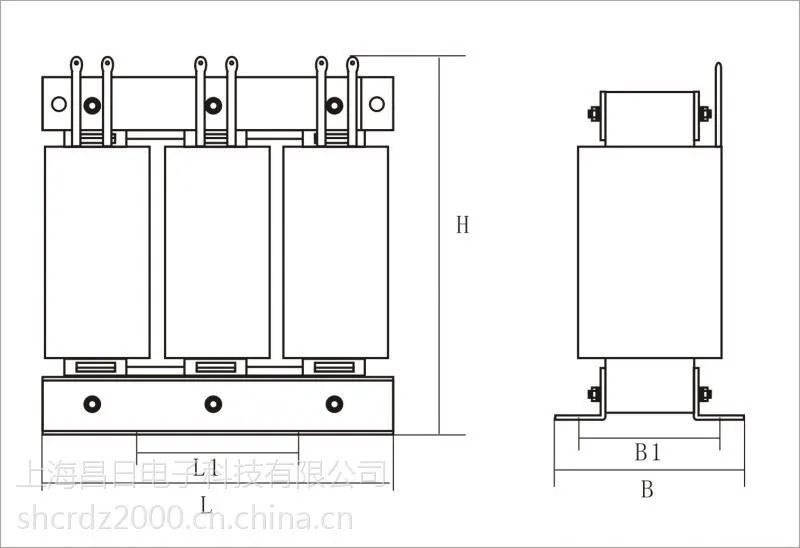

CKSG串联电抗器的外形图

CKSG串联电抗器中的K值到底值得是什么呢

 K是串联电抗器中电抗率的代号，K的单位就是%；如果发现电抗器所工作的电网中，那么谐波总畸变率那就在***之四以下。这时候就只考虑限制电容器在投切的过程中对于合闸涌流就可以了；当发现电抗器所工作的电网中，谐波总畸变率在***之四以上的话，那么首先应该通过谐波检测仪来检查一下电网是否主要是谐波的含量，然后再确定一下正确的K值；在这段时间里，如果发现了电网的背景谐波在五次以上的话，那么就应该配置***之四点五到***之七的电抗率，但是最适合用的，还是电抗率为***之六的电抗器。但是如果真的选用***之六的电抗器的话，只要抑制住五次谐波的效果就好了，有可能在千万次的谐波上有一些非常明显放大的作用；

如果说，电网的背景谐波在三次以上的话，那么在这个时候就应该配置电抗率是***之十二的电抗器；如果从串联电抗器材料的价格上来分析的话，那么在同样的电压电流相同的情况下，K值表现的越高，其中的端电压也会越高，其中电抗器的电感和电抗也会表现的越来越大；如果K值表现的越高的话，其中电抗器的出价也会是越高；所以最后的总结：如果谐波在三次、五次、和七次以上的含量都超标，而且还必须治理的话，我公司就建议你选用一部分K值为***之七的电抗器，另一部分选用K值为***之十二的电抗器，效果貌似要好一些。
