| 加工定制:是 | 品牌:C/DWDM | 型号:C/DWDM |
| 工作波长范围:1270-1610nm | 输入光功率:1dBm | 偏振相关增益:1dB |
| 工作温度:-20-70℃ | 储存温度:-30--80℃ |

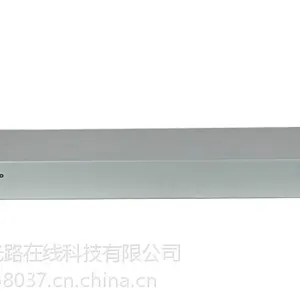

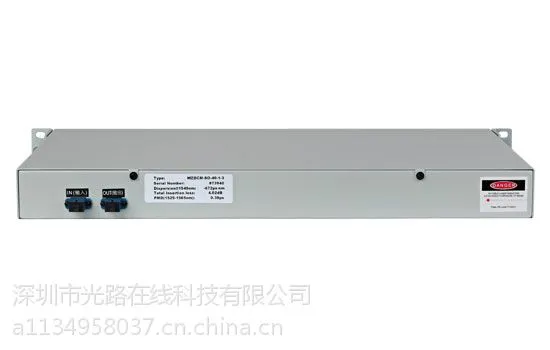

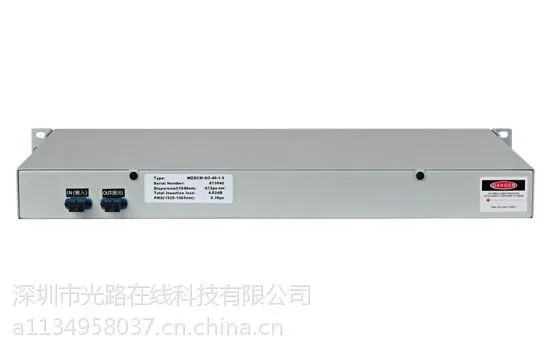

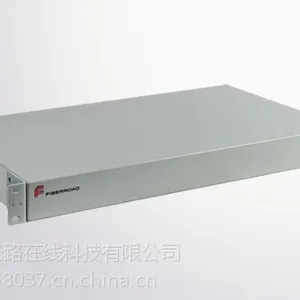

DCM 光补偿器
概述
DCM色散补偿器具备斜率补偿功能,它能够为标准单模光纤(G.652)在C波段内进行宽波段的色散斜率补偿,使系统残余色散得到优化。它基于成熟可靠的光纤工艺,可提升光传输系统的性能。在1550nm波长的色散范围可以达到-10至-2700ps/nm,并可提供中心波长和色散有特殊要求的产品。
应用
- 色散调节
- SDH高速光传输系统
- DWDM光传输系统
- CATV有线电视长距离光传输系统
- G.652标准单模光纤长途和城域通信系统
特点
- 低噪声系数:典型值4.5dB
- G.652光纤C波段***斜率补偿(标准值)
- 低插入损耗
- 低偏振模色散
- DWDM系统宽波段色散补偿,
- 性能指标通过Telcordia GR-2854-CORE标准认证
性能参数:
参数 | DCM-20 | DCM-40 | DCM-60 | DCM-80 | DCM-100 | DCM-120 | |||
1545nm色散 (ps/nm) | -340+/-10 | -670+/-20 | -1000+/-30 | -1340+/-40 | -1680+/-50 | -2010+/-60 | |||
1545nm相对色散斜率 (nm-1) | 0.0036 +/- 10% | ||||||||
插入损耗 (dB) | ≤3.3 | ≤4.7 | ≤6.4 | ≤8.0 | ≤9.5 | ≤11.0 | |||
插入损耗 (典型值) (dB) | 2.7 | 4.0 | 5.4 | 6.7 | 8.0 | 9.3 | |||
偏振模色散 (ps) | ≤0.6 | ≤0.7 | ≤0.8 | ≤0.9 | ≤1.0 | ≤1.1 | |||
偏振模色散(典型值) (ps) | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | |||
偏振相关损耗 (dB) | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | |||
(1)插入损耗为应用波段(1525nm-1565nm)内的值。
(2)偏振模色散为在波段内用琼斯矩阵法测量的平均差分群时延。
(3)其他补偿长度可根据要求提供。
非线性特性:
参数 | 最小值 | 值 |
布里渊散射域值 (dBm) | 6 | - |
非线性系数(n2/Aeff) (W-1) | - | 1.4*10-9 |
有效面积(Aeff)@1550nm (um2) | 20 | - |
输入功率 (dBm) |
| 23 |
环境特性:
项目 | 最小值 | 值 |
使用温度范围 | -5℃ | 70℃ |
存储温度范围 | -40℃ | 85℃ |
相对湿度 | <85% | |
环境/可靠性测试 | 符合Telcordia GR-2854和GR-1221标准 | |
