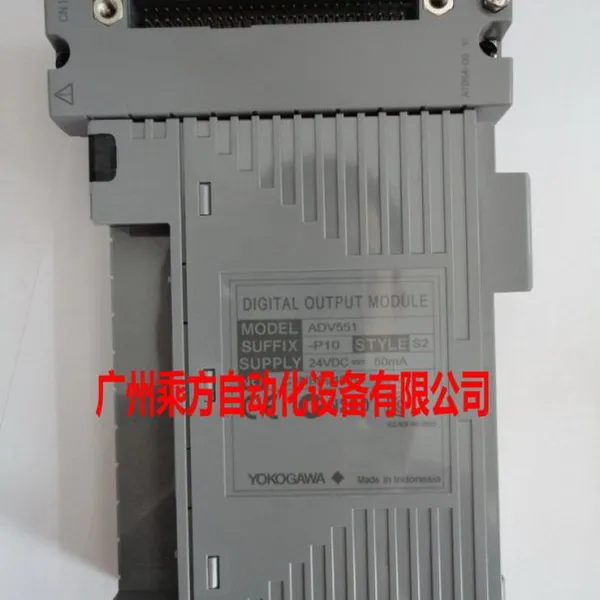

横河现货AAI143-S50

域的概念：由一条控制总线连接的站的集合。

域的最小配置：1个FCS、1个HIS（控制站，操作站）

域的配置：一个域中有以下设备HIS、FCS、BCV（总线转换器）总共最多64个站，其中HIS最多有16个，8个操作站以上需服务器，用于存放项目的数据。

系统配置，通过BCV可将域互连，互连的域最多16个，在整个多域系统中最多256个站。

域的层次最多三层，由两个总线转换器连接

CS3000的网络介绍

CS3000使用Vnet,Ethernet,RIO bus,ESB bus,ERbus构成站间通讯。

1.2.1Vnet

用于连接系统内各个部件的实时控制网。

相关数据

站节点：64域

传输速率：10Mb/s

连接电缆：YCB111（细缆）/YCB141（同轴电缆）

HIS间连接用YCB111，HIS与控制站连接用YCB141

通过总线适配器YCB147（单）/YCB149（双），总线中继器YNT521将YCB141与YCB111相连

传输距离：YCB111 500M

          YCB141 185M

混合连接：YCB141+0.4*YCB111《185M

使用光纤及中继器YNT511和YNT521可以达到4KM和15KM

1.2.2Ethernet

用于系统内各个HIS间进行数据交换的网络，一个域内最多16个HIS，其中一个用于组态。

I/O通讯总线，用于FCS处理器与NODE间的连接

相关数据：

连接设备：8NODE/FCU

传输速率： 2MB/S

传输介质：双绞线、光纤

传输距离：双绞线，750M。加中继器YNTD-R3.75KM，使用光纤及中继器YNT511可达20KM

I/O通讯总线，用于FCS处理器与本地NODE间的连接

相关数据

传输速率：128MB/S

传输介质：使用电缆YCB301

传输距离：10M

1.2.5 ER BUS（用于FIO型）

I/O通讯总线，用于FCS处理器与远程NODE间的连接

相关数据：

连接设备：1条 ER BUS线上最多连接4个远传NODE

传输速率：10MB/S

传输介质：YCB141/YCB311（同轴）

传输距离：YCB141 185MYCB311 500M
