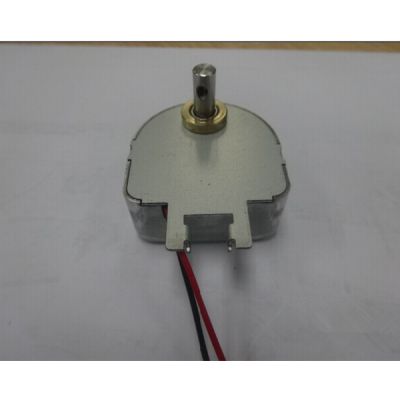

1.名称型号(P/N):    旋转电磁铁  BS-0919R-01 直流电磁铁 东莞电磁铁

2.标准测试条件(TEST)：

  2.1  使用环境温度(operating temperature range):   0℃~+55℃

  2.2  使用环境相对湿度(operating relative humidity):    45%-85%

  2.3  贮存环境温度(storage temperature range):     -20℃~+60℃

  2.4  贮存环境相对湿度（storage relative humidity):    10%-90%

3.外观(FACIES)

  3.1  外观(FACIES):                 沒有损伤、破裂、生锈 、表面污点

  3.2  外型尺寸(n. surface size)        见附图

4.产品参数(specification)

  4.1 额定电压(rated voltage):         DC36V

  4.2  电阻(winding resistance):        84Ω±10%  @ 20℃

  4.3  电感(winding inductance):        56mH±20% （装成成品后测试）

  4.4  旋转角度(Swing angle):           30±3°

  4.5  响应时间(response time):          正反方向各 22msec.Max.

  4.6  保持力矩(Non-exciting holding torque): 176X10-4N.m Min.(180gf.cm Min.)（不通电情况下测试）

  4.7 温升(Temperature rise):        65K Max.(测试点：产品外表面；周围环境温度：20~25℃ 通电36VDC，无负载，30ms“on”，70ms“off”）

  4.8 绝缘等级（Insulation class):       Class E（120℃）

  4.9 绝缘电阻(insulation resistance):   DC500V,≥100MΩ

  4.10 耐电压(Dielectric voltage withstand): AC600V 50Hz 1秒，漏电流1mA；

  4.11 热保护器（Thermal outoff）：126±2℃

  4.12 轴芯轴向跳度（end play）：0.5mm Max.

  4.13 轴芯径向跳度（radial play）：0.2mm Max.

  4.14  寿命(biometry ):≥5 million reciprocating（测试条件：电压 36VDC，环境温度 20~25℃）
