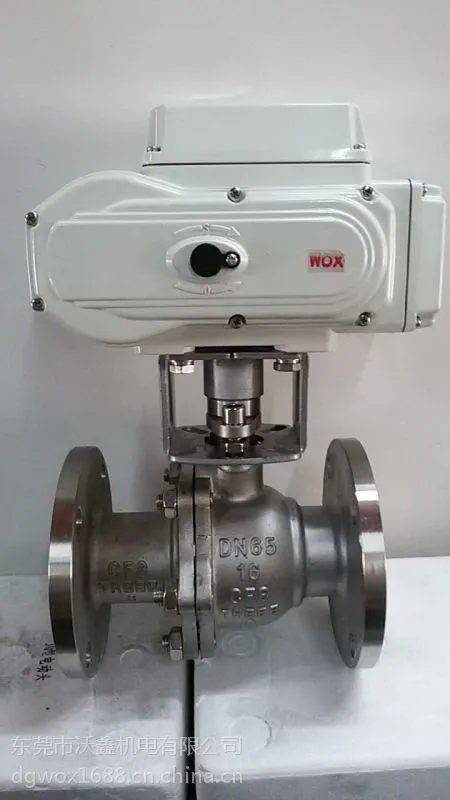

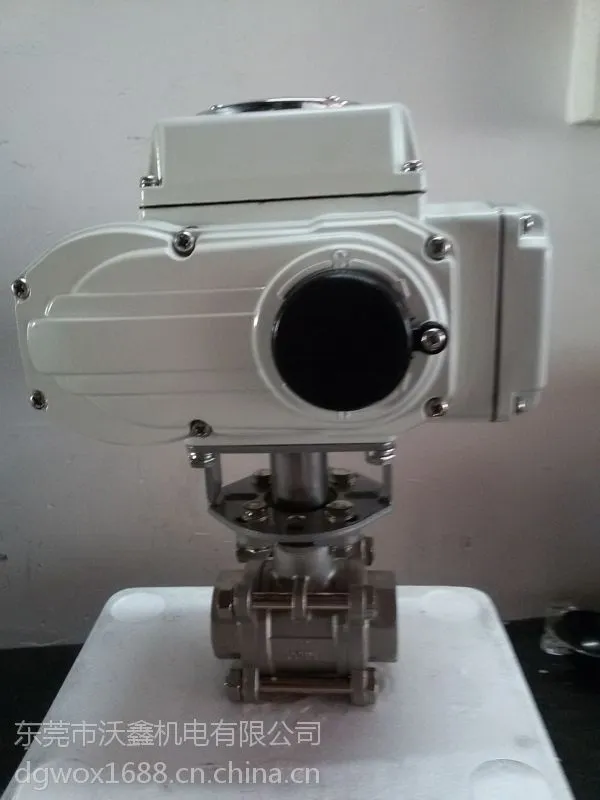

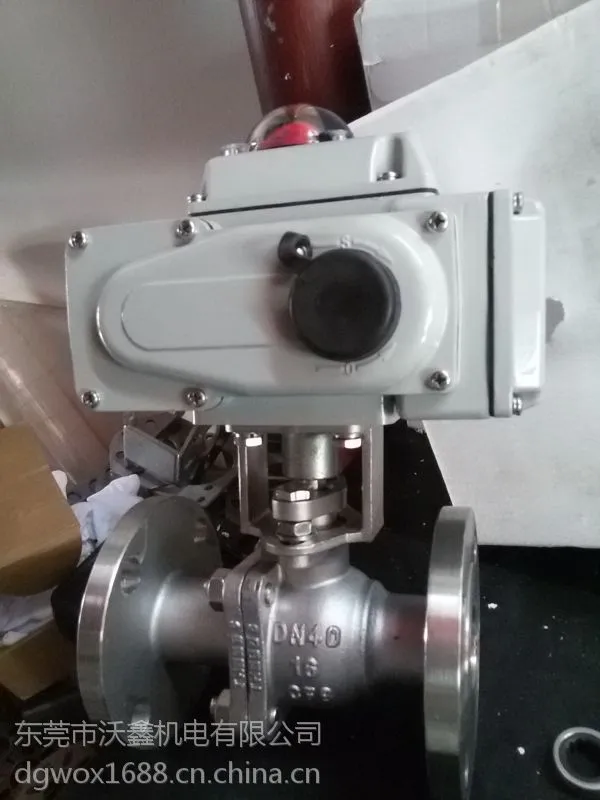

详细介绍该球阀主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。1、流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。2、止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。3、阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。4、阀杆密封可靠，由于阀杆只作旋***动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。不锈钢电动球阀的详细资料：Q941F/PPL型不锈钢电动球阀是一种转角为90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。配用电缸式执行机构。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。不锈钢电动球阀性能参数:公称通径DN(mm) DN15～DN400 公称压力 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K 适用介质 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 介质温度 -40～+180℃ -40～+350℃ 泄漏量 0 符合ANSIB16.104 5级标准 球体转角 90° 阀体材制质 A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M 阀座材料 聚四氟乙烯(常温)、***PPL(高温) 防爆级组 dⅡBT4(d2c4)(可供普通型、防爆型二种规格) 固有可调比 R 100:1 不锈钢电动球阀流量特性Kv值:公称通径 (DN) 不同开度角下的Kv值 10° 20° 30° 40° 50° 60° 70° 80° 90° 50 2 4 9 17 32 60 97 151 215 80 6 11 22 44 83 155 250 389 550 100 9 18 34 71 133 248 398 620 890 150 20 40 80 160 300 560 900 1400 2000 200 36 72 143 286 737 1002 1611 2506 3580 250 57 113 226 453 848 1582 2253 3955 5650 300 81 163 325 651 1220 2278 3661 5695 8100 350 110 221 443 885 1750 3541 5311 7967 10950 400 150 303 605 1113 2424 4850 7275 10910 15300




不锈钢电动球阀主要外形尺寸: 公称通径DN(mm) 尺寸(mm) L D D1 D2 b f Z-Φd 15 108 95 65 45 14 2 4-14 20 117 105 75 55 14 4-14 25 127 115 85 65 14 4-14 32 140 135 100 78 16 4-18 40 165 145 110 85 16 3 4-18 50 178 160 125 100 16 4-18 65 190 180 145 120 18 4-18 80 203 195 160 135 20 8-18 100 305 215 180 155 20 8-18 125 256 245 210 185 22 8-18 150 394 280 240 210 24 8-23 200 457 335 295 265 26 12-23 250 533 405 335 320 30 12-25
