Ellisys USB Explorer 280 USB3.0和USB2.0协议分析测试工具

该Ellisys USB Explorer的280是一个复杂的协议测试和分析系统，用于USB 3.0 5Gbps的超流量监控，驱动程序和软件堆栈调试和性能分析。在USB浏览280被设计成通过早期发现的问题和调试更有效地减少研发时间，并且可以通过验证遵守规范提高质量和可靠性。

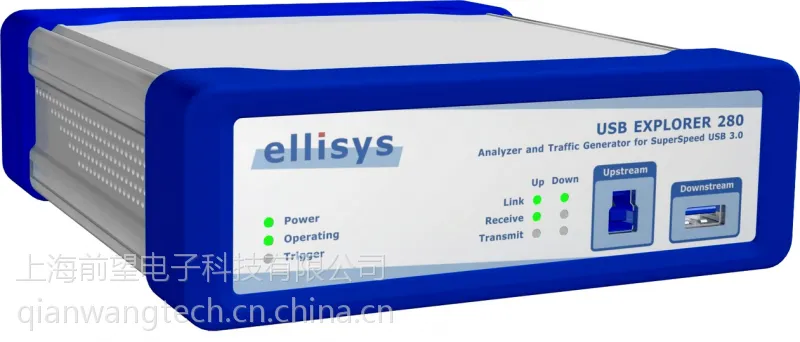

Ellisys USB Explorer的280

多功能的USB资源管理器280可以：

分析USB 3.0（超高速）和USB 2.0连接（高速，全速，低速）

模拟USB主机和设备

自动检测链路速度和SS接收器

上传和显示录制过程中的实时数据

记录LFPS状态和显示状态转换

连接到差分SMA替代前端期间原型阶段的探测

在USB浏览280建立在Ellisys USB分析器和发生器产品成功遗留，并提供优良的设计效率，其包括存储器，配置灵活硬件嵌入4GB，和一个***的处理器与需要测试和分析的功率USB 3.0的5GT / s的超高速模式。

每个Ellisys USB Explorer的280硬件单元是能够作为任一协议分析器或包发生器，这取决于配置。

配置

该Ellisys USB Explorer的280分析仪包含了大量的协议分析功能，包括实时监控和实时上传捕获的流量，标准和类的请求，触发，过滤和搜索功能，以及全面的统计分析的详细解码。扩频时钟（SSC），数据加扰和接收器均衡技术自动支持是包括在内。

在USB浏览器280分析仪是基于直观的可视化Ellisys USB?软件是经过充分验证的性能优化和设备枚举的验证，总线操作，和互操作性测试的应用程序。专为USB设计的超新的分析功能已被添加到提供全面的分析解决方案，适用于任何USB设计工作的用户。

通过模拟USB主机和设备的Ellisys USB Explorer的280发电机补充协议分析。在USB浏览器280发生器是理想的测试角落的情况下，错误恢复协议，链路功率状态转换和链路训练的问题。该发生器包括一个低级别的，由工程师希望控制协议序列和答复***定时粒度青睐功能强大的脚本接口。

的Ellisys USB Explorer的280朵是两个全功能的单元的高度灵活的束可以被用作一台分析仪和一台发电机，二分析仪，或两个发电机，这取决于用户的需要。更方便的是，仅仅在一个单一的硬件单元，具有这两种功能，这种创新和灵活的架构使工程师能够共享研发团队中的单位。

Ellisys USB Explorer的280分析仪

分析应用

USB主机和设备的流量监控

驱动程序和软件堆栈调试

性能分析

链路状态分析

分析仪功能

自动检测链路速度

自动检测SS接收器

硬件触发和过滤

InstantTiming图形，直观的理解双向交通要素和关键时序测量?视图

典型分析设置

在USB浏览器280接在逻辑上的被动模式拍摄的交通和巴士事件主机和设备之间传递。的分析仪提供了USB 3.0和USB 2.0的速度，这是用于中心支持USB 3.0和USB 2.0规范的发展特别有价值相同链路并行支持。

Ellisys USB Explorer的发电机280

发电机应用

USB主机和设备模拟

错误恢复机制测试

压力测试性能

符合性验证

发电机特点

任意数据包与精准计时的一代

错误注入能力测试恢复机制

痕迹重播捕获分析仪

集成了编辑器和调试器功能强大的脚本环境

主机仿真设置

在USB浏览器280发生器通过USB浏览器280分析仪USB设备连接。发电机仿真的USB主机的自动化协议流程，同时允许用户完全控制这些过程中，包括任意分组，并且误差产生。该分析仪记录所有的流量，并给出实时性能和符合性信息
