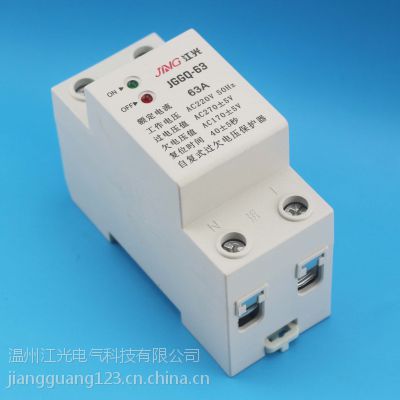

●概述

JGGQ-63自复式过欠电压保护器采用控制线路采用高速微低功耗处理器为核心、磁保持继电器为主电路、模数化标准设计，当供电线路出现过电压、欠电压时，保护器能在持续高压冲击下迅速、安全地切断电路，避免异常电压送入终端电器造成事故的发生，当电压恢复正常值，保护器将在规定时间内自动接通电路，确保终端电器在无人值守情况下正常运行。

●特性

1　单相线路发生过欠电压时切断线路，单相线路电压恢复正常经延时后自动复位接通线路，无需人工操作。
2　线路出现瞬态或暂态过电压时，保护器不产生误动作。
3　线路由于接点不实等故障出现电压不稳,或突然断电又突然来电时，保护器不接通线路。
4　线路故障电压为时，保护器自身不会被损坏。
5　保护器呈反时限动作特性，动作时间≤1s。
6　电压保护范围：：AC0～600V。
7　耐受冲击电压：4kV（符合Ⅲ类电器的安全标准）。
8　保护器有双色发光二极管指示工作状态，绿色―正常电压指示，红色－过欠电压或延时指示。
9　外形模数化设计，导轨式安装。
10 接线能力：25平方毫米及以下绝缘导线。

●主要技术参数

1、工作电压：AC220V、频率50Hz
2、产品规格 ：20A、32A、40A、50A、63A（阻性）
3、负载功率：4.4KVA、6.6KVA、8.8KVA、11KVA、13.8KVA
4、过压动作切断值：AC270±5V
5、过压恢复值：AC255±5V
6、欠压动作切断值：AC170±5V
7、欠压恢复值：AC185±5V
8、断电后送电延时：40±5秒
9、动作延时时间： ≤1秒
10、自身功耗：≤2W
11、电气机械寿命：≥10万次
12、外形尺寸：85.5×36×66mm(长×宽×高)。

●符合标准
JGJ242-2011 《住宅建筑电气设计规范》
JGJ/T16-2008 《民用建筑设计规范》
GJBT-672 《住宅小区建筑电气设计与施工》标准图集
GB/T68895.10-2001《建筑物电气装置》
符合Ⅲ类电器的安全标准
JB/T××××-2015 《自恢复式过欠压保护器（OUPA)》 未发布标准更新中
