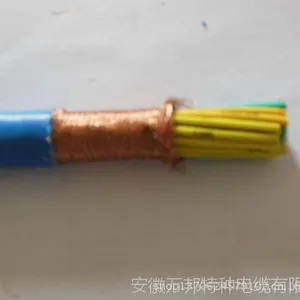

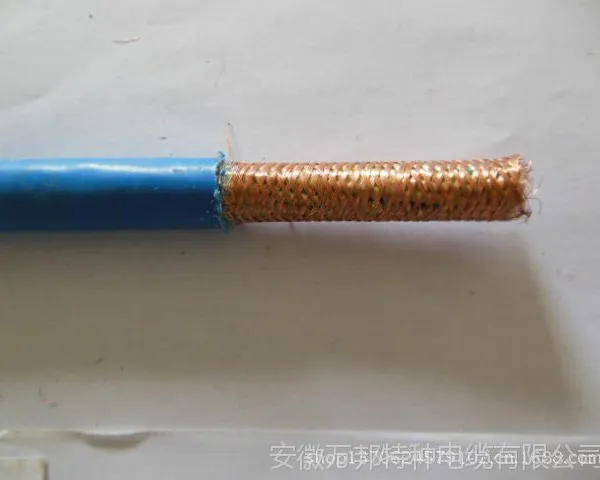

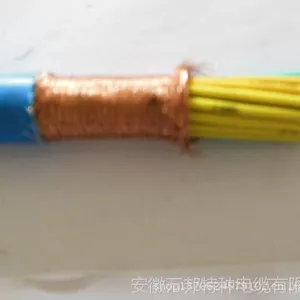

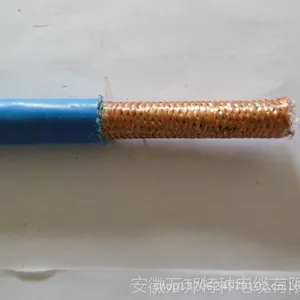

铁路数字信号电缆



铁路数字信号电缆
产品标准:TB/T 2476-93
一、产品特点及用途
  本产品在满足TB/T 2476-1993《铁路信号电缆》指标的基础上,综合电气性能进一步优化,其中交流额定电压提高了1.5倍,导电线芯绝缘电阻提高两倍,工作电容下降40%,降低了传输衰耗,提高了电缆的***性。增加了传输衰减、阻抗、串音等项通信传输指标,具有传输模拟信号(1MHz)、数字信号(2M bit/s)、及交流750V或直流1100V电力的功能。
  本产品适用于铁路信号中ZPW-2000A无绝缘轨道电路自动闭塞系统,可满足10km传输距离要求。用于列控自动装置和超速防护系统地面设备,微机联锁、微机监测系统、大功率电动转辙机等有关信号设备和控制装置之间传输控制信息、监测信息和电能。可做为DMIS基层信息,业务电话和区域通信的传输通道,并可替代“铁路信号电缆(PTY缆)”用于其它制式的信号系统中。
  铁路数字信号电缆除基本型外还有阻燃型、防白蚁型、耐寒型、高屏蔽型等用于特殊环境的产品。 二、产品使用特性
1、电缆导体长期工作温度不超过70℃;
2、电缆使用环境温度为-40℃~60℃;
3、电缆敷设时的环境温度应不低于-10℃;
4、电缆敷设时的弯曲半径:非铠装电缆应不小于电缆外径的10倍;铠装电缆应不小于电缆外径的15倍。
三、型号、名称、适用范围、敷设条件及规格(基本型)
型号名称简称适用范围、敷设范围规格
SPTYW03铜芯皮-泡-皮物理发泡聚乙烃绝缘、聚乙烯外护套铁路数字信号电缆塑料护套非铠装铁路数字信号电缆适用于非电气化铁路。敷设在室内电缆架或室外电缆槽、管中。4芯(1×4)×1.0
6芯(3×2)×1.0
8芯(2×4)×1.0
9芯(2×4+1)×1.0
12芯(3×4)×1.0
14芯(3×4+2)×1.0
16芯(4×4)×1.0
19芯(4×4+3)×1.0
21芯(5×4+1)×1.0
24芯(6×4)×1.0
28芯(7×4)×1.0
30芯(7×4+2)×1.0
33芯(7×4+5)×1.0
37芯(7×4+3×2+3)×1.0
42芯(7×4+4×2+6)×1.0
44芯(7×4+3×2+8)×1.0
48芯(12×4)×1.0
52芯(12×4+4)×1.0
56芯(14×4)×1.0
61芯(14×4+5)×1.0

SPTYW23
铜芯皮-泡-皮物理发泡聚乙烃绝缘、双钢带铠装、聚乙烯外护套铁路数字信号电缆

塑料护套铠装铁路数字信号电缆适用于非电气化铁路。敷设在土壤、电缆槽、管中,能承受较大的机械外力。
SPTYWA23铜芯皮-泡-皮物理发泡聚乙烃绝缘、综合护层、双钢带铠装、聚乙烯外护套铁路数字信号电缆综合护套铁路数字信号电缆电缆的理想屏蔽系数不大于0.8,适用于一般电场干扰的电气化铁路。敷设在土壤、电缆槽、管中,能承受较大的机械外力。
SPTYWL23铜芯皮-泡-皮物理发泡聚乙烃绝缘、铝护套、双钢带铠装、聚乙烯外护套铁路数字信号电缆铝护套铠装铁路数字信号电缆电缆的理想屏蔽系数不大于0.2,适用于有强电场干扰的电气化铁路。敷设在土壤、电缆槽、管中,能承受较大的机械外力。
四、型号、代号含义说明
型号、代号含义 型号、代号含义
SPT铁路数字信号电缆 23双钢带铠装聚乙烯外护套
YW皮-泡-皮物理发泡聚烯烃绝缘 H耐寒型
L铝护套 DWZR低烟无卤阻燃
A综合护套 —FBY防白蚁型
03非铠装聚乙烯外护套 —GP高屏蔽型
五、主要电气性能指标
序号项目指标单位试验方法换算公式
1直流电阻20℃ 每根导体直流电阻≤22.5±1.0Ω/kmGB/T 3048.4L/1000
工作线对导体电阻不平衡a≤1% -----
2绝缘电阻DC500V20℃ 每根绝缘线芯对其它绝缘线芯接屏蔽及金属套≥10000MΩ· kmGB/T 3048.61000/L
3绝缘介质强度50Hz2min 线芯间 所有线芯连在一起(或每根线芯)对屏蔽与金属套≥1000 ≥2000VGB/T 3048.8------
4电容 四线组工作电容 对线组工作电容 每根绝缘线芯对连接到地的其它绝缘线芯间电容28±3 35±4 ≤70nF/kmGB/T 5441.2L/1000
5电容耦合系数 k1平均值 值 k9~k12平均值 值 四芯电缆k1指标为值≤81 330 ≤119 230pF/kmGB/T 5441.3(L/1000)1/2 L/1000 L/1000 (L/1000)1/2 L/1000
6对外来地电容不平衡 ea1、ea2平均值 值 四芯电缆ea1、ea2指标为值 允许有10%盘数的e1、e2≤1294 pF/km≤330 800pF/kmGB/T 5441.3L/1000
7150kHz回路间近端串音衰减 组内 组间≥51 ≥55dB/kmGB/T 5441.6-10Lg(L/1000)
1000KHz回路间近端串音衰减b 组内 组间≥37 ≥42表1 dB(300m以上)表2 GB/T 5441.6—

序号
项目指标单位试验方法换算公式
8回路间远端串音防卫度 150kHz组内 组间 1000kHz组内 组间≥52 ≥62 ≥39 ≥49dB/kmGB/T 5441.6-10Lg(L/1000)
9特性阻抗c20℃ 0.55kHz 0.85kHz 1.7kHz 2.0kHz 2.3kHz 2.6kHz 150kHz 1000kHz675±68 550±33 396±24 367±22 343±21 325±20 163±17 155±16WGB/T 5441.7------
10线对衰减d20℃ 0.55kHz 0.85kHz 1.7kHz 2.0kHz 2.3kHz 2.6kHz 150kHz 1000kHz≤0.45 ≤0.55 ≤0.70 ≤0.75 ≤0.80 ≤0.83 ≤3.5 ≤9.0dB/kmGB/T 5441.7L/1000
11相角 0.55kHz 0.85kHz 1.7kHz 2.0kHz 2.3kHz 2.6kHz-43±4.3 -42±4.2 -39±3.9 -38±3.8 -37±3.7 -36±3.6(°)GB/T 5441.7------
12理想屏蔽系数: 铠装铝护套数字信号电缆 高屏蔽铝护套数字信号电缆 综合护套数字信号电缆 高屏蔽综合护套数字信号电缆 9芯及以下电缆金属护套上的感应电压: 50V~200V/km(50Hz) 12芯以上电缆金属护套上的感应电压: 35V~200V/km(50Hz)≤0.2 ≤0.1 ≤0.8 ≤0.5 GB/T 5441.9------
a导体电阻不平衡,即工作线对两根导体的电阻之差与其电阻之和的比值。 b当长度小于300m时,近端串音换算公式为-10lg{〔1-10-(α×L/5)〕/ 〔1-10-(α×0.3/5)〕},式中,α为线对衰减, db/ km c20℃时的特性阻抗温度系数在0.55kHz~2.6kHz时为0.002 1/℃。 d20℃时的衰减温度系数为0.002 1/℃。

六、用于特殊环境的铁路数字信号电缆说明
型号名称试验标准通过检测和型式试验特点、适用范围
DWZR-SPTYWL23 DWZR-SPTYWA23低烟无卤阻燃型铁路数字信号电缆GB/T 18380.1 ~18380.3-2001国家防火建筑材料质量监督检验中心低烟无卤、环保***型。信号控制室内、地铁、轻轨
SPTYWL23-FBY SPTYWA23-FBY防白蚁型铁路数字信号电缆GB/T 2951.38-1986中科院上海昆虫研究所环保型***害防白蚁 热带或湿热带等蚁害地区
SPTYWLH23 SPTYWAH23耐寒型铁路数字信号电缆GB/T 2951.4-1997 Q/TL 101-2001铁道部产品质量监督检验中心严寒地区
SPTYWL23-GP高屏蔽型铁路数字信号电缆GB/T 5441.9-1985铁道部产品质量监督检验中心屏蔽系数0.1以下防止强电干扰的电气集中、轨道电路等信号系统
七、产品交货长度
1、通常1000m以上长度的电缆不少于交货总数的50%,500m以下长度的电缆不超过交货总数的5%。
2、电缆长度计量误差±0.5%
3、根据双方协议,允许以任意长度交货。
八、产品标记、出厂包装、运输及贮存说明
1、标志
  在电缆外护套上印有如下标记:制造工厂名称或工厂代号;型号、规格、、相邻间隔为1m的长度标志。
  在电缆盘上应标明有如下标识:制造厂名称;电缆型号、规格;长度 m;毛重 kg;出厂编号;制造日期年月;敷设时电缆盘旋转方向的箭头以及附有产品合格证。
2、出厂包装
  (1)电缆两端头使用带胶热缩套管密封。电缆分层整齐卷绕在电缆交货盘上,外包专用塑料和竹笆。电缆盘符合JB/T 8137规定。
  (2)电缆“A”端一般在卷绕的最外层,当B端在卷绕最外层时,电缆盘上注明“外B”字样。
可按供需双方协商的条件另外确定包装形式。
3、运输、贮存
  电缆盘应直立摆放,严禁电缆盘平放,严禁电缆受到碰撞或造成机械损伤。必须防止电缆头受潮或进水。
九、产品订货举例
1、铝护套铠装数字信号电缆 37芯: SPTYWL23-37C
2、低烟无卤阻燃综合护套铠装数字信号电缆 24芯:DWZR-SPTYWA23-24C

十、产品规格、缆芯结构、参考外径及重量
芯数塑料护套铁路数字信号电缆综合护套铁路数字信号电缆

铝护套铁路数字信号电缆

非铠装 SPTYW03铠装 SPTYW23铠装 SPTYWA23铠装 SPTYWL23
外径 mm重量 kg/km外径 mm重量 kg/km外径 mm重量kg/km外径 mm重量 kg/km
49.37612.315915.526620.4597
612.211015.423816.928722.6704
813.813717.028118.534123.6764
913.814517.029018.535023.6773
1214.517617.732819.238925.1856
1414.519317.734519.240925.1873
1616.322119.539121.446326.8951
1916.324719.541721.449226.8976
2117.327020.545022.452526.8997
2417.829921.048422.956328.81097
2819.334322.554424.262130.01182
3019.336022.556124.264130.01200
3320.339223.560324.968131.21277
3721.843525.066227.175832.41363
4222.848426.072128.181833.41447
4422.850226.073828.183733.41461
4825.155128.581931.5119736.61632
5225.158528.585432.7126936.61667
5626.362730.9118433.0131437.81754
6126.367130.9122733.0135937.81797
