汽车超速反馈抓拍系统

§1.概述

HT3000高清雷达测速仪是目前国内ITS（智能交通）领域中进的超速取证产品，本产品具有自主知识产权，系统应用高精度平板矩阵窄波测速雷达检测、高清CCD工业摄像机抓拍图片、控制抓拍主机、同步智能防眩补光灯（固定测速）、后备电源蓄电池供电和无线传输下载（选配）等技术，通过雷达测速取证，拍摄图片，可自动抓拍违法超速的车辆，能够适应多种恶劣天气及夜间工作的全天候工作模式，可对路面上的超速违法行为给予打击，该产品在实际使用中发挥了很好的作用，减轻了民警的劳动强度，有效遏止了超速行使的交通违法行为，大大解放了警力。

HT3000高清雷达测速仪是硬件和软件高度集成的产物。每套设备含一只具有自动方向判别、定位准确的测速雷达、一台低功耗嵌入式工业控制计算机、一只300万智能交通专用工业级高清晰智能摄像机及五百万像素镜头以及一套运行稳定且功能齐全，操作简单，便于维护的软件。系统采用专业嵌入式一体化的工业设计，结构紧凑，线缆连接隐蔽，设备的安全性强，所有设备全部内置在一个机箱内，形成一套完整的产品。整体设备模块化设计，维护方便简单，采用的高清晰数字摄像机，配合2/3寸百万像素专业镜头传感器，设备成像清晰度高，可达到300万像素以上。在抓拍软件上主要由图片抓拍模块、动态视频监测工作模块、微波雷达测速模块、手动违法抓拍模块、后台管理模块，移动存储上传和远程无线传输下载接口等模块等组成。

全天候抓拍功能；

车辆测速功能；

两张有效图片功能；

图片获取功能，支持有线和无线传输；

号牌识别功能;

存储容量大功能,大于200万张；

系统稳定功能，可断电重启；

自适应功能：适应各种道路、气候状况和不同光照的环境:

快速定位测速；

防伪技术；

单、双向测速；

抗多车并行干扰；

本系统采用高精度雷达测速仪对经过的每一辆机动车进行实时地测速，如果发现了超速车辆，则高精度雷达测速仪直接通过485接口驱动摄像机抓拍，通过高速图像处理和识别技术，将抓拍的图片分析并后存入摄像机的内置SD卡或者是计算机内，在未连接计算机的情况下，摄像机会将数据自动存储到内置SD卡，在连接计算机后自动传输到***文件夹。

前端抓拍处理系统通过wifi,光纤、3G或取U盘的通讯方式将已拍摄的照片文件数据传回指挥中心。

§3 功能描述

§3.2 图像抓拍功能

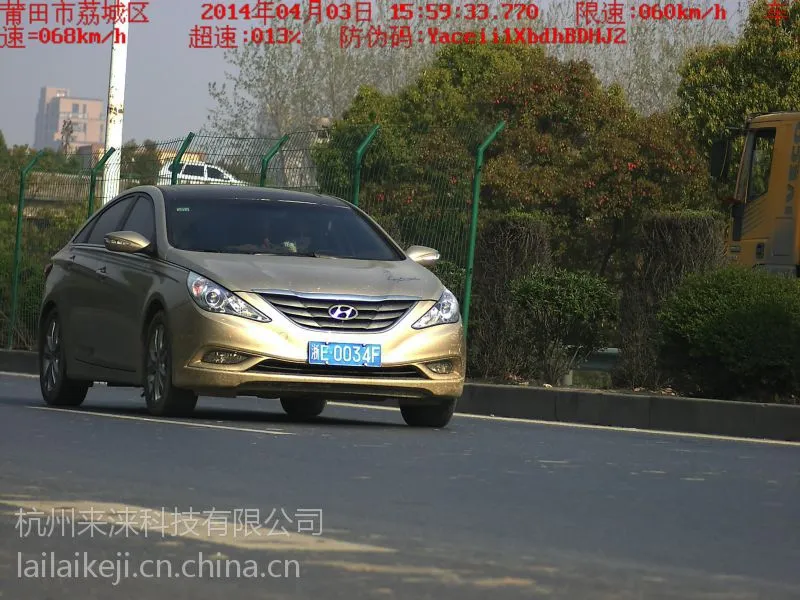

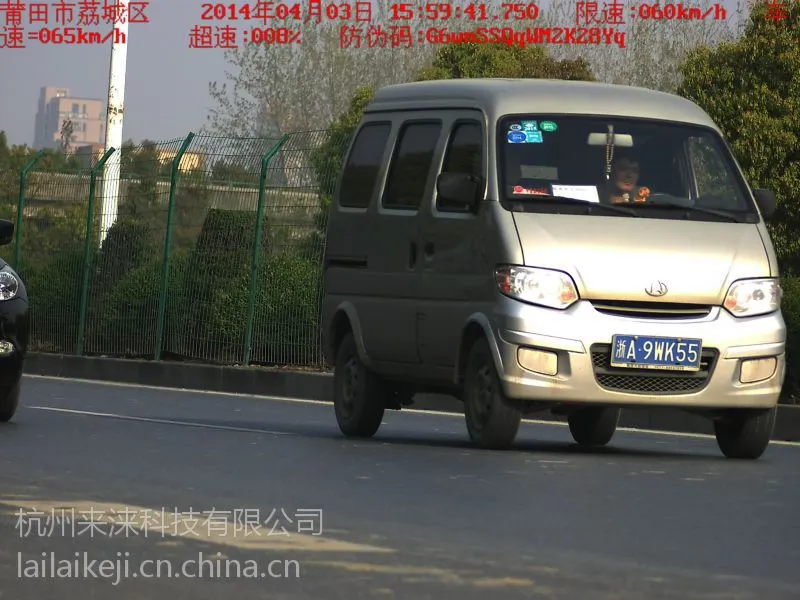

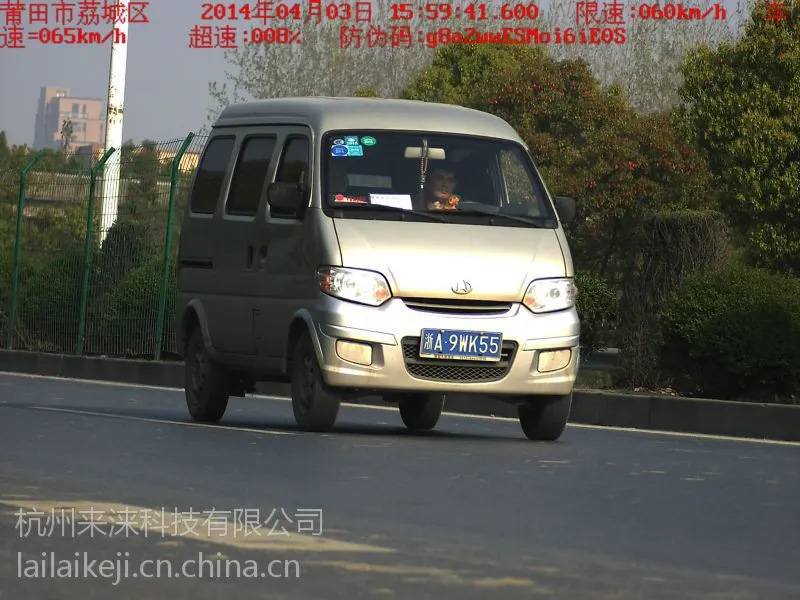

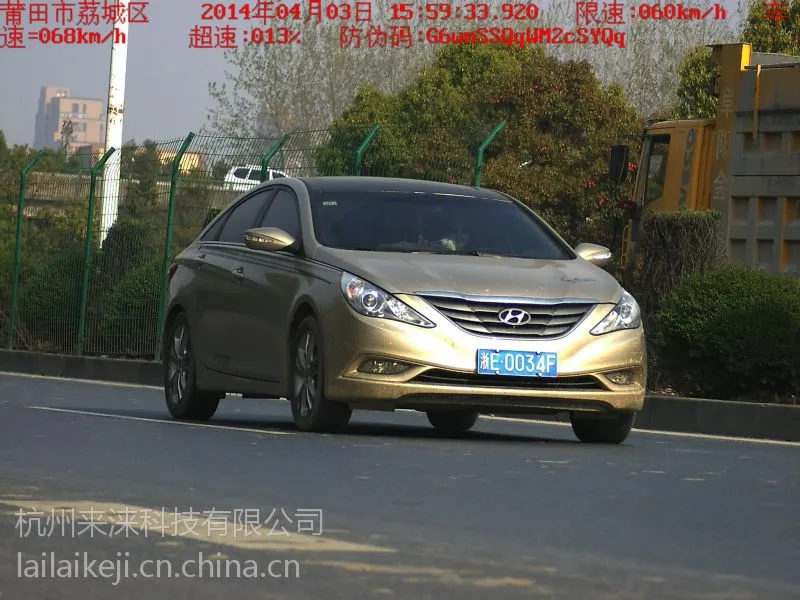

系统对抓拍地点的每个超速车辆进行图像抓拍，每个图片的分辨率为2048*1536点阵，300万高清，并进行标准JPG压缩存储，图片大小在300k左右，以节约大量磁盘空间。每个抓拍系统可以独立存储抓拍图像。

抓拍系统本身采用发送缓冲方式发送图像、速度等数据，以避免并发和网络拥堵；

系统特点

* 由于采用的是窄波雷达测速抓拍技术，因此测速较准，误测较少，可靠性较高；

* 实时速度显示，使操作人员可以非常容易辨别报警的性质，以便采取不同的处理措施；

* 通讯方式灵活、方便，既可以采用光纤、也可以采用WIFI,3G无线通讯方式或取盘的方式，根据用户的具体情况采用不同的通讯方式，节省投资；

* 所有软件均为本公司独立的知识产权，可根据用户的不同需求而进行软件的修改，并可以满足今后不断的技术升级和技术维护；

* 应用软件采用完善、友好的人机界面，操作使用灵活方便，容易培训、掌握，易于维护；

* 硬件产品全部采用国内外产品，可靠性、稳定性高；

* 系统出厂前须进行严格的测试和老化，***系统使用质量。

* 无人值守。可以节约大量人力资源；

* 自动记录所有超速车辆照片，效率***提高；

* 可以当场处罚，也可以不当场处罚，不影响交通畅通；

* 无需埋设线圈（埋设线圈更准确），流动性强。由于采用图像识别技术，不需要在路面埋设线圈，因此系统的灵活性强，可以随时设置在任何路段；

* 记录信息丰富，科学依据充分。以照片的形式提供违法车辆的车速、超速比率、违法时间、地点等信息；

* 系统容量大，一套系统可以存储违法图片200万张，录像资料可以存储10天左右（２６帖/秒）；

* 便于结果管理。由于采用计算机数字化图像，每幅照片都作为一个文件，中央计算机系统可以建立一个文件数据库，可按各种要求对所有照片文件检索，按时间、地点等随时任意调出任一幅照片。
