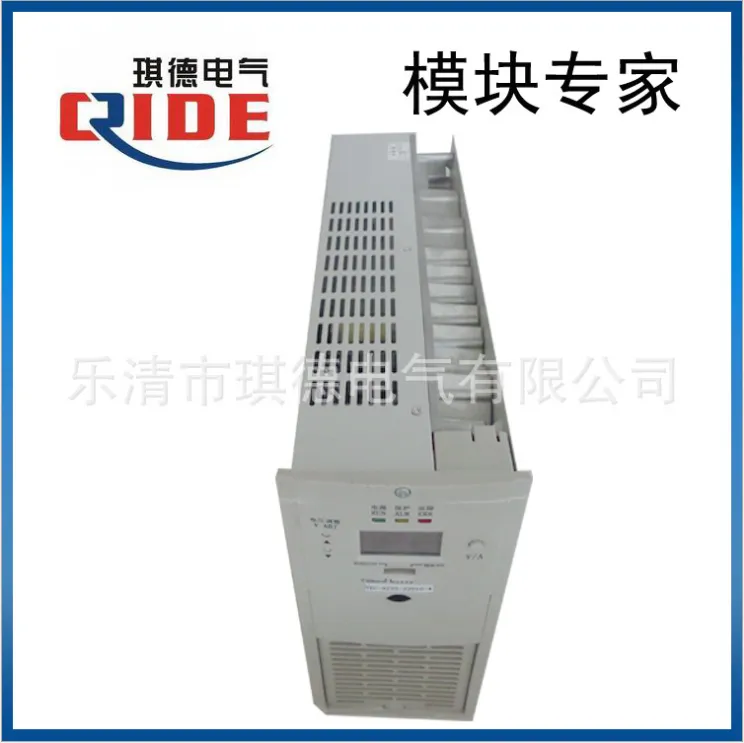

直流屏充电模块EDS230D10ZF电源模块EDS110D20ZF充电机厂家，高频整流模块EDS230D20ZF，EDS230D30ZF，EDS230D40ZF，EDS110D10ZF，EDS230D10ZZ，EDS230D05ZZ，EDS230D03ZZ，EDS230D20ZZ，EDS110D20ZZ，EDS110D05ZZ，EDS110D10,ZZ，EDS110D40ZZ，EDS-220D10ZF，EDS-110D10ZF，EDS-220D20ZF，EDS-110D20ZF详细说明

充电模块的功能:充电模块是将电网交流电整流为具有额定电压的直流电,其输出一部分给蓄电池充电,另一部分为控制负荷供电,是直流

系统中最基本的组成部分。二、充电模块的种类:1、按照冷却方式分为自冷、风冷和风自冷一体模块,如:EDS230D10ZZ,EDS230D10ZF;

2、按照额定输出电压分为220V和110V模块,如:EDS230D10ZZ,EDS110D10ZF;3、按照额定输出电流分为***、10A、20A 等模块,如:EDS

220D05ZZ,EDS230D10ZF,EDS230D20NZ;三、充电模块的配置:充电装置采用多个高频开关电源模块并联,N+1热备份工作。高频开关电

源模块数量可按以下公式计算(即确定N的数值):蓄电池充电电流)/单个模块额定电流例如:直流电源系统的标称电压为220V,蓄电池容量为

100Ah,常规负荷为6A,那么,充电电流(0.1C10A)常规负荷(6A)=16A,因此选用2台GF22010 电源模块即可满足负荷需求(即:N=2),另外再增

加一台备用模块,共配置3台模块。220v/10A(110V/20A)主要参数型号:EDS230D10ZF交流输入:380VAC15%输出电压:176-300VDC(88-15

0VDC)输出电流:10A(20A)效率:95%功率因数:0.93 稳压精度:0.5%稳流精度:1%纹波系数:0.5%噪声:50dB并机不均流度:0.3%冷却方式:

强制风冷 内部温升:40重量:5KG尺寸:195*91*303MM(高*宽*深)

输入电压工作范围宽:323VAC 456VAC.

?采用无源PFC技术,功率因数高,功率因数可达0.94。

?采用LLC谐振高频软开关技术,效***,功率密度高,模块效率可达到94%。

?***EMC设计,满足GB/T19826-2005相关标准要求。

?内置短路回缩保护,即使模块输出长期处于短路状态也不致损坏。

?采用LED显示,可查询模块的电压、电流、地址及故障信息。

?***保护及告警功能,包括输入过/欠压、输出过压、过温、过流等。

?风机采用温度联合电流控制调速.噪音小,风扇寿命长,可靠性高。

?采用隔离自主均流,并机不均流度<±3%,可***二十台以上模块良好并机

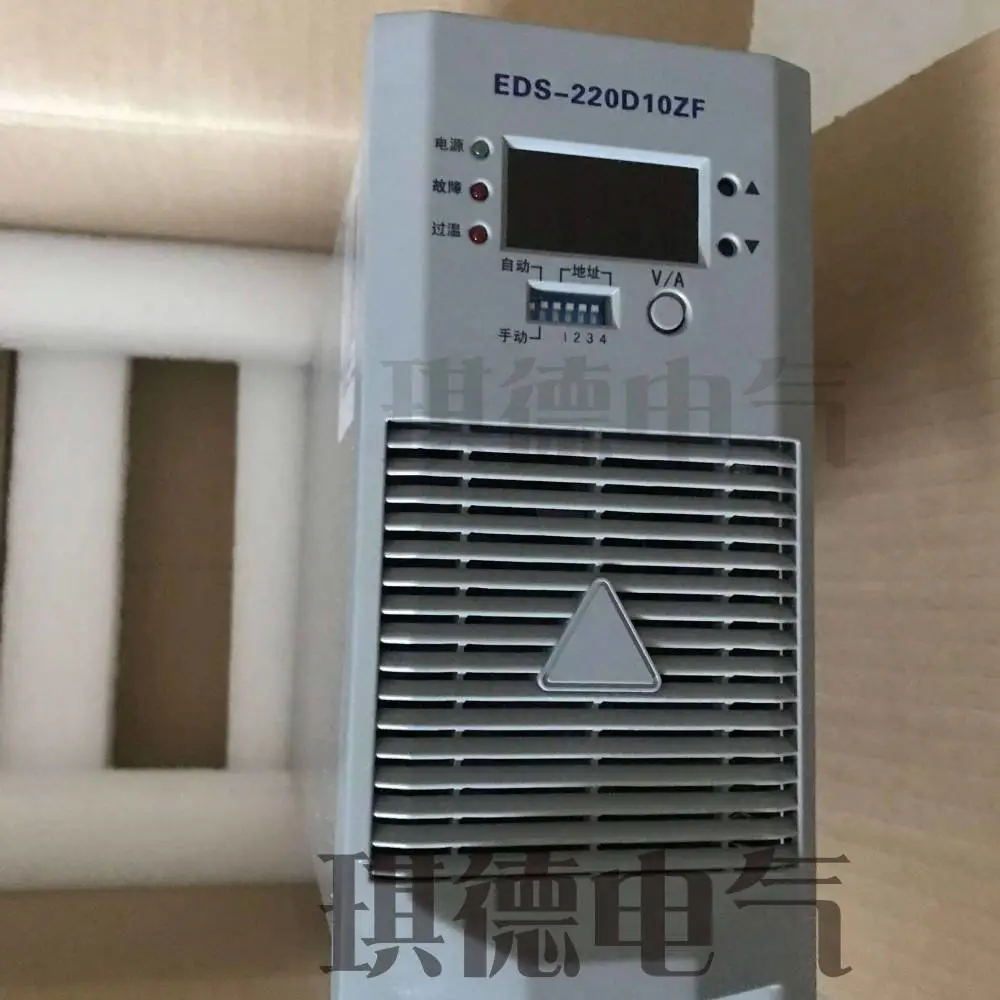

.拨码开关最左边一位为控制方式选择拨码,用于选择模块的控制方式为自动控制还是手动控制。拨上为自动控制方式,拨下为手动控制方

式。

?控制方式选择拨码

2.在自动控制方式下,模块的输出电压、限流点、开关机均由监控进行控制,人工无法干预。如果模块连接到合闸母线上对电池进行充电,一

般应设置为自动控制方式。

3.在手动控制方式下,模块可通过通信接口向监控传送运行参数,不接受监控控制。并按照本机设定的输出电压、限流点、开关机等参数自

动运行。如果模块连接到控制母线上,则模块需输出单一的稳定电压,此时应将模块设置为手动状态。

?广播地址识别拨码

无效拨码。暂时未使用。

?参数设置地址拨码

拨码开关1234,每一位拨码向上拨代表二进制数0,向下拨代表二进制数1,不同的拨码地址代表不同的设置功能。

??注意:参数设置中可使充电模块输出电压到290V,因此在系统正常时请勿随意调节该参数。由于用户选择蓄电池的节数有差异,为安全起

见,充电模块出厂时已经整定在242V浮充电压上。

??注意:同一系统中模块的通信地址设置不能相同,对于同一模块,模块通信地址及通信速率、通信协议设置的参数必须与监控中的参数设置

相同,否则将出现通讯异常。?

??注意:参数设置完毕后,请将参数设置地址拨码全部拨向0位置,否则模块不在正常工作状态,此时模块与监控通讯将会中断。

本公司同时大里供应以下直流屏充电模块和直流屏监控:

自冷模块：GZ22010-3.GZ22010-5.GZ22010-6.GZ22010-8.GZ22005-2，GZ22010-2，GZ22010-9，GZ11010-9，GZ2210S-6..GZ22005S.GZ22010S..

风冷模块：GF22020.GF22010.GF22005，GF22010-3，GF22010-2，GF22010-5，GF22005-2，GF22007-2，GF22010-9，GF22020-9，GF11010-9，GF22005-9，GF11020-9，GF22020-6，GF22030，GF22040，GF22010-10，GF22020-10，GF22005-10，GF11010-10，GF11020-10，GF22007-10。GF22010S-10，GF22010S-9

监控:PMU-S80,PMU-S51,PMU-S2TA,PMU-S31,PMU-S3L,PMU-S21,PMU-S20,PMU-S70，PMU-S10，PMU-LS

交流检测单元PMU-A21，直流检测单元PMU-D21，电池巡检单元PMU-B21，PMU-B3，PMU-B4，开关量监控单元PMU-K21，绝缘检测单元PMU-J2
