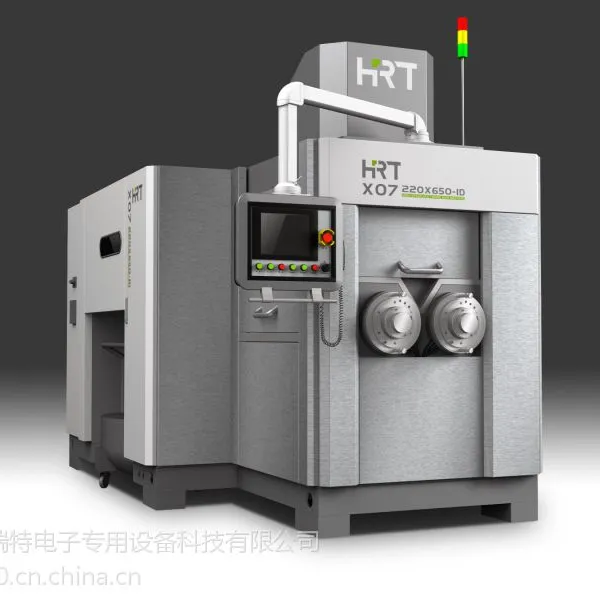

产品名称：X07 M220×650-1D型多线切割机

一．设备用途

   该设备主要适用于金刚石线高速切割光伏硅片，以及其它硬脆材料的高速高精度金刚石线多片切割加工，也可用于普通结构线油砂切割。

二．设备特点

1.专门开发了高精度的主轴系统、少导轮（8个导轮）的收放线系统、自适应切向排线系统、高稳态的张力控制系统，主轴及导轮采用迷宫及气帘进行密封，使得切割线速度达25m/s，加速度达5 m/s2，满足了金刚石线高速往复稳定运行要求。

2.工作台升降系统采用伺服电机驱动和滚珠丝杠螺母副传动，配合直线导轨导向实现升降运动，采用横向装料，进给精度高，操作开放性好，采用常闭式主动夹紧油缸夹持粘料台。

3.该设备切削液设有专用热交换器、两主轴4个轴承箱设有水冷套，采用闭环温度控制系统良好地***了切削液及主轴运转的温度可控稳定，切片精度高，翘曲度小，切片质量稳定，切割成本小。

4.电气控制系统采用西门子高端运动控制系统及具有能量回馈功能的共直流母线伺服驱动器，控制精度高、响应速度快、性能稳定可靠，拥有20套20步的切割工艺，限度的发挥设备硬件功能，图形化操作界面直观简单，另有自定义选项，用于满足客户的特殊操作要求；拥有齐全的安全保护及报警提示功能。可选配工厂网络接口，实现远程监控。

5.设备操作简单，保养方便。

三、设备主要技术参数

1.加工尺寸（宽×高×长）：156mm×156mm×640mm

2.线辊主轴

主轴参数：φ220mm×650mm×2轴

轴间距：400mm

3.切割线

切割线速度：        25m/s

钢线直径：              φ0.10mm～φ0.18mm

     储线量：            100km(φ0.12mm金刚线)

     恒定张力：              10.0N～40.0N（最小设置单位：0.1N）

     张力分辨率:               0.1N

     张力控制精度:             0.5N

     切割线方向：             双向或单向

     加速度：                  5m/s2

4.工作台

升降行程：              320mm

切削速度：              0.01-9.99mm/min（根据用户工艺可自行设定）

快速移动速度：          300mm/min（五级可设定）

5.供砂系统

        砂桶容量：              300L

供砂量：                180L/min

砂浆温度控制方式：      热交换器冷却

6.动力单元功率

     主轴驱动电机：           30kW×2

     切割线供给/回收电机：    22.5kW×2

     绕排线电机：             0.82kW×2

     工作台升降电机：         2.29kW

     张力控制电机：           2.04kW×2

     砂浆泵电机：             7.5kW

     搅拌电机：               1.5kW

7.外形尺寸

长×宽×高： 3950 mm×2370 mm×2970mm

8.设备重量：约16.5T

四．设备安装使用环境

设备应安装在地面平坦，安装混凝土基础厚度应大于300mm，远离振动源，无灰尘烟雾污染的场所。

1、工作温度：                  15℃-25℃

2、气源：                      0.4-0.6MPa（干燥无油）

3、相对湿度                    ≦80%

3、冷水水源：                  0.1-0.3MPa   100-150L/min   7-12℃

4、电源：                      AC线制)
