JDSU H301 H301-1110 75KHz-10GHz 增益26dB RF 射频微波超宽带中功率放大器

 工作频率：75KHz-10GHz

输出功率:> 23dBm

增益:> 26dB  可增益控制14-26dB

工作电压：+8V /-5V

接头：SMP

***下载资料

/datasheetsmain/Datasheets-313/206350.pdf

电光调制器驱动模块  SMP接头

质量包好，包能用 可提供详细测试图

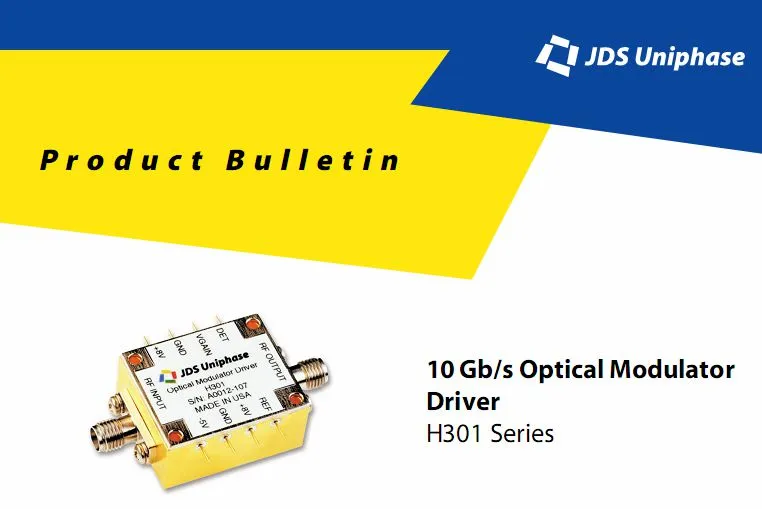

10 Gb/s Optical Modulator Driver  H301 Series

型号：JDSU H301    H301-1110

功能：实测正常

Key Features

? Low power, 4.9 W

? Low jitter

? Data rates from 2.488 to 12.2 Gb/s

Applications

? SONET/SDH equipment

? SR, IR, LR optical transmitters

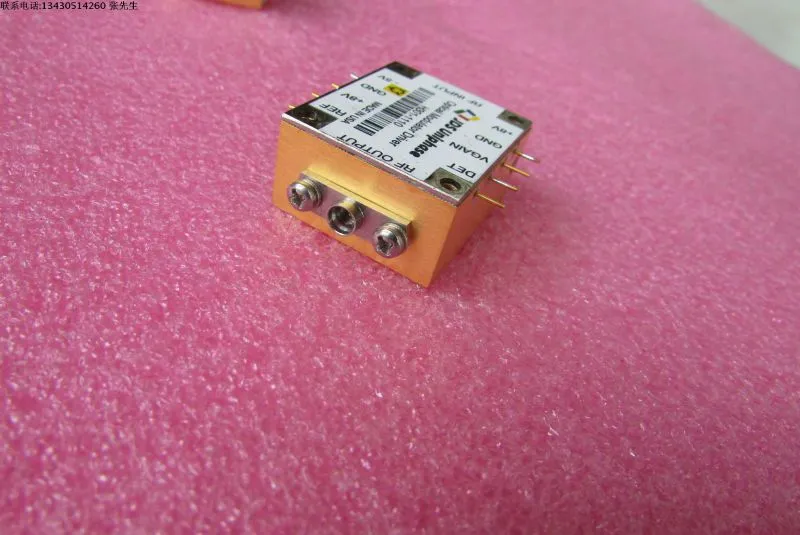

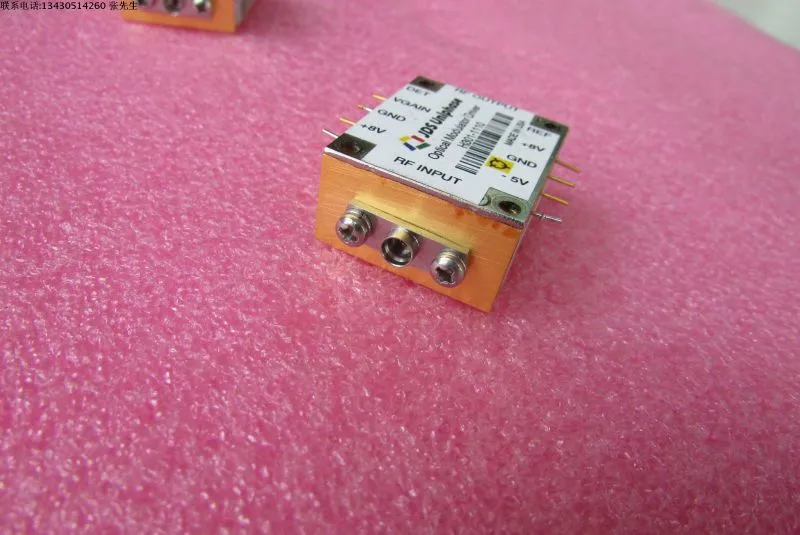

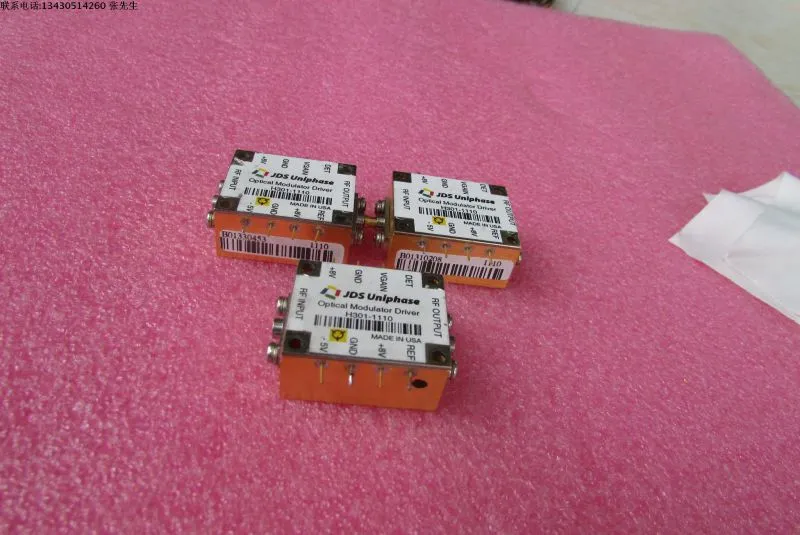

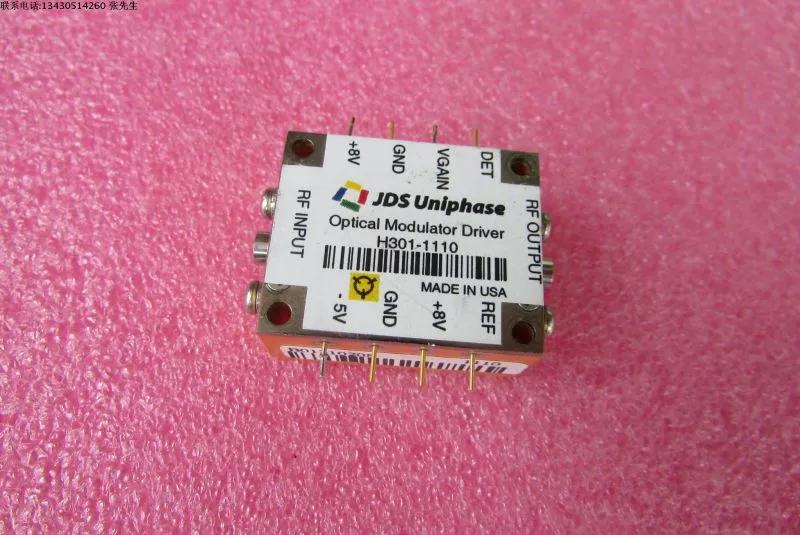

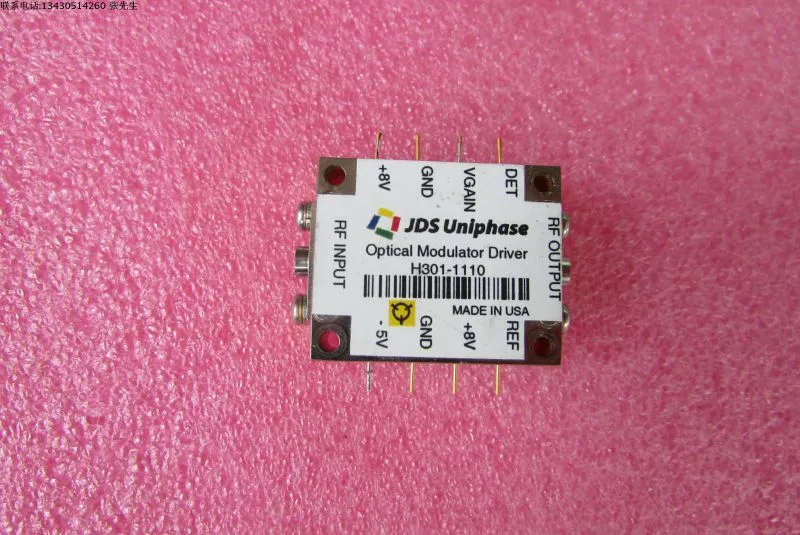

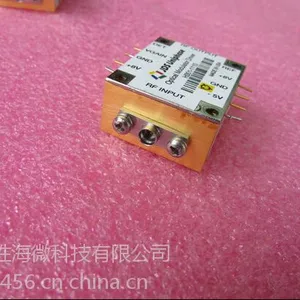

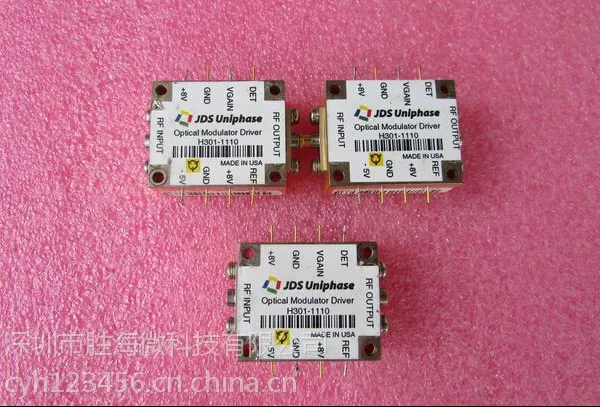

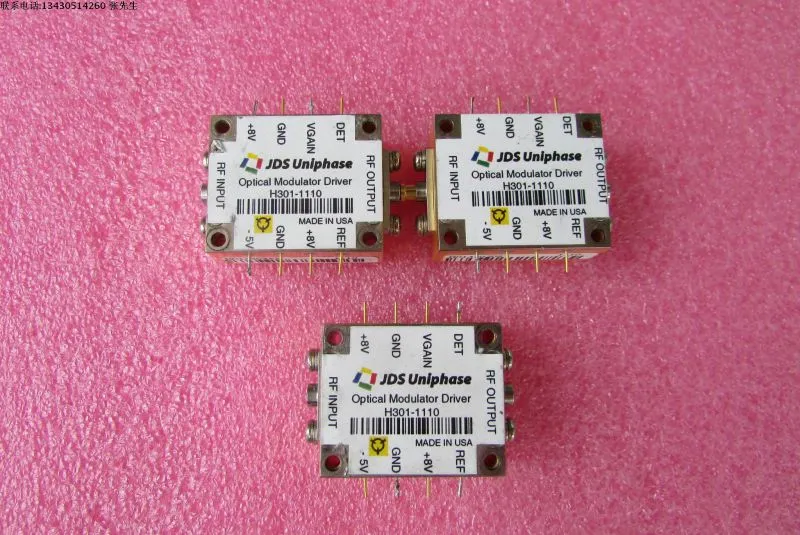

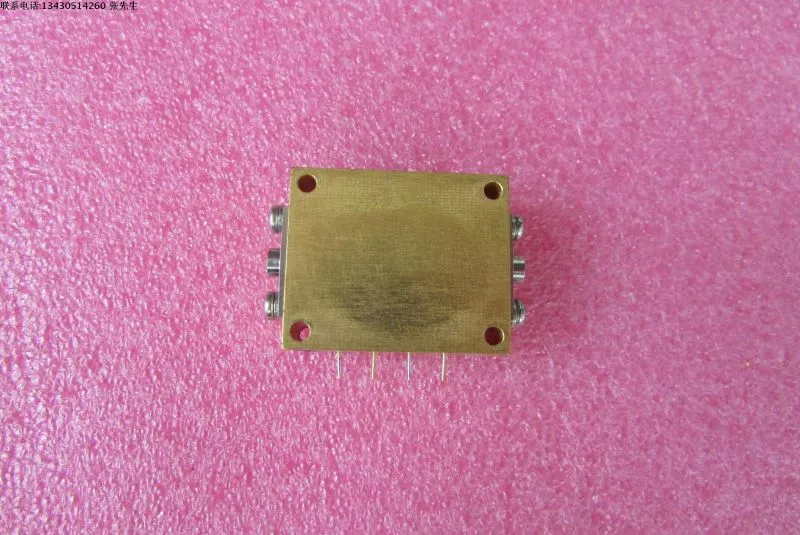

成色：二手外观有正常使用痕迹，如下实物图

The H301 optical modulator driver provides a

high-quality, single-ended voltage to drive an

external laser modulator.  Typical applications

include driving EML, EAM, and Mach-Zehnder

style modulators. It amplifies 2.488 to 12.2 Gb/s

data input signals to >7.0 Vp-p drive levels.  The flat

gain and flat group delay response yield a high-

quality, low-jitter electrical drive signal. The driver

meets applicable SONET and SDH standards for

OC-192 10 Gb/s optical transmitters and includes

reference and detector outputs to enable external

temperature-compensated control of output drive

levels. The module has field replaceable input and

output K-connectors for the input/output drive

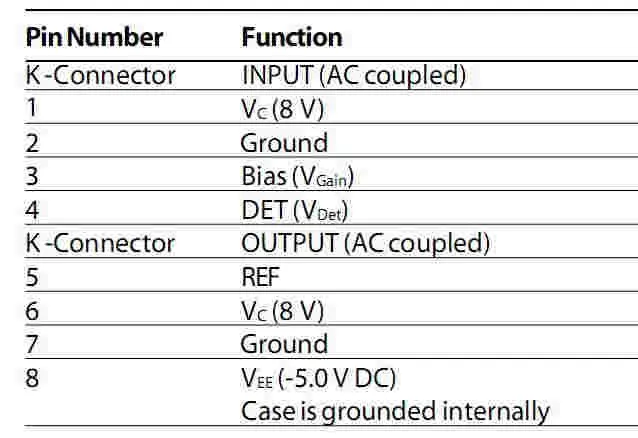

signals and an eight-pin connector for the detector,

reference, and power interfaces.
