西门子RS485网线接头 西门子RS485网线接头 西门子RS485网线接头 西门子快速接头6ES7972-0BA52-0XA0 西门子快速接头6ES7972-0BA52-0XA0

上海赞国自动化科技有限公司联系人 ：葛枫（ 销售工程师 ）

24小时销售技术服务热线 ：15900592105

电话（Tel）：+86-021-31660601

传真（Fax）：+86-021-67633621

邮箱（Email）：930875943@qq.com

商务（ Q Q ）：930875943

地址（Add）：上海市松江区思贤路1855弄91号

==========================================

上海赞***势产品如下：

触摸屏系列，《规格有》0P,TP,KP,MP,TD,KTP《尺寸15寸《12寸《10寸《8寸《7寸《5.7寸《4.5寸《4寸《3寸

西门子PLC《CPU》《数字量模块》《模拟量模块》《功能模块》《通讯模块》

西门子变频器《MM440》《MM430》《MM420》

西门子伺服数控系统《840D系统》《820D系统》《808D》《802S》

PLC备件《DP电缆》《DP接头》《内存卡》《连接器》《通讯网卡》《CP卡》
产品订货号： 总线连接器
6GK1 905-6AA00 快速剥线工具
6ES7 972-0BA52-0XA0 90 度电缆出线
6ES7 972-0BB52-0XA0 90 度电缆出线
6ES7 972-0BA50-0XA0 快速连线网络接头（不带编程口）
6ES7 972-0BB50-0XA0 快速连线网络接头（带编程口）
6ES7 972-0BA12-0XA0 90度网络接头（不带编程口）
6ES7 972-0BB12-0XA0 90度网络接头（带编程口）
6ES7 972-0BA42-0XA0 代替34.35
6ES7 972-0BB42-0XA0 PROFIBUS DP， 总线连接
6ES7 972-0BA41-0XA0 35度网络接头（不带编程口）
6ES7 972-0BB41-0XA0 35度网络接头（带编程口）
6GK1 500-0EA02 无角度网络接头（不带编程口）
西门子DP接头详细介绍

用于将 PROFIBUS 节点连接到 PROFIBUS 总线电缆

安装方便

FastC0nnect 插头采用绝缘刺破连接技术，可确保极短的组装时间

集成端接电阻 (6ES7 972-0BA30-0XA0 中不具有)

通过带 Sub-D 接口的连接器可以连接编程器，无需额外安装网络节点

西门子DP接头说明

用于 PROFIBUS 的 RS485 总线连接器，可用于连接 PROFIBUS 节点或 PROFIBUS 网络部件到 PROFIBUS 总线电缆。

西门子DP接头特性

提供有各种类型的总线连接器，可优化用于连接的设备：

总线连接器具有轴向电缆引出线（180°），可用于如 PC 和 SIMATIC HMI OP，传输速***达 12 Mbit/s，带集成的总线端接电阻

带垂直电缆引出线的总线连接器（90°）；

这种接头采用垂直电缆引出线（有或没有编程器接口），数据传输速***达 12 Mbit/s，带集成的终端电阻。传输速率为 3、6 或12 Mbit/s 时，在带编程器接口的总线接头和编程器之间，需要使用 SIMATIC S5/S7 连接电缆。

有 30°电缆引出线的总线接头（经济型），无编程器接口，数据传输速率为 1.5 Mbit/s，无集成的总线端接电阻。

PROFIBUS 快速连接 RS485 总线接头（90°或 180°电缆引出线），传输速率为 12Mbit/s，采用绝缘刺破技术可实现快速简单安装（用于硬线和软线）。

西门子DP接头概述

总线连接器可直接插入到 PROFIBUS 站或 PROFIBUS 网络组件的 PROFIBUS 接口（9 针 Sub-D 接口）中。

可使用 4 个端子在插头中连接进入和离开的 PROFIBUS 电缆。

通过从外部清晰可见的便于接触的开关，可以连接总线连接器中集成的总线端接器（不适用于 6ES7 972-0BA30-0XA0）。在此过程中，连接器中的进线和出线总线电缆是分开的（隔离功能）。

必须在 PROFIBUS 网段的两端进行这种连接。

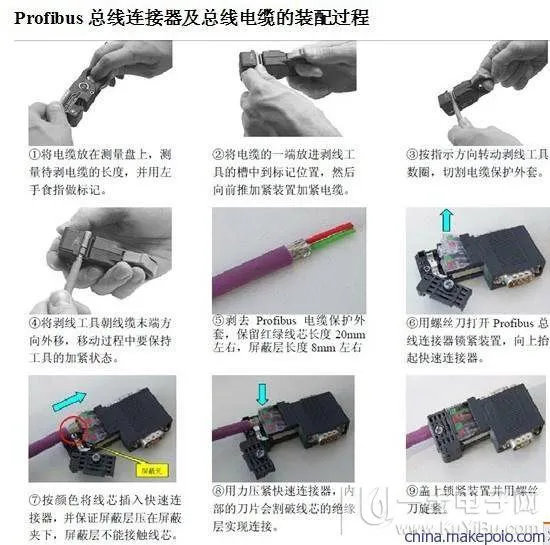

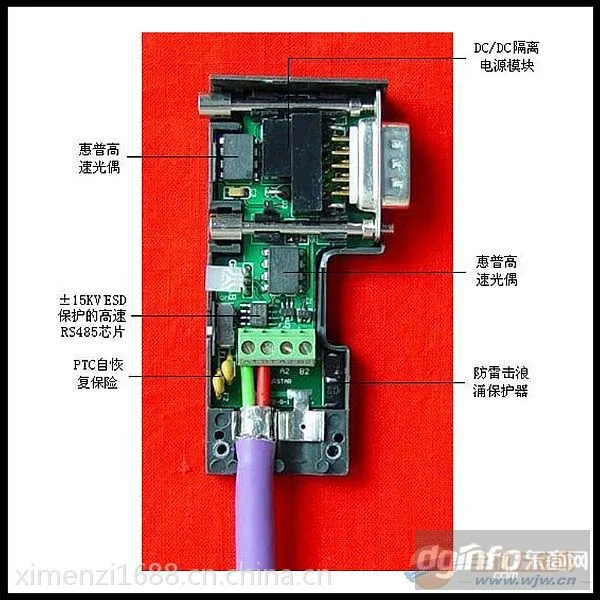

1、接头跟电缆的接法

PROFIBUS电缆很简单的，就只有两根线在里面，一根红的一根绿的，然后外面有屏蔽层。接线的时候，要把屏蔽层接好，不能和里面的电线接触到。要分清楚进去的和出去的线分别是哪个，假如是一串的，就是一根总线下去，中间不断地接入分站，这个是很常用的方法。在总线的两头的两个接头，线都要接在进去的那个孔里，不能是出的那个孔，然后这两个两头的接头，要把它们的开关置为ON状态，这时候就只有进去的那个接线是通的，而出去的那个接线是断的。其余中间的接头，都置为OFF，它们的进出两个接线都是通的（记忆方法：ON表示接入终端电阻，所以两端的接头拨至ON；OFF表示断开终端电阻，所以中间的接头要拨至OFF）。

2、电缆的测量

接好了线以后呢，还要用万用表量一量，看这个线是不是通的。假如你这根线上只有一个接头，你量它的收发两个针上面的电阻值，如果是220欧姆，那么就是对的，假如你这根线已经做好了，连了一串的接口，你就要从一端开始逐个检查了。个单独接线的接口，是ON状态，然后你把邻近的个接口的开关也置为ON，那么这个接口以后的部分就断了。现在测最边上，就是单线接的那个接口，之后的测量也一直都是测这个接口，测它的收发两个针，和刚才一样，假如电阻是110欧姆（被并联了），那么这段线路就是通的，然后把中间刚才那个改动为ON的接口改回到OFF，然后是下一个接口改为ON…….就这么测下去，如果哪个的电阻不是110欧姆了，就是那一段的线路出问题了。

3、 常见故障

（1） 终端DP头接线错误，或终端电阻设置错误。

（2） DP头接线不牢，接完线用上面的方法测试一遍。

（3） 硬件配置和从站号设置问题。

适用于以下应用：
1) 适用于宽温度范围（-25 °C至+60°C）并具有优异防恶劣环境性能（覆膜涂层）的 SIPLUS 模块

2)不能将柔性总线电缆与此连接器结合使用，1.5Mbps

3) S7-400:
当 DP 接口占用时，不能使用 MPI/DP 接口；
在分配了 IFM2 接口时，不能与 IFM1 接口结合使用

适合于应用

1) 适用于宽温度范围（-25 °C至+60°C）并具有优异防恶劣环境性能（覆膜涂层）的 SIPLUS 模块

2)软总线电缆不适用于这种接头

3) S7-400:
当 DP 接口占用时，不能使用 MPI/DP 接口；
在分配了 IFM2 接口时，不能与 IFM1 接口结合使用
