CCT进口安规电容丨贴片安规电容丨AC250V X、Y安规电容   由宸远科技（CCT） 深圳销售公司直接提供、长期现货、20年品牌厂家、实力雄厚、可免费提供样品测试。

安规贴片电容介绍：

贴片安规电容是安全规格认证多层片式陶瓷电容器的简称，英文名称是“Safety Recognized MLCC”。采用新型独石结构，体积小，电容量高，能在高压下工作，符合UL60950-1标准。

安规电容通常只用于抗干扰电路中的滤波作用，由于此电容获欧亚美七国（中国CCEE、美国UL、德国VDE、加拿大CSA及北欧丹麦D、挪威N、瑞典S、芬兰FI和瑞士）的安全认证，因此它叫做安规电容。

它们用在电源了滤波器里，起到电源滤波作用，分别对共模，差模干扰起到干扰滤波作用，安规电容指用于这样的场合，即电容失效后不会导致电击，不危及人生安全。

目前我司（CCT）宸远科技主要生产 X1、X2、Y2、Y3四个安全等级的贴片安规电容器。从封装尺寸来看，常规封装主要有1808、1812、2220、2225四种。我司可根据客户特殊要求定做非标规格，但前提是采购量达到一定的数量级别、才能获得有竞争力的安规电容价格。

X安规电容和Y安规电容区别及选型注意事项

在交流电源输入端，一般需要增加3个安全电容来抑制EMI传导干扰。交流电源输入分为3个端子：火线（L）/零线（N）/地线（G）

Y安规电容器

特点：在火线和地线之间以及在零线和地线之间并接的电容，一般统称为Y电容。这两颗Y电容链接的位置比较关键，必须需要符合安全标准，以防引起电子设备漏电或机壳带电，容易威胁安全及生命。他们都属于安全电容，从而需求的电容容值不能偏大，但耐压必须较高。一般情况下，工作在亚热带的机器，要求对地漏电电流不超过0.7MA；工作在温带机器，要求对地漏电电流不能超过0.35MA。因此Y2有双层保护，耐压值为4700V

选型建议：作为安全电容的Y电容，要求必须取得安全检测机构的认证。Y电容外观多为橙色或者蓝色，一般都会标有安全认证标志（如UL、CSA等标示）和耐压AC250V或者AC275V字样。然而，其真正的直流耐压高达5000V以上。

重注：Y电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来替代

X安规电容器

特点：在火线和零线抑制之间并联的电容，一般称之为X电容。由于这个电容链接的位置比较关键，同样需要符合相关安全认证。X电容同样也属于安全电容之一。根据了解实际需要，X电容的容值允许比Y电容的容值大，但此时必须在X电容的两端并联一个安全电阻，用于***电源线拔插时，由于该电容的充放电过程而导致电源线插头长时间带电。安全标准规定，当整在工作之中的机器被电源线拔掉时，在两秒钟内，电源线插头两端带电的电压（或对地电位）必须小于原来的额定工作电压的30%。

选型建议：最为安全电容之一的X电容，也要求必须取得相关的安全机构检测认证。X电容一般都会标有安全认证和耐压AC250V和AC275V字样，但其真正的直流耐压高达2000V以上，使用的时候不要随意使用标称耐压AC250V或者DC400V之类的普通电容替代使用。

一般安规电容的内部包含了若干个X电容和Y电容，一般为1个X电容，两个Y电容，具体看外标参数。

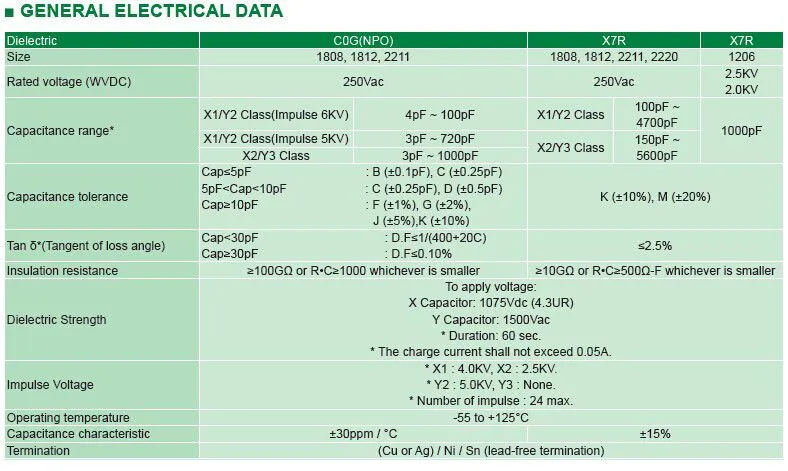

安规贴片电容基本参数：

安规电容封装形式：SMD（贴片封装）分别：1808、1812、2220、2225

容量范围：3PF-4.7NF

电容精度：±5%、±10%、±20%

ROSH：符合欧盟ROSH标准

最小包装：500PCS-1000PCS/盘

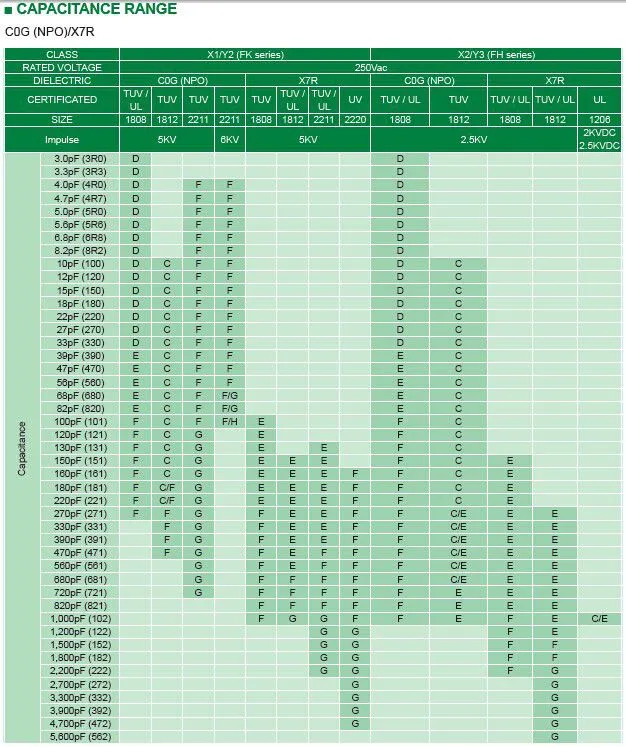

(CCT)宸远科技安规贴片电容规格与型号命名方法：

SCC 1808 X 102 K 502 TS

1、              X2：安全等级‖：其他三个安全等级分别为X1，X2，Y3；具体容量范围详见CCT规格书。

2、              1808：代表封装规格。CCT常见封装共4个，对应尺寸边如下表

3、              X：X7R材质。如果是C/N则是COG或者NPO材质。CCT宸远科技目前只有这两种材质。

4、              102：标称电容量；1000PF=1NF（采用三位数表示法）

5、              K：精度误差≤10%；替他精度代号：J（±5%）、M（±20%）

6、              502：工作电压5000V

7、               TS：编带环保包装

贴片安规电容与普通贴片电容的区别：

1、放点时间短

安规电容的放电时间和普通电容不一样，普通的电容在外部电源断开后电荷会保留很长一段时间，如果用手触摸就会被电到，而安规电容则没有这个问题。出于安全考虑和EMC考虑一般在电源入口建议加上安规电容。

2、特殊要求更高

经安规认证的产片元件、材料的绝缘、阻燃等方面进行了严格的规定，但产品的符合安规的并不代表性能好坏。

3、标准更严格，安全要求更高

由于安全认证的申请时间较长，还有严格的限制和要求，像为我国的CCEE认证，不仅送检产品本身要符合CCEE标准，同事要求工厂要相对完善（类似IS9000审核）的品质***体系，以***大批量生产时，每一个产品都是符合CCEE的要求；不仅如此，还要接受CCEE机构定期和不定期的质量监督及检查。基于这原因，在申请安全认证时，厂家都会考虑产品本身的完善性和实用性。因为安全认证申请后，不得随意做任何表更、替代或者修改，所以相对的讲，安规产品的起点会较非安规产品高出许多。非安规电源、在积尘、潮湿、高温、雷电、震动等情况下、容易出现短路现象，一旦出现故障，非安规电源极易引起火灾，严重影响用户的生命财产安全，所以，***对安规标准执行得非常严格。

4、仅适用于回流焊接

公司现货：大容量贴片电容

          英制：0603 0805 1206 1210 1808 1812 2220 2225 1UF-220UF

          公制：1608 2012 3216 3225 4520 4532 5750 5763 1UF-220UF

高压贴片电容

          英制：0603-0805-1206-1210-1812-2220  6.3V-10KV

         公制：1608-2012-3216-3225-4532-5750  6.3V-10KV

安规贴片电容

          英制：1206-1210-1808-1812-2220 X1/Y2/X2/Y3  NPO X7R

          公制：3216-3225-4520-4532-5750 X1/Y2/X2/Y3  NPO X7R

（CCT）宸远科技20年专注高压贴片电容，品质可靠、价格实惠、大量库存，欢迎洽谈，可定做特殊规格！期待合作！！
